TPS24750RUVT

TPS2475x 为 2.5 V 至 18 V 应用提供高度集成的负载保护。这些器件在单个封装中集成了热插拔控制器和功率 MOSFET，适用于小尺寸应用。这些器件可保护电源、负载和内部 MOSFET 免受潜在的损坏事件影响。在启动期间，负载电流和 MOSFET 功耗被限制在用户选定的值。启动后，高于用户选定限制的电流将允许流动，直到达到编程的超时时间——除非在极端过载事件中，此时负载会立即与电源断开连接。

可编程 FET SOA 保护确保内部 MOSFET 始终在其安全工作区 (SOA) 内运行，并且负载以规定的斜率速率启动。这在提高系统可靠性的同时增强了内部 MOSFET 的性能。提供电源正常、故障和电流监控输出，用于系统状态监控和下游负载控制。

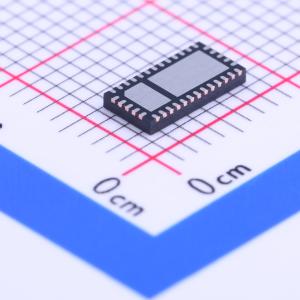

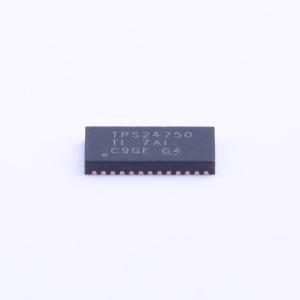

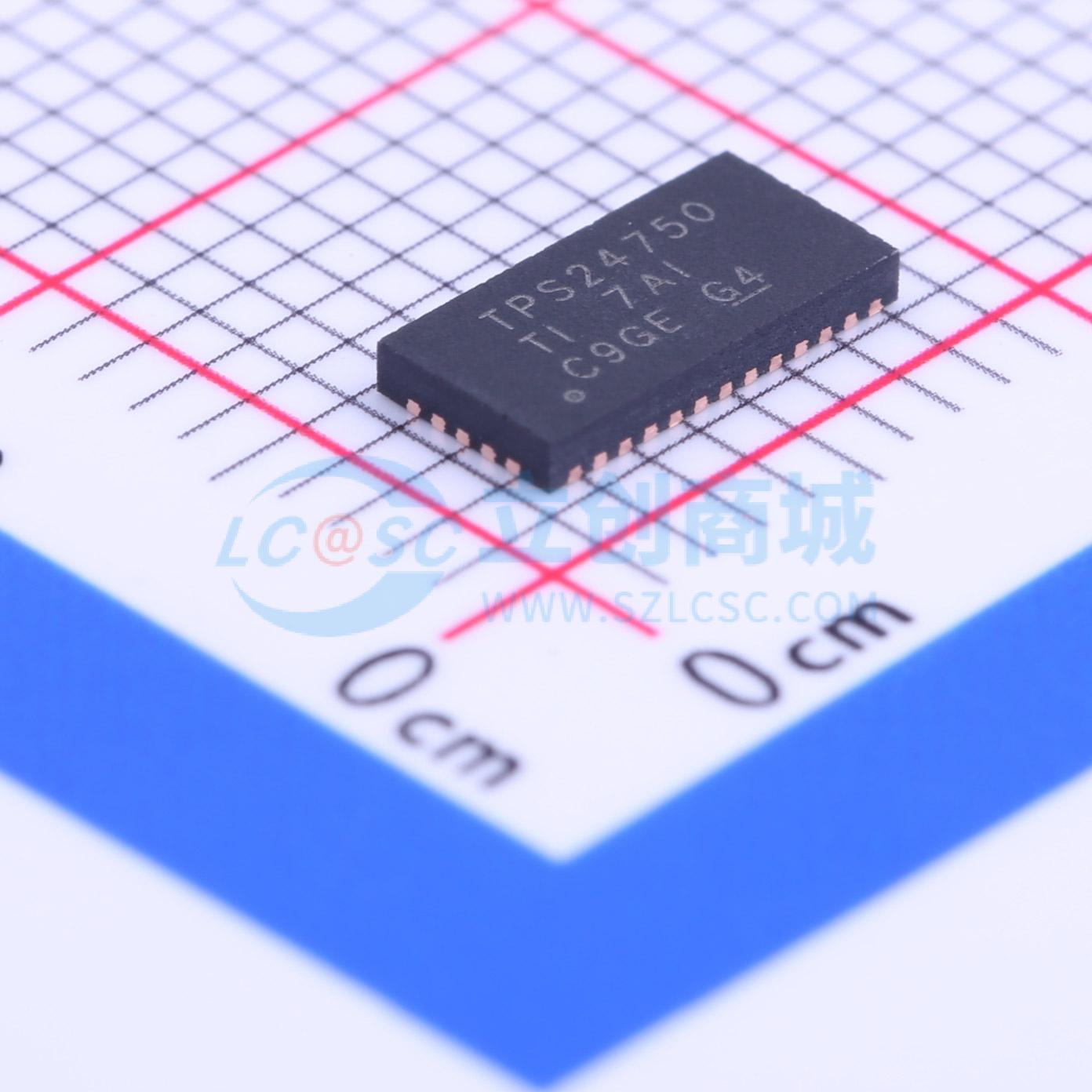

这些器件采用 36 引脚、7 mm × 3.5 mm QFN (RUV) 封装，在 -40°C 至 +125°C 的工作结温范围内进行了全面规格测试。

• 2.5 V 至 18 V 总线操作
• 高达 12 A 的连续电流
• 集成 MOSFET，RDS(on) 为 3 mΩ（典型值）
• 可编程电流限制
• 可编程 FET SOA 保护
• 10 mA 至 12 A 范围内的高 ILimit 精度
• 可编程故障定时器
• 用于短路保护的快速断路器
• 可编程 VOUT 斜率速率、欠压和过压保护
• 电源正常和故障输出
• 模拟负载电流监控
• 热关断

• 服务器
• 大电流负载开关
• 通信设备
• 插入式模块
• RAID 系统
• 基站
• 风扇控制
