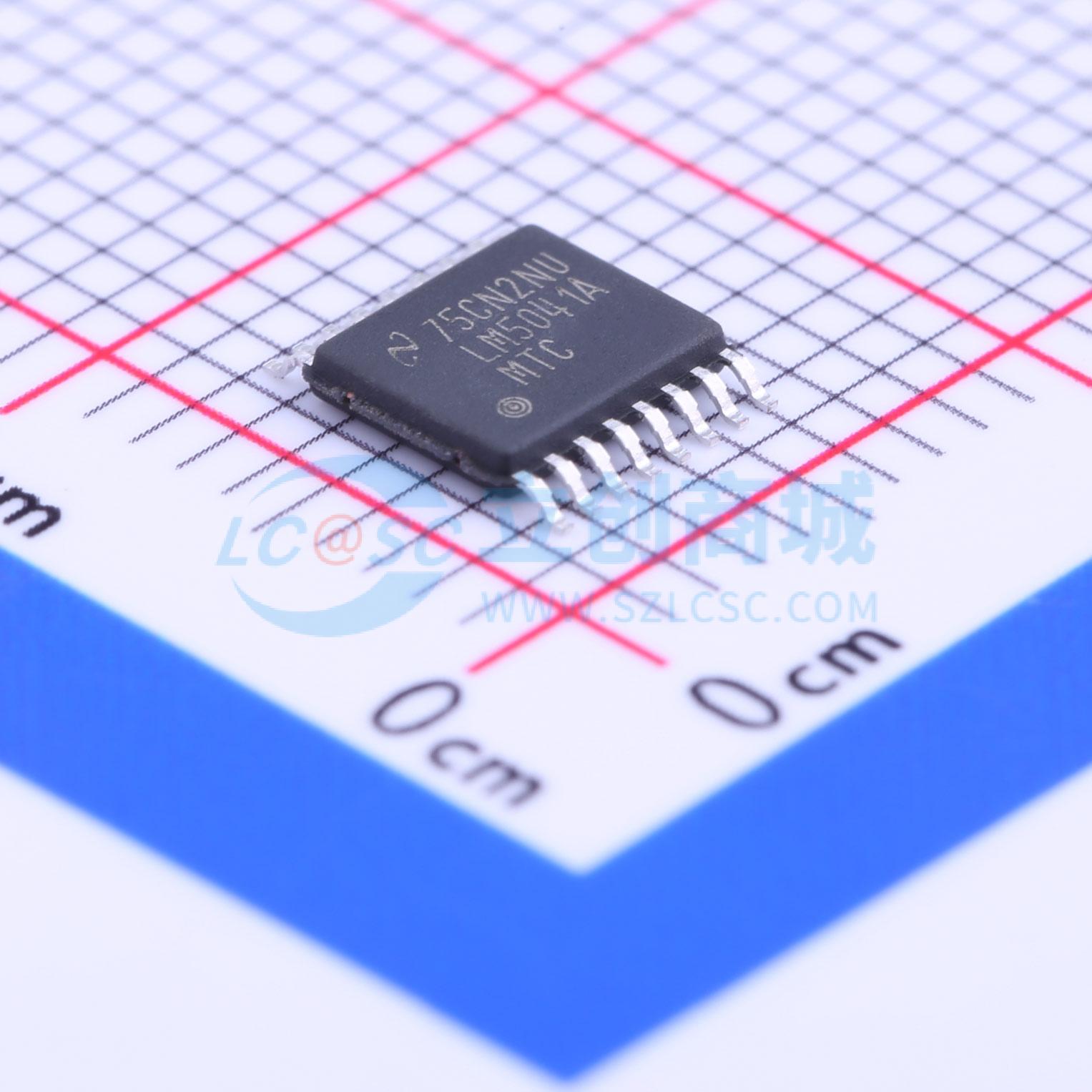

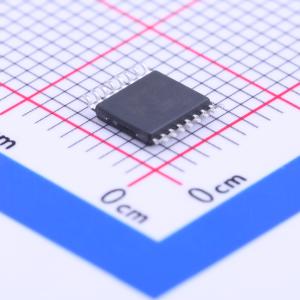

LM5041AMTCX/NOPB

LM5041A PWM 控制器

SMT扩展库PCB免费打样

描述: LM5041A 是一款 PWM 控制器,包含所有实现电流馈入或电压馈入推挽或桥式功率转换器所需的功能。这些“级联”拓扑非常适合多输出和高功率应用。LM5041A 的四个控制输出包括:降压级控制 (HD 和 LD) 和推挽控制输出 (PUSH 和 PULL)。推挽输出以降压级开关频率的一半驱动,占空比为 50%。推挽输出可以配置为重叠时间（适用于电流馈入应用）或双关断时间（适用于电压馈入应用）。推挽级 MOSFET 可以直接由内部栅极驱动器驱动,而降压级需要外部驱动器,如 LM5102。总传播延迟小于 100ns。其他功能包括线路欠压锁定 (UVLO)、软启动、误差放大器、精密电压参考和热关断保护。
品牌名称: TI(德州仪器)
商品型号: LM5041AMTCX/NOPB
商品编号: C181325
商品封装: TSSOP-16
包装方式: 编带
商品毛重: 0.183克(g)

商品参数

商品概述

LM5041A PWM控制器具备实现电流馈电或电压馈电推挽式或桥式电源转换器所需的所有特性。这些“级联”拓扑结构非常适合多输出和高功率应用。LM5041A的四个控制输出包括：降压级控制（HD和LD）以及推挽控制输出（PUSH和PULL）。推挽输出以降压级开关频率的一半、50%的标称占空比驱动，并且可以配置为重叠时间（用于电流馈电应用）或双关断时间（用于电压馈电应用）。推挽级MOSFET可以直接由内部栅极驱动器驱动，而降压级则需要一个外部驱动器，如LM5102。LM5041A包含一个高压启动稳压器，可在15V至100V的宽输入范围内工作。该PWM控制器专为高速性能而设计，包括高达1 MHz的振荡器频率范围和小于100ns的总传播延迟。其他特性包括：线路欠压锁定（UVLO）、软启动、误差放大器、精密电压基准和热关断。

商品特性

内部启动偏置稳压器
带可调迟滞的可编程线路欠压锁定（UVLO）
电流模式控制
带基准的内部误差放大器
逐周期过流保护
前沿消隐
可编程推挽重叠或死区时间
内部1.5A推挽栅极驱动器
可编程软启动
带同步功能的可编程振荡器
精密基准
热关断

应用领域

电信电源转换器
工业电源转换器
多输出电源转换器
±42V汽车系统

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	-
	工作电压	15V~90V
	输出电压	-
	输出电流	-
	开关频率	200kHz；600kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	推挽式
	静态电流(Iq)	-
	开关管(内置/外置)	外置
	输出类型	-
