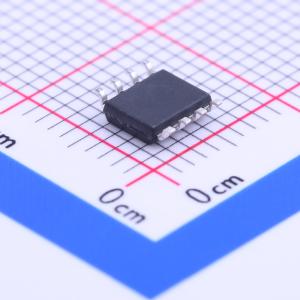

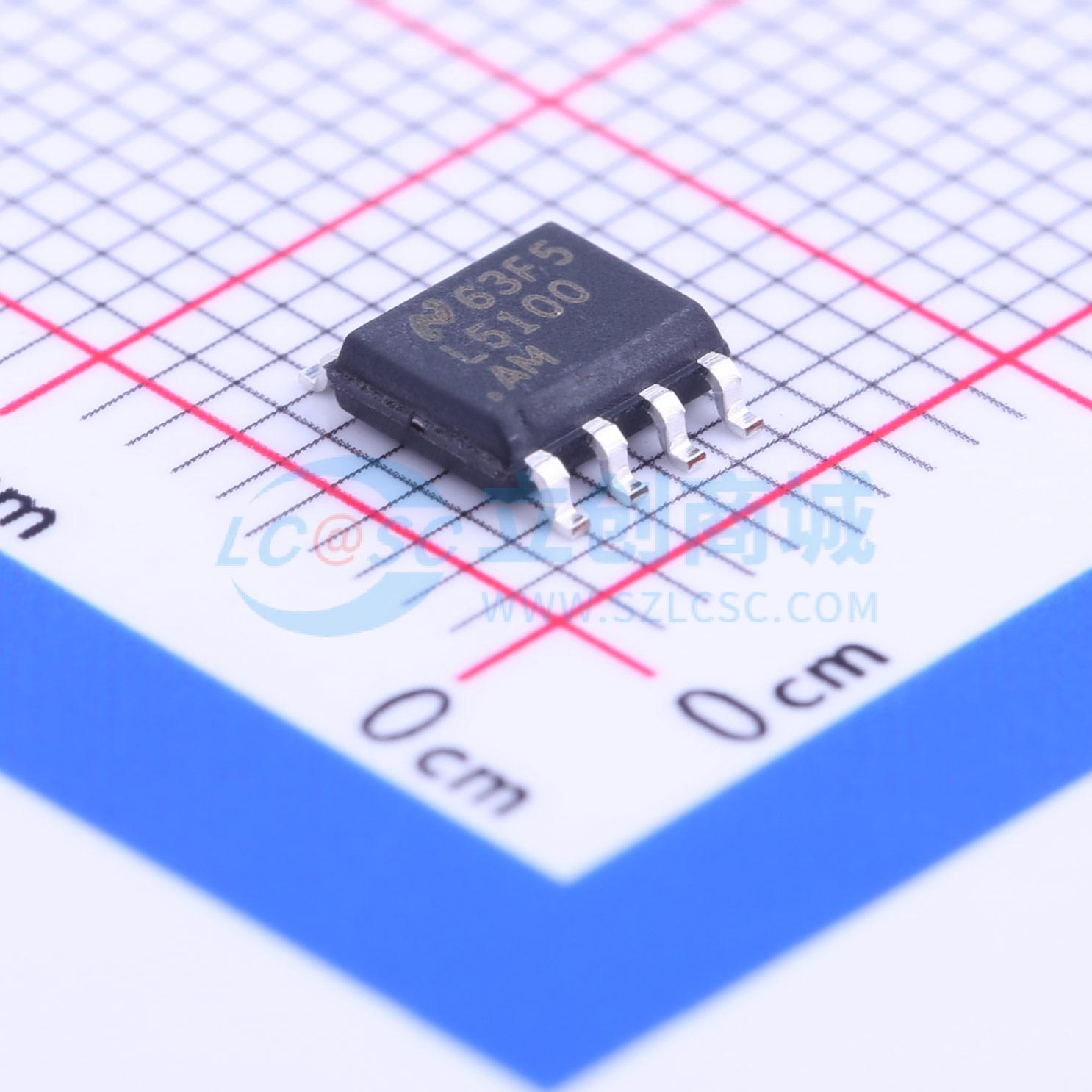

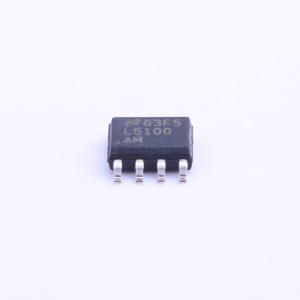

温馨提醒：图片仅供参考，商品以实物为准

LM5100AMX/NOPB

描述: LM5100A 具有 8V UVLO 和 CMOS 输入的 3A、100V 半桥栅极驱动器
品牌名称: TI(德州仪器)
商品型号: LM5100AMX/NOPB
商品编号: C181334
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.173克(g)

商品参数

商品概述

LM5100A/B/C和LM5101A/B/C高压栅极驱动器旨在驱动同步降压或半桥配置中的高端和低端N沟道MOSFET。浮动高端驱动器能够在高达100 V的电源电压下工作。A版本提供完整的3 A栅极驱动电流，而B和C版本分别提供2 A和1 A。输出通过CMOS输入阈值（LM5100A/B/C）或TTL输入阈值（LM5101A/B/C）独立控制。

商品特性

驱动高端和低端N沟道MOSFET
独立的高端和低端驱动器逻辑输入
自举电源电压高达118 V DC
快速传播时间（典型值25 ns）
以8 ns的上升和下降时间驱动1000 pF负载
出色的传播延迟匹配（典型值3 ns）
电源轨欠压锁定
低功耗
与HIP2100/HIP2101引脚兼容

应用领域

电流馈电推挽式转换器
半桥和全桥功率转换器
同步降压转换器
双开关正激功率转换器
带有源钳位的正激式转换器

交货周期

订货1-3个工作日

购买数量

(1个/圆盘，最小起订量 50 个)

个

起订量：50 个1个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	半桥
	负载类型	MOSFET
	驱动通道数	2
	灌电流(IOL)	3A

	属性	参数值
	拉电流(IOH)	3A
	工作电压	9V~14V
	上升时间(tr)	430ns
	下降时间(tf)	260ns
	工作温度	-40℃~+125℃
