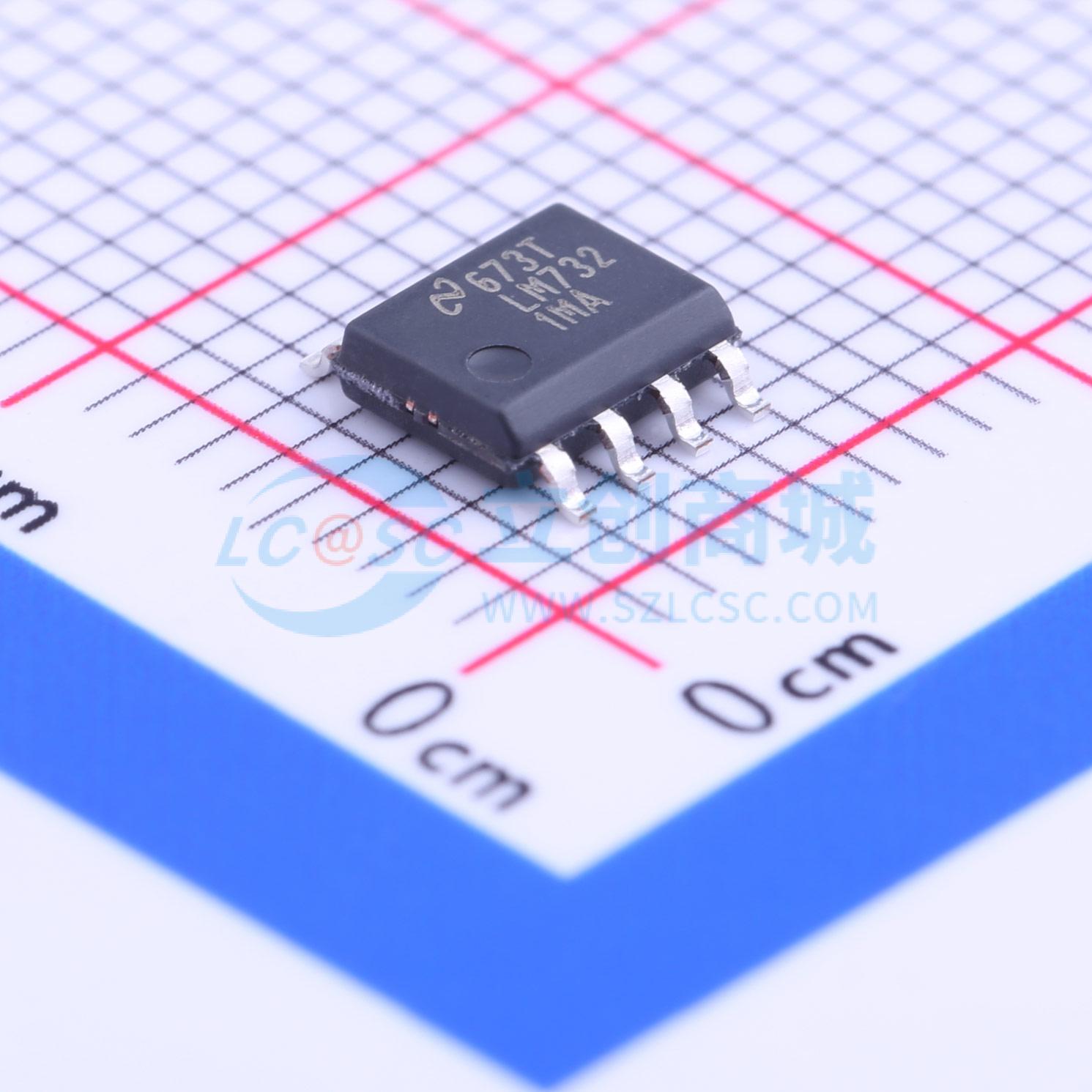

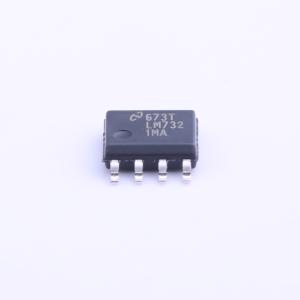

LM7321MAX/NOPB
电流及无限制容性负载运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LM7321 单路、32V、20MHz 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM7321MAX/NOPB
- 商品编号
- C181333
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.173克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 20MHz | |
| 输入失调电压(Vos) | 700uV | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 压摆率(SR) | 18V/us | |
| 输入偏置电流(Ib) | 450nA | |
| 输入失调电流(Ios) | 20nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 11.9nV/√Hz@2kHz | |
| 共模抑制比(CMRR) | 70dB | |
| 静态电流(Iq) | 1.1mA | |
| 输出电流 | 65mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 2.7V~32V | |
| 双电源电压(Vee~Vcc) | -15V~15V | |
| 功能特性 | - |
商品概述
LM7321x为单通道、LM7322x为双通道轨至轨输入和输出运算放大器，具备宽工作电压范围、高输出电流，可驱动无限容性负载。该系列产品效率较高，可实现18V/μs的压摆率和20MHz的单位增益带宽，每个运算放大器仅需1mA左右的电源电流，在-40℃至125℃温度范围内性能符合运行规格，设计用于驱动无限容性负载而不产生振荡，具备较大的轨至轨输入共模电压范围，在宽电压范围内具备50dB共模抑制能力，可实现高侧和低侧感应，大多数参数对电源电压不敏感，便于在电源电压可能变化的场合使用，具备真正的轨至轨输出，能够在0.05%低失真的情况下以超越任一电源轨的最小余量电压300mV提供15mA的输出电流。产品有多种封装可选，标准SOIC版本可轻松升级现有设计，LM7322x采用节省空间的8引脚VSSOP封装，LM7321x采用小型SOT-23封装，可放置在传感器附近以获得更好的电路性能。
商品特性
- 支持宽电源电压范围：2.5V至32V，可支持±15V电源
- 输出电流为+65mA/-100mA
- 增益带宽积为20MHz
- 压摆率为18V/μs
- 容性负载容差无限制
- 输入共模电压可超出电源轨0.3V
- 输入电压噪声为15nV/√Hz
- 输入电流噪声为1.3pA/√Hz
- 单通道电源电流为1.1mA
- 总谐波失真加噪声为-86dB，输出失真低至0.05% THD+噪声
- 工作温度范围为-40℃至125℃
- 在-40℃、25℃和125℃温度下，分别以2.7V、±5V和±15V电压完成测试
- 为通过AEC-Q100 1级认证的汽车级产品
- 宽电压范围内具备50dB共模抑制能力
- 驱动无限容性负载时不会产生振荡
- 多数参数对电源电压不敏感
应用领域
- 驱动MOSFET和功率晶体管
- 电容式接近传感器
- 驱动模拟光耦合器
- 高侧感应
- 地下电流检测
- 光电二极管偏置
- 在PLL中驱动变容二极管
- 宽电压范围电源
- 汽车领域
- 工业领域
- 通信领域
- 电池供电型设备
