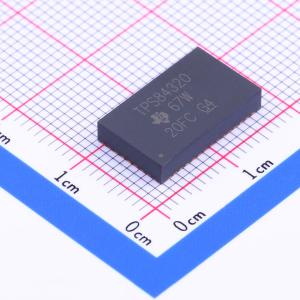

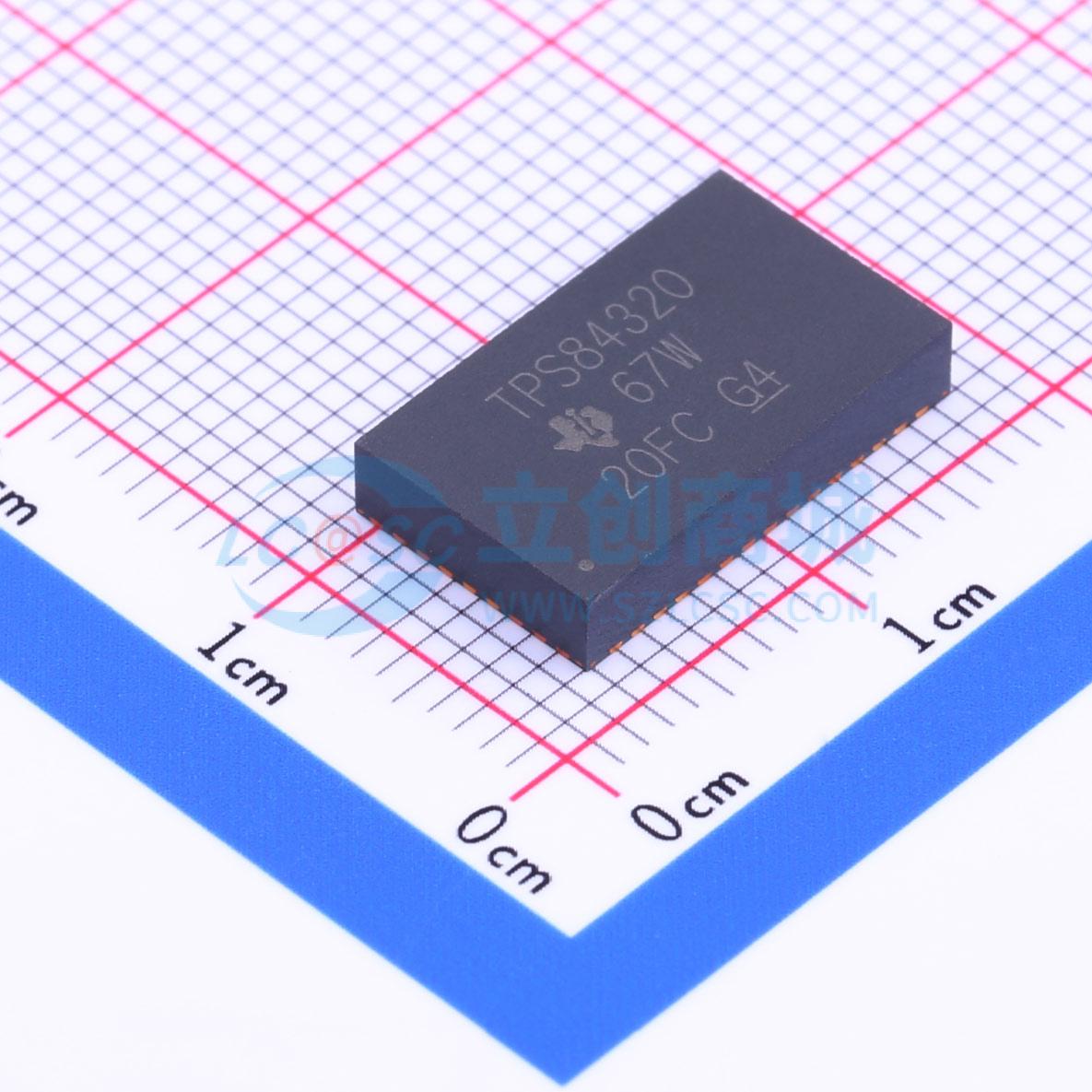

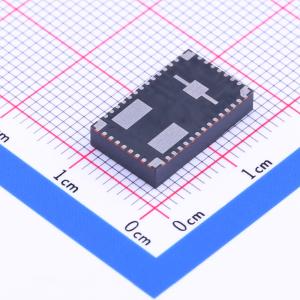

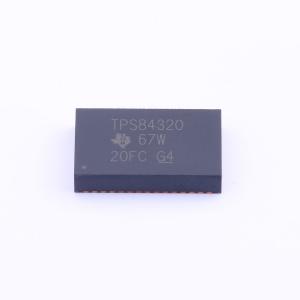

TPS84320RUQR

4.5V至14.5V输入、3A同步降压集成电源解决方案

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS84320 3A 4.5V 至 14.5V 输入的同步降压集成电源解决方案
品牌名称: TI(德州仪器)
商品型号: TPS84320RUQR
商品编号: C181319
商品封装: B1QFN-47(9x15)
包装方式: 编带
商品毛重: 2.8克(g)

商品参数

商品概述

TPS84320RUQ是一款易于使用的集成电源解决方案，它将一个3A的DC/DC转换器与功率MOSFET、电感和无源元件集成到一个薄型BQFN封装中。这种完整的电源解决方案仅需3个外部元件，无需进行环路补偿和磁性元件设计。 9×15×2.8mm的BQFN封装易于焊接到印刷电路板上，可实现紧凑的负载点设计，效率高达95%，热阻为13℃/W（结到环境），散热性能出色。该器件在环境温度为85℃且无气流的情况下，能够提供完整的3A额定输出电流。 TPS84320具备分立负载点设计的灵活性和功能特性，非常适合为高性能DSP和FPGA供电。先进的封装技术提供了一种坚固可靠的电源解决方案，与标准QFN安装和测试技术兼容。

商品特性

完整的集成电源解决方案，实现小尺寸、薄型设计
效率高达95%
宽输出电压调节范围：0.8V至5.5V，参考精度为1%
可选的分裂电源轨，允许输入电压低至1.6V
可调开关频率（330kHz至780kHz）
可同步至外部时钟
可调软启动
输出电压排序/跟踪
电源正常输出
可编程欠压锁定（UVLO）
过流保护 - 打嗝模式
过温保护
预偏置输出启动
工作温度范围：-40℃至85℃
增强的热性能：13℃/W
符合EN55022 B级辐射标准

应用领域

宽带与通信基础设施
自动化测试和医疗设备
紧凑型PCI / PCI Express / PXI Express
DSP和FPGA负载点应用
高密度分布式电源系统

	属性	参数值
	商品目录	隔离电源模块
	输出通道数	1
	工作电压(Vin)	14.5V
	转换效率	95%
	输出电压(Vout)	800mV~5.5V

	属性	参数值
	输出电流(最大值)	3A
	工作温度	-40℃~+85℃
	长度	15mm
	宽度	9mm
	高度	2.8mm
