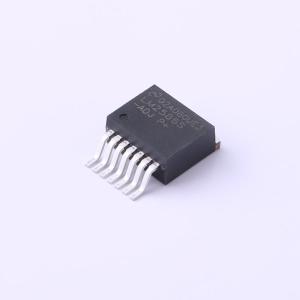

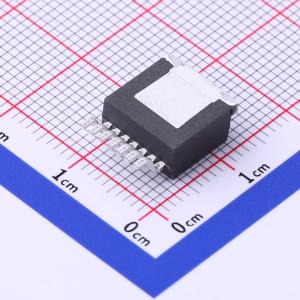

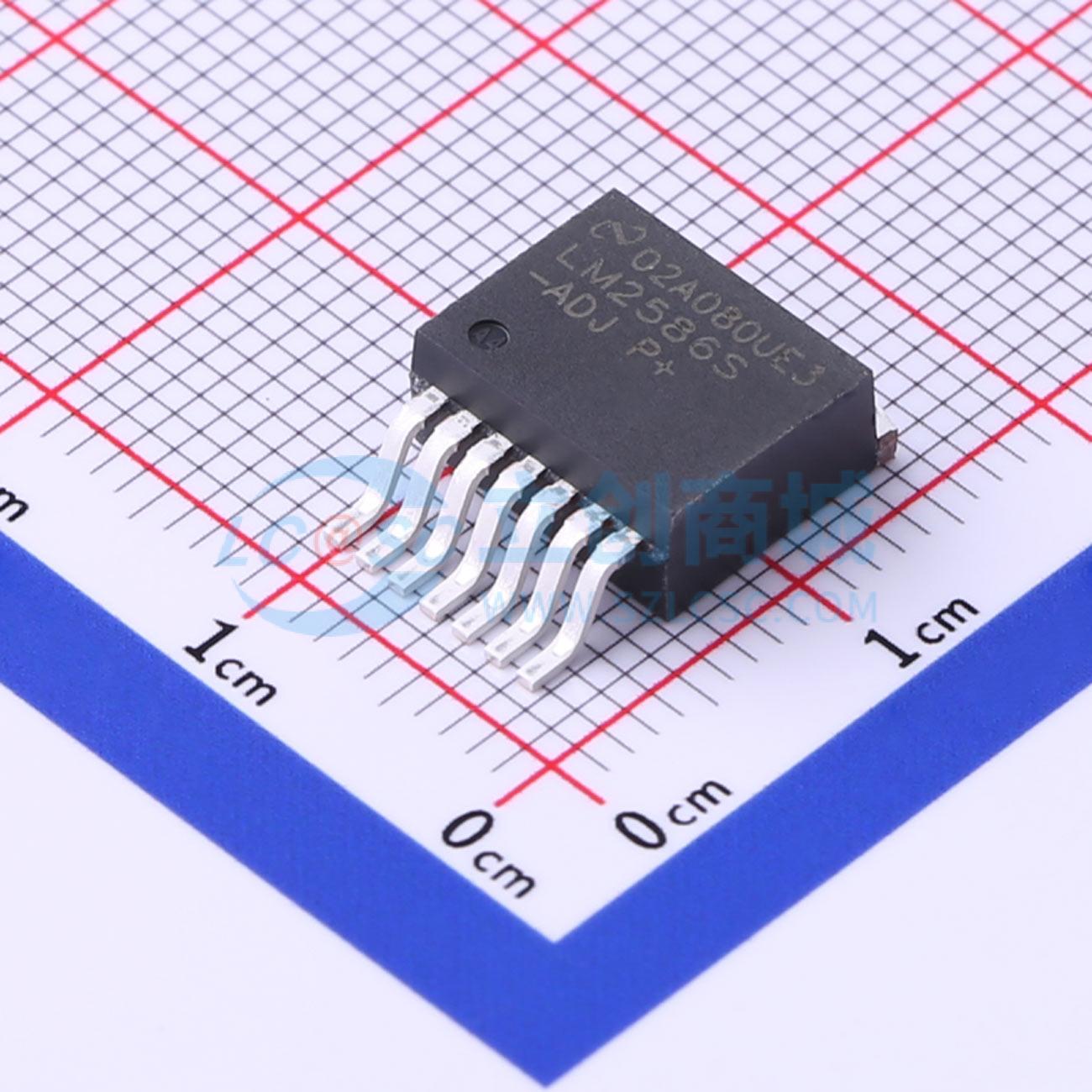

温馨提醒：图片仅供参考，商品以实物为准

LM2586SX-ADJ/NOPB

4V 至 40V 3A 升压宽 VIN 反激式稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM2586 具有频率同步功能的 4V 至 40V、3A 升压宽输入电压反激式稳压器
品牌名称: TI(德州仪器)
商品型号: LM2586SX-ADJ/NOPB
商品编号: C181324
商品封装: TO-263-7
包装方式: 编带
商品毛重: 2.274克(g)

商品参数

商品概述

LM2586 系列稳压器是专为反激式、升压和正向转换器应用而设计的单片集成电路。该器件提供4 种不同的输出电压版本：3.3V、5V、12V 和可调节电压。这些稳压器需要的外部组件很少，因此具有成本效益，并且易于使用。该电源开关是一款3A NPN 器件，可切断65V 电压。电源开关由电流和热限制电路以及欠压锁定电路进行保护。此IC 包含可调频率振荡器，其频率可编程为高达200kHz。该振荡器还可与其他器件同步，从而可以在同一开关频率下运行多个器件。其他功能包括在启动期间降低浪涌电流的软启动模式、用于改进抑制输入电压和输出负载瞬态的电流模式控制功能，以及逐周期电流限制。该器件还具有关断引脚，因此可以从外部关闭。在额定输入电压和输出负载条件下，电源系统可确保 ±4% 的输出电压容差。

商品特性

无需外部组件
标准电感器和变压器系列
NPN 输出开关电流为3A，可切断65V 电压
宽输入电压范围：4V 至40V
可调开关频率：100kHz 至200kHz
外部关断功能
关断时消耗电流小于 60μA
频率同步
可改进瞬态响应、线路调节和电流限制的电流模式操作
内部软启动功能可降低启动过程中的浪涌电流
通过电流限制、欠压锁定和热关断为输出晶体管提供保护
不同线路和负载条件下的最高系统输出电压容差为 ±4%
使用LM2586 并借助WEBENCH 电源设计器创建定制设计方案

应用领域

反激式稳压器
正向转换器
多输出稳压器
简单升压稳压器

优惠活动

购买数量

(500个/圆盘，最小起订量 1 个)

个

起订量：1 个500个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	4V~40V
	输出电压	-
	输出电流	3A
	开关频率	200kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
