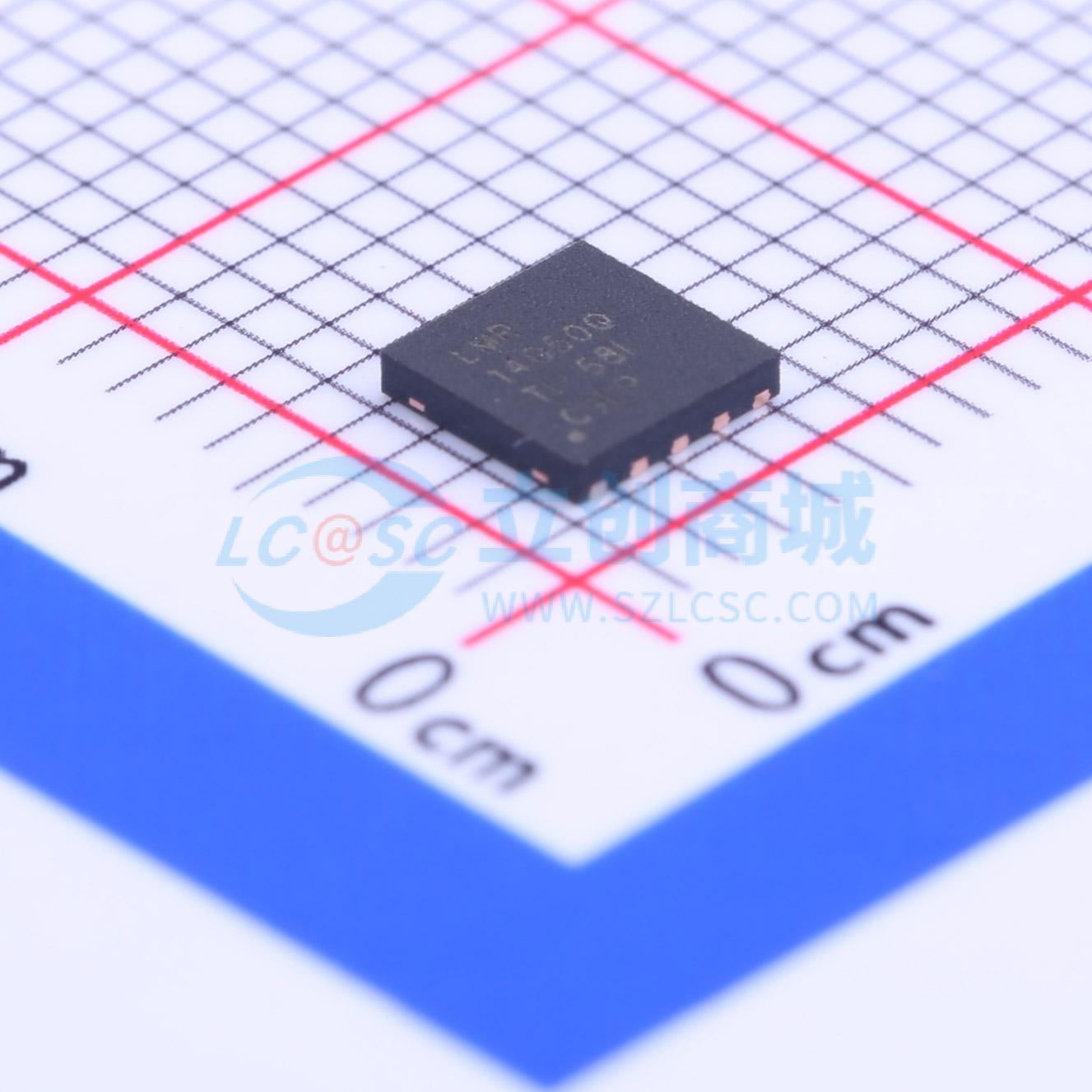

LMR14050QDPRTQ1

LMR14050-Q1是一款集成高端MOSFET的40 V、5 A降压稳压器。其输入范围宽，为4 V至40 V，适用于从工业到汽车等各种应用，可对未稳压电源进行功率调节。该系列还有2 A和3.5 A选项的扩展型号，采用引脚兼容的封装，包括LMR14020-Q1和LMR14030-Q1。该稳压器在睡眠模式下的静态电流为40 μA，适用于电池供电系统。关断模式下超低的1 μA电流可进一步延长电池寿命。宽可调开关频率范围可优化效率或外部元件尺寸。内部环路补偿使用户无需进行繁琐的环路补偿设计，还能最大限度减少设备的外部元件。精确的使能输入可简化稳压器控制和系统电源排序。该设备还具备内置保护功能，如逐周期电流限制、热感应和因功耗过大而关断以及输出过压保护。 LMR14050-Q1采用8引脚HSOIC或10引脚WSON封装，带有外露焊盘，热阻低。

• 符合汽车应用标准，通过AEC-Q100认证，结果如下：
  • 器件温度等级1：环境工作温度范围为-40 ℃至125 ℃
  • 器件HBM ESD分类等级为H1C
  • 器件CDM ESD分类等级为C4A
• 4 V至40 V输入范围
• 5 A连续输出电流
• 超低40 μA工作静态电流
• 90 mΩ高端MOSFET
• 最小导通时间：75 ns
• 电流模式控制
• 开关频率可在200 kHz至2.5 MHz之间调节
• 可与外部时钟进行频率同步
• 具备扩频选项，可降低EMI
• 内部补偿，使用方便
• 支持高占空比操作
• 精确使能输入
• 1 μA关断电流
• 外部软启动
• 热保护、过压保护和短路保护
• 带PowerPAD的8引脚HSOIC封装

• 汽车电池稳压
• 工业电源
• 电信和数据通信系统
• 通用宽Vin稳压
