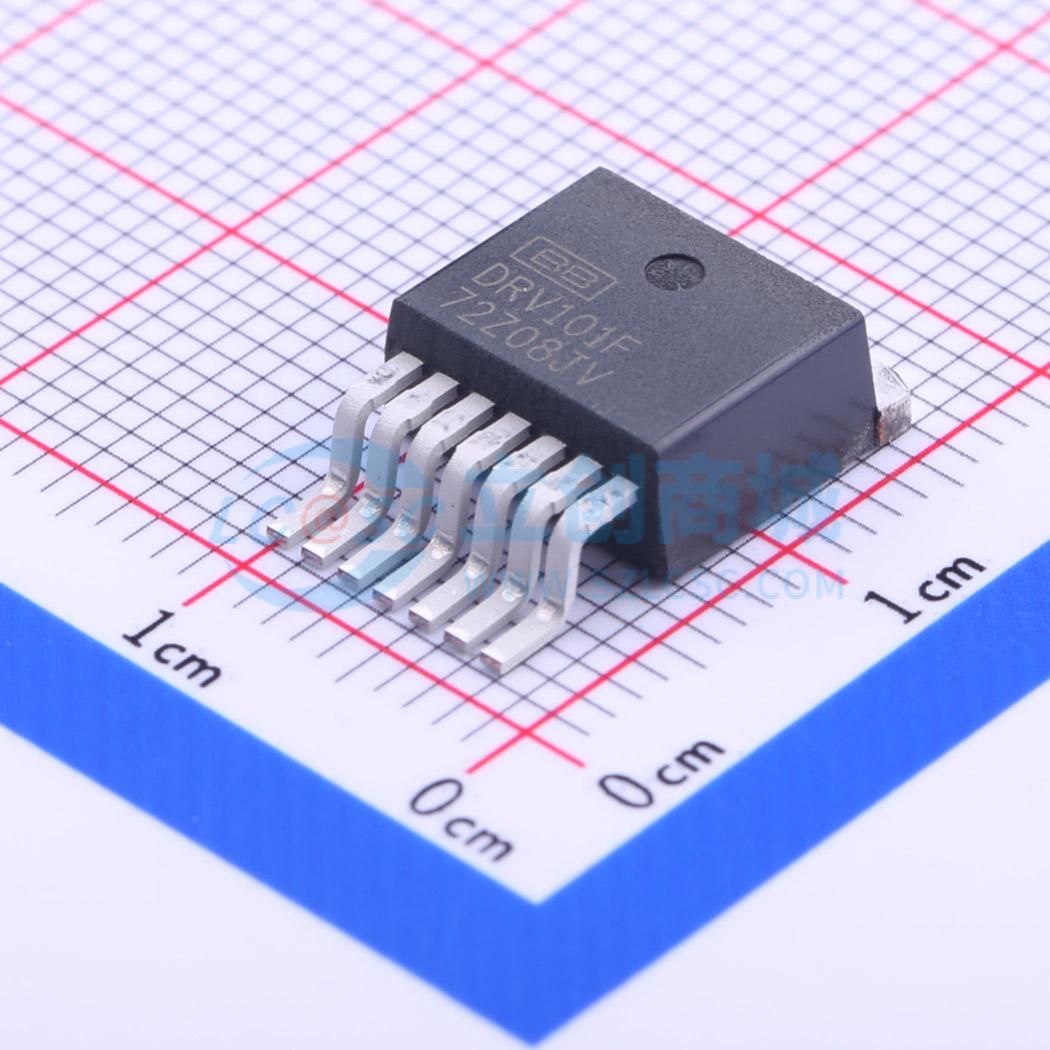

温馨提醒：图片仅供参考，商品以实物为准
DRV101FKTWT
DRV101FKTWT
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- PWM 电磁/阀驱动器
- 品牌名称
- TI(德州仪器)
- 商品型号
- DRV101FKTWT
- 商品编号
- C181314
- 商品封装
- TO-263-7
- 包装方式
- 编带
- 商品毛重
- 1.95克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 低侧开关 | |
| 通道数 | - | |
| 输入控制逻辑 | 高电平有效 | |
| 工作电压 | 9V~60V |
| 属性 | 参数值 | |
|---|---|---|
| 最大连续电流 | - | |
| 导通电阻 | - | |
| 功能特性 | 过流保护；过温保护 | |
| 工作温度 | -40℃~+125℃ |
商品概述
DRV101是一款采用脉宽调制（PWM）输出的低端功率开关。其坚固耐用的设计针对驱动机电设备（如阀门、螺线管、继电器、执行器和定位器）进行了优化。DRV101也非常适合驱动热设备，如加热器和灯具。PWM操作可节省功率并减少温升，从而提高可靠性。此外，可调PWM可精确控制输送到负载的功率。从直流输出到PWM输出的时间可通过外部进行调节。 DRV101可设置为提供强大的初始闭合，然后自动切换到“软”保持模式以节省功率。占空比可通过电阻器、模拟电压或数模转换器进行控制，具有很强的通用性。标志输出可指示热关断和过/欠电流限制。较宽的电源范围允许与各种执行器配合使用。 DRV101提供7引脚交错式TO - 220封装和7引脚表面贴装DDPAK塑料功率封装。它的工作温度范围为扩展工业温度范围，即 - 40°C至 + 85°C。
商品特性
- 高输出驱动能力：2.3A
- 宽电源范围：+9V至 +60V
- 功能齐全
- PWM输出
- 内部24kHz振荡器
- 数字控制输入
- 可调延迟和占空比
- 过/欠电流指示器
- 全面保护
- 带指示器的热关断
- 内部电流限制
- 封装形式：7引脚TO - 220和7引脚表面贴装DDPAK
