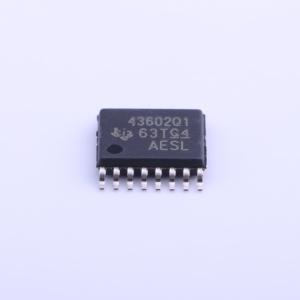

LM43602QPWPRQ1

LM43602-Q1稳压器是一款易用的同步降压DC-DC转换器，能够在3.5 V至36 V（绝对最大42 V）的输入电压范围内驱动高达2 A的负载电流。LM43602-Q1在极小的解决方案尺寸下，具备出色的效率、输出精度和低压差。该系列产品还有0.5 A、1 A和3 A负载电流可选，采用引脚兼容的封装。采用峰值电流模式控制，实现简单的控制环路补偿和逐周期电流限制。可编程开关频率、同步、电源正常标志、精密使能、内部软启动、可扩展软启动和跟踪等可选特性，为广泛的应用提供了灵活易用的平台。轻载时的不连续传导和自动频率调制可提高轻载效率。该系列所需的外部元件极少，引脚布局便于实现简单、优化的PCB布局。保护功能包括热关断、VCC欠压锁定、逐周期电流限制和输出短路保护。LM43602-Q1器件采用HTSSOP (PWP) 16引脚有引脚封装（6.6 mm x 5.1 mm x 1.2 mm）。LM43602A-Q1版本针对PFM工作模式进行了优化，推荐用于新设计。该器件与LM4360x和LM4600x系列引脚兼容。

• 适用于汽车应用
• 通过AEC-Q100认证，结果如下：– 器件温度等级2：环境工作温度范围为-40℃至+125℃
• 稳压状态下静态电流为27 μA
• 轻载（DCM和PFM）时效率高
• 符合EN55022/CISPR 22 EMI标准
• 集成同步整流
• 可调频率范围：200 kHz至2.2 MHz（默认500 kHz）
• 可与外部时钟进行频率同步
• 内部补偿
• 与几乎任何陶瓷、聚合物、钽和铝电容器组合均能保持稳定
• 电源正常标志
• 可软启动至预偏置负载
• 内部软启动时间：4.1 ms
• 可通过外部电容延长软启动时间
• 具备输出电压跟踪能力
• 精密使能，可对系统欠压锁定进行编程
• 具备打嗝模式的输出短路保护
• 过温热关断保护
• 可使用WEBENCH电源设计器基于LM43602-Q1进行定制设计

• 亚AM波段汽车应用
• 工业电源
• 通用宽输入电压稳压
• 高效负载点稳压
• 电信系统
