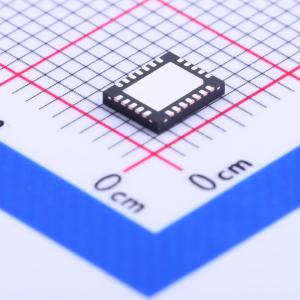

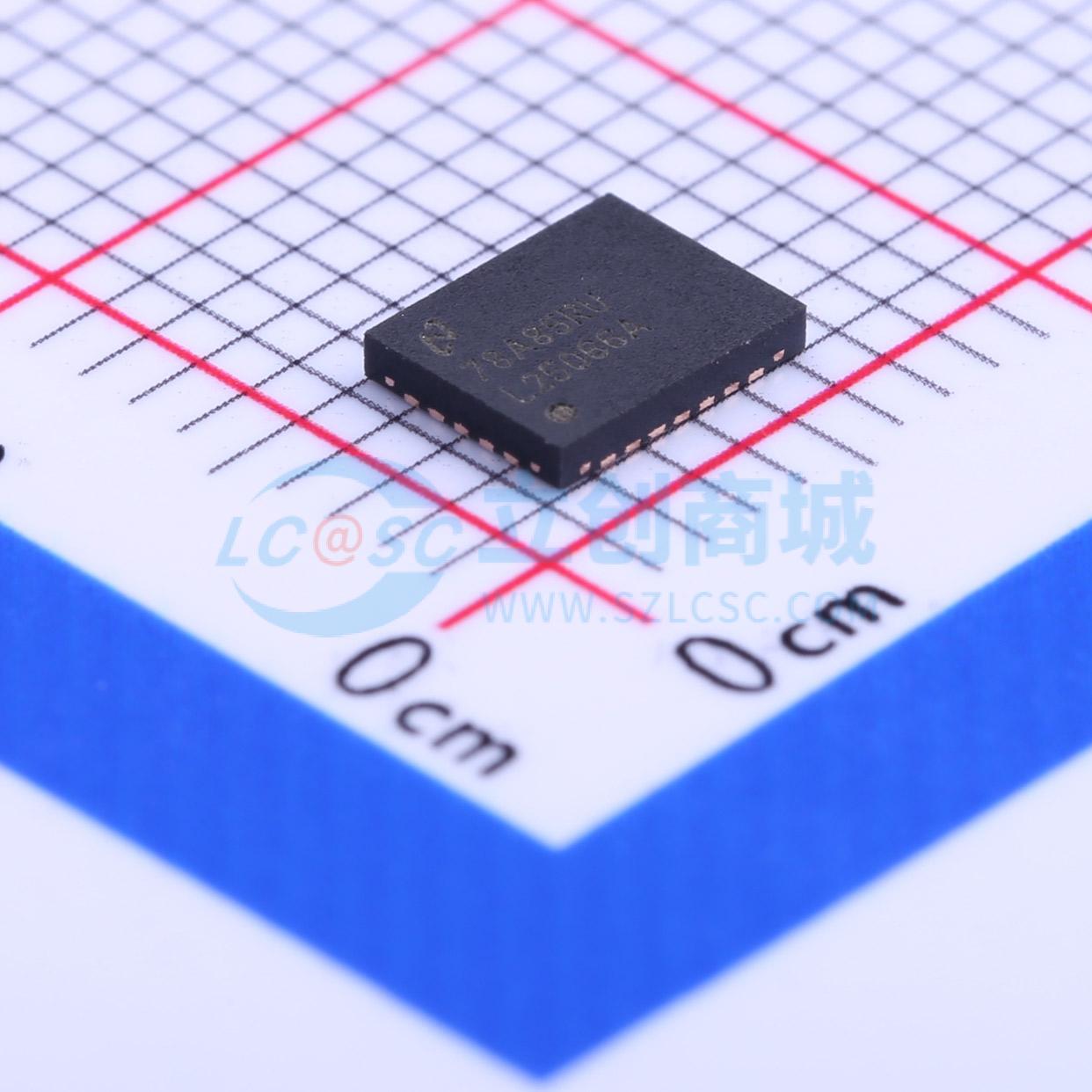

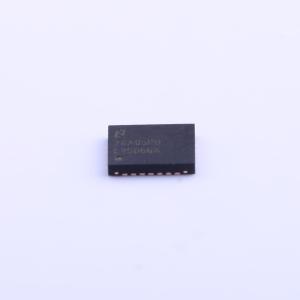

LM25066APSQE/NOPB

LM25066A将高性能热插拔控制器与符合PMBus™标准的SMBus/I²C接口相结合，可精确测量、保护和控制连接到背板电源总线的计算和存储刀片的电气运行条件。LM25066A通过SMBus接口持续向系统管理主机提供实时功率、电压、电流、温度和故障数据。 LM25066A控制模块采用独特的热插拔架构，可进行电流和功率限制，在将电路板插入带电系统背板或任何其他热电源时保护敏感电路。快速动作断路器可防止输出端发生短路时造成损坏。输入欠压和过压电平以及迟滞均可配置，插入延迟时间和故障检测时间也可配置。LM25066A上的温度监测模块与低成本外部二极管连接，用于监测外部MOSFET或其他热敏元件的温度。当输入和/或输出电压超出其编程范围时，电源正常输出端会快速发出指示信号。LM25066A的电流测量精度在全温度范围内为±1%。 LM25066A监测模块可计算子系统运行参数（V₁ₙ、I₁ₙ、P₁ₙ、Vₒᵤₜ）的实时值和平均值，以及峰值功率。通过对输入电压和电流的乘积进行平均来实现精确的功率平均计算。黑匣子（遥测/故障快照）功能可在出现警告或故障时捕获并存储遥测数据和设备状态。

• 输入电压范围：2.9 V至17 V
• I²C/SMBus接口和符合PMBus标准的命令结构
• 可编程25-mV或46-mV电流限制阈值
• 可配置的硬短路断路器保护
• 可配置带迟滞的欠压和过压锁定
• 带可编程警告和关断阈值的远程温度传感
• 检测并通知MOSFET损坏情况
• 以12位分辨率和1-kHz采样率实时监测VIN、VOUT、IIN、PIN、VAUX
• 电流测量精度：全温度范围内±1%
• 功率测量精度：全温度范围内±2%
• 使用VIN和IIN同时采样进行真正的输入功率测量
• 精确平均动态功率读数
• 在0.001至4秒的可编程间隔内对VIN、IIN、PIN和VOUT进行平均
• 带SMBA通知的可编程警告和故障阈值
• 由警告或故障条件触发的遥测测量和设备状态黑匣子捕获
• 24引脚WQFN封装

• 服务器背板系统
• 基站配电系统
• 固态断路器
