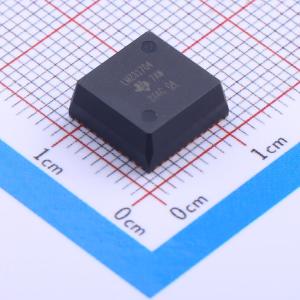

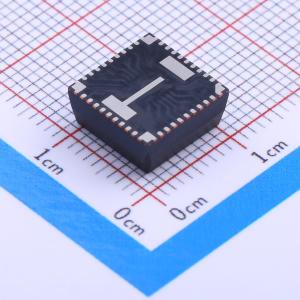

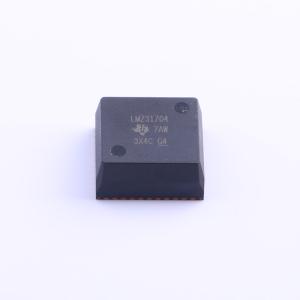

LMZ31704RVQT

描述: LMZ31704 具有均流功能、采用 10x10x4.3mm QFN 封装的 2.95V 至 17V、4A 降压电源模块
品牌名称: TI(德州仪器)
商品型号: LMZ31704RVQT
商品编号: C180433
商品封装: B3QFN-42(10x10)
包装方式: 编带
商品毛重: 1.68克(g)

商品参数

商品概述

LMZ31704 SIMPLE SWITCHER电源模块是一款易于使用的集成电源解决方案，它将一个4A的DC/DC转换器与功率MOSFET、屏蔽电感和无源元件集成在一个薄型QFN封装中。这种完整的电源解决方案仅需三个外部元件，无需进行环路补偿和磁性元件选型。 10×10×4.3mm（QFN）封装易于焊接到印刷电路板上，可实现紧凑的负载点设计。该模块效率高达95%以上，热阻为13.3℃/W，具有出色的散热能力。LMZ31704具备分立负载点设计的灵活性和特性集，非常适合为各种IC和系统供电。先进的封装技术提供了一个坚固可靠的电源解决方案，与标准QFN安装和测试技术兼容。

商品特性

完整的集成电源解决方案，实现小尺寸、薄型设计
10mm x 10mm x 4.3mm封装
引脚与LMZ31710和LMZ31707兼容
效率高达95%
Eco-modeTM/轻载效率（LLE）
宽输出电压调节范围：0.6V至5.5V，参考精度为1%
支持并联操作以提供更大电流
可选的分离式电源轨，允许输入电压低至2.95V
可调开关频率（200kHz至1.2MHz）
可与外部时钟同步
提供180°异相时钟信号
可调软启动
输出电压排序/跟踪
电源正常输出
可编程欠压锁定（UVLO）
过流和过温保护
预偏置输出启动
工作温度范围：-40℃至85℃
增强的热性能：13.3℃/W
符合EN55022 B类辐射标准，集成屏蔽电感

应用领域

宽带和通信基础设施
自动化测试和医疗设备
紧凑型PCI/PCI Express/PXI Express
DSP和FPGA负载点应用

交货周期

订货7-9个工作日

购买数量

(1个/圆盘，最小起订量 1 个)

个

起订量：1 个1个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	隔离电源模块
	通道数	1
	工作电压(Vin)	2.95V~17V

	属性	参数值
	转换效率	95%
	输出电压(Vout)	600mV~5.5V
	输出电流(最大值)	4A
