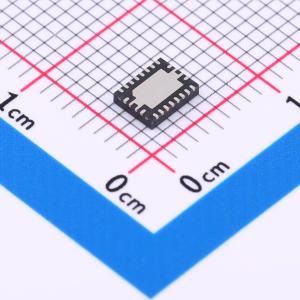

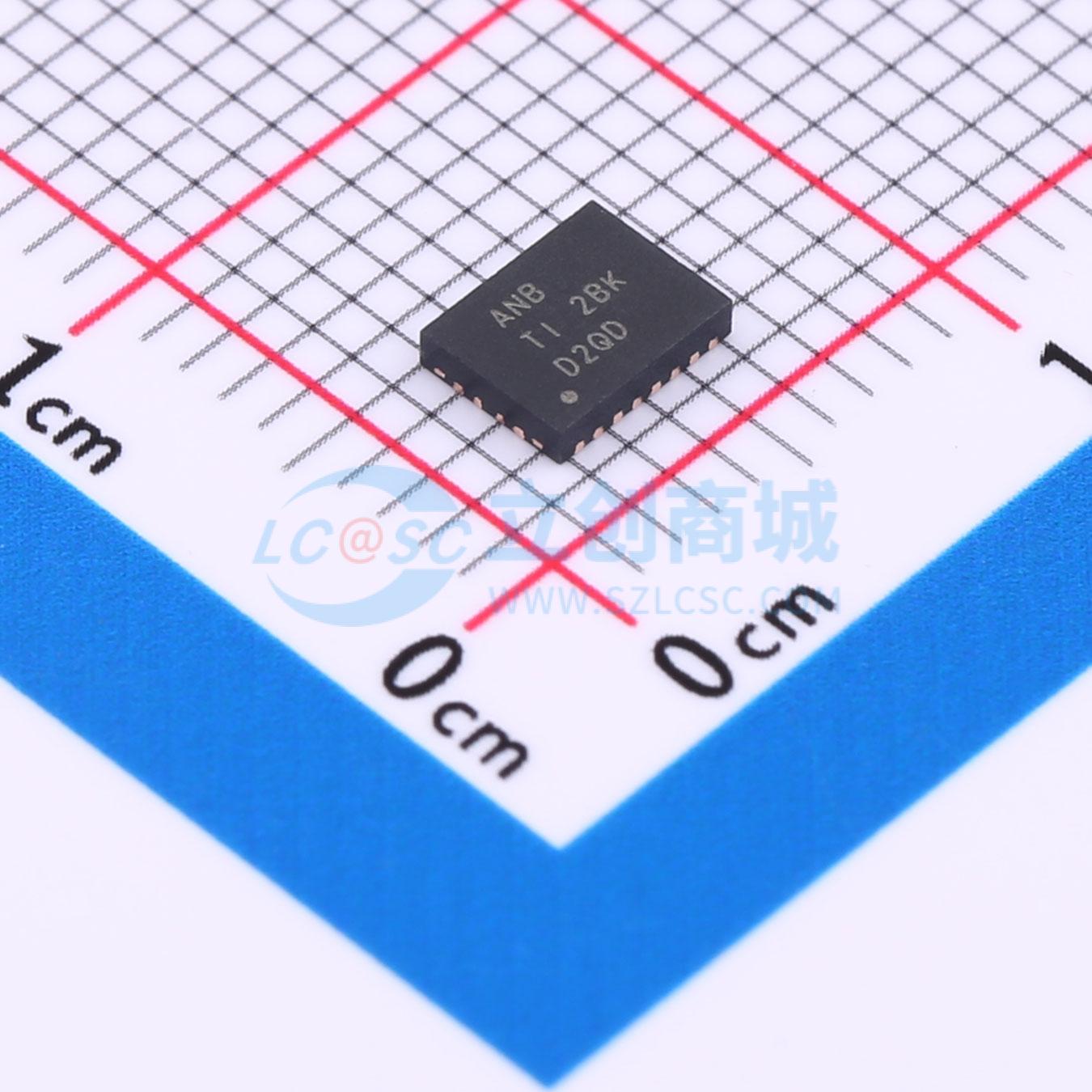

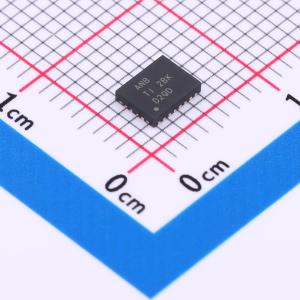

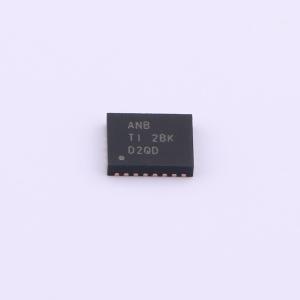

BQ24030RHLR

bqTINY III系列器件是高度集成的锂离子线性充电器和系统电源路径管理器件，适用于空间受限的便携式应用。bqTINY III系列在单个单片器件中集成了USB端口和直流电源（交流适配器）、具备自主电源选择功能的电源路径管理、功率FET和电流传感器、高精度电流和电压调节、充电状态以及充电终止功能。 bqTINY III系列在为系统供电的同时可独立为电池充电。这一特性减少了电池的充放电循环次数，实现了正确的充电终止，并允许系统在电池组缺失或有故障的情况下运行。此特性还允许系统在电池组深度放电时通过外部电源立即开启。该IC设计旨在当交流、USB或电池电源可用时，为系统持续供电。 电源选择引脚PSEL用于定义优先使用的输入源（主电源 - 交流或USB）。如果主电源不可用，IC会自动切换到另一个可用的辅助电源，若都不可用则选择电池作为最后选项。如果PSEL置低，则优先选择USB输入；若USB不可用，则选择交流电源（若可用），但会将其编程为USB输入限制速率（最大100 mA/500 mA）。这一特性允许使用一个输入连接器，主机可根据连接的电源（交流适配器或USB端口）对PSEL引脚进行编程。 bq24038用引脚VBSEL取代了USBPG，使用户能够选择充电电压。此外，引脚ACPG修改为PG。当检测到交流电源或USB电源时，PG为低电平有效。 ISET1引脚通过一个电阻对电池的快速充电恒定电流水平进行编程。在正常交流供电时，输入电源同时为OUT（系统）和BAT引脚供电。对于会导致输入源进入电流限制（或Q3 - USB FET限流）以及其电源和系统电压（OUT引脚）下降的峰值或过大负载（通常在使用USB电源且PSEL = 低电平时），动态电源路径管理（DPPM）特性会降低充电电流，以防止系统电压进一步下降。这一特性允许根据平均负载（ISYS - AVG + IBAT - PGM）而非高峰值瞬态负载选择较低额定电流的适配器。

• 专为单节锂离子或锂聚合物便携式应用设计的3.5 mm×4.5 mm QFN小型封装
• 集成动态电源路径管理（DPPM）特性，允许交流适配器或USB端口同时为系统供电和为电池充电
• 电源补充模式允许电池补充USB或交流输入电流
• 自主电源选择（交流适配器或USB）
• 集成USB充电控制，可选100 mA和500 mA最大输入电流调节限制
• 支持高达2 A总电流的USB动态总电流管理
• 3.3 V集成LDO输出
• 用于充电控制的热调节
• 用于LED或系统接口的充电状态输出，指示充电和故障状态
• 反向电流、短路和热保护
• 电源正常（交流适配器和USB端口存在）状态输出
• 充电电压选项：4.1 V、4.2 V或4.36 V

• 智能手机和个人数字助理
• MP3播放器
• 数码相机
• 手持设备
• 互联网设备
