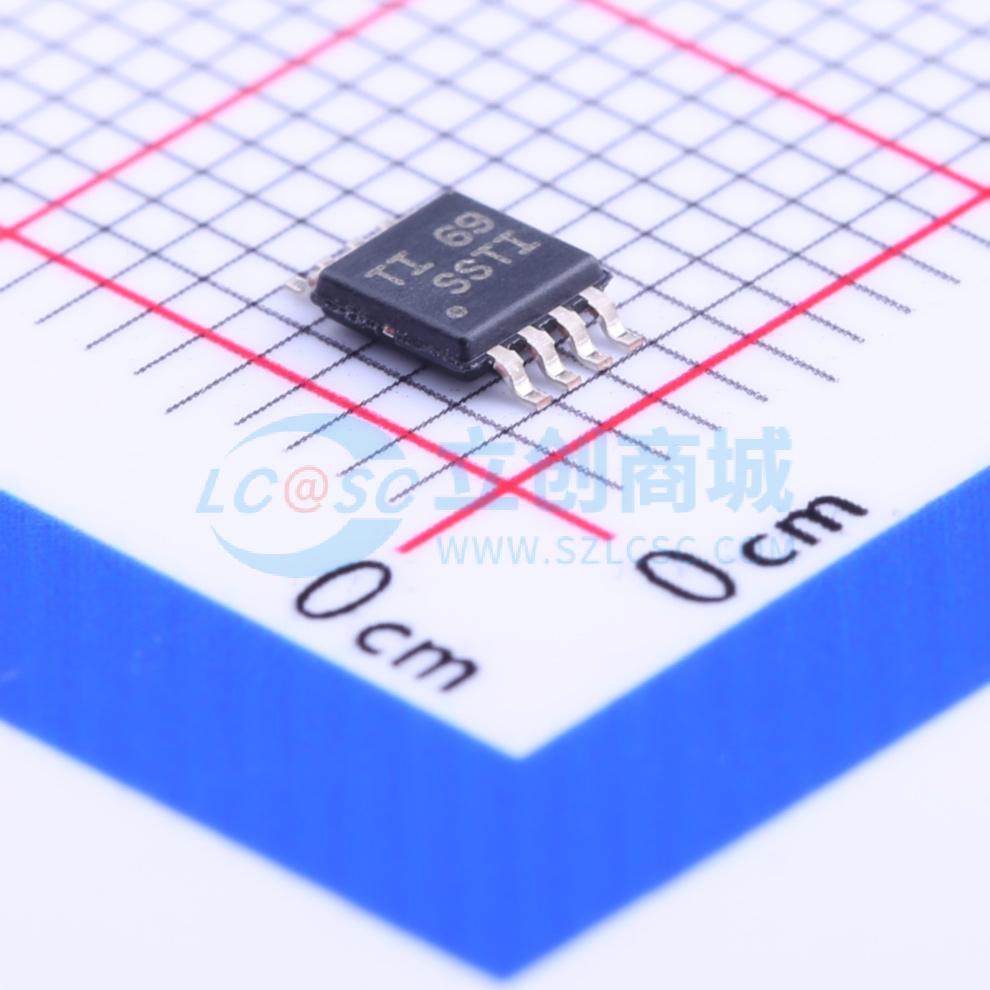

温馨提醒：图片仅供参考，商品以实物为准
SN65EPT23DGKR
2位单向电平转换器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN65EPT23 3.3V ECL 差分接收器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN65EPT23DGKR
- 商品编号
- C181289
- 商品封装
- VSSOP-8-0.65mm
- 包装方式
- 编带
- 商品毛重
- 0.136克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 转换器/电平移位器 | |
| 通道类型 | 单向 | |
| 输入信号 | LVDS；LVPECL | |
| 输出信号 | LVCMOS；LVTTL | |
| 数据速率 | - | |
| 工作电压(VCCA) | 3V~3.6V | |
| 工作电压(VCCB) | 3V~3.6V | |
| 元件数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 每个电路通道数 | 2 | |
| 输出类型 | - | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 集成上拉电阻 | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 3mA | |
| 接口类型 | - | |
| 芯片类型 | 电平转换器 |
商品概述
SN65EPT23是一款低功耗双路LVPECL/LVDS转LVTTL/LVCMOS转换器件，内置电路可在输入开路时将输入维持在Vcc/2，该器件提供SOIC-8和TSSOP-8两种封装选项。
商品特性
- 双路3.3V差分LVPECL/LVDS转LVTTL/LVCMOS缓冲转换
- 具备24mA LVTTL输出
- Vcc工作范围为3.0V~3.6V，GND为0V
- 支持大于300MHz的时钟频率
- 典型传播延迟为2.0ns
- 内置温度补偿
- 与MC100EPT23直接兼容
- 工作温度范围为-40℃~85℃
- Vcc允许偏差为±0.3V
应用领域
- 背板上的数据和时钟传输
- 时钟或数据的信号电平转换
