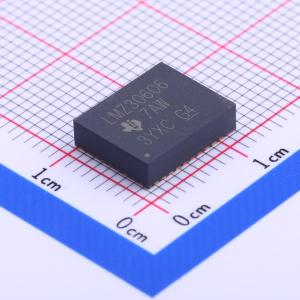

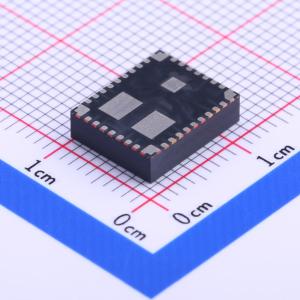

温馨提醒：图片仅供参考，商品以实物为准

LMZ30606RKGT

描述: LMZ30606 采用 9x11x2.8mm QFN 封装的 2.95V 至 6V、6A 降压电源模块
品牌名称: TI(德州仪器)
商品型号: LMZ30606RKGT
商品编号: C181297
商品封装: B1QFN-39(9x11)
包装方式: 编带
商品毛重: 1.6克(g)

商品参数

商品概述

LMZ30606 SIMPLE SWITCHER电源模块是一款易于使用的集成电源解决方案，它将一个6A的DC/DC转换器与功率MOSFET、屏蔽电感和无源元件集成到一个薄型QFN封装中。这种完整的电源解决方案仅需3个外部元件，无需进行环路补偿和磁性元件选择。 9×11×2.8mm的QFN封装易于焊接到印刷电路板上，可实现紧凑的负载点设计，效率超过90%，且热阻为12℃/W（结到环境），散热性能出色。该器件在环境温度为85℃且无气流的情况下，可提供完整的6A额定输出电流。 LMZ30606具备分立负载点设计的灵活性和特性集，非常适合为高性能DSP和FPGA供电。先进的封装技术提供了一种坚固可靠的电源解决方案，兼容标准QFN安装和测试技术。

商品特性

完整的集成电源解决方案，实现小尺寸、薄型设计
9mm x 11mm x 2.8mm封装
引脚与LMZ30602和LMZ30604兼容
效率高达96%
宽输出电压调节范围：0.8V至3.6V，参考精度为±1%
可调开关频率（500kHz至2MHz）
可同步至外部时钟
可调软启动
输出电压排序/跟踪
电源正常输出
可编程欠压锁定（UVLO）
输出过流保护
过温保护
工作温度范围：-40℃至85℃
增强的散热性能：12℃/W
符合EN55022 B级辐射标准
集成屏蔽电感

应用领域

宽带和通信基础设施
自动化测试和医疗设备
紧凑型PCI/PCI Express/PXI Express
DSP和FPGA负载点应用
高密度分布式电源系统

交货周期

订货3-5个工作日

购买数量

(1个/圆盘，最小起订量 20 个)

个

起订量：20 个1个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	隔离电源模块
	通道数	1
	工作电压(Vin)	2.95V~6V

	属性	参数值
	转换效率	96%
	输出电压(Vout)	800mV~3.6V
	输出电流(最大值)	6A
