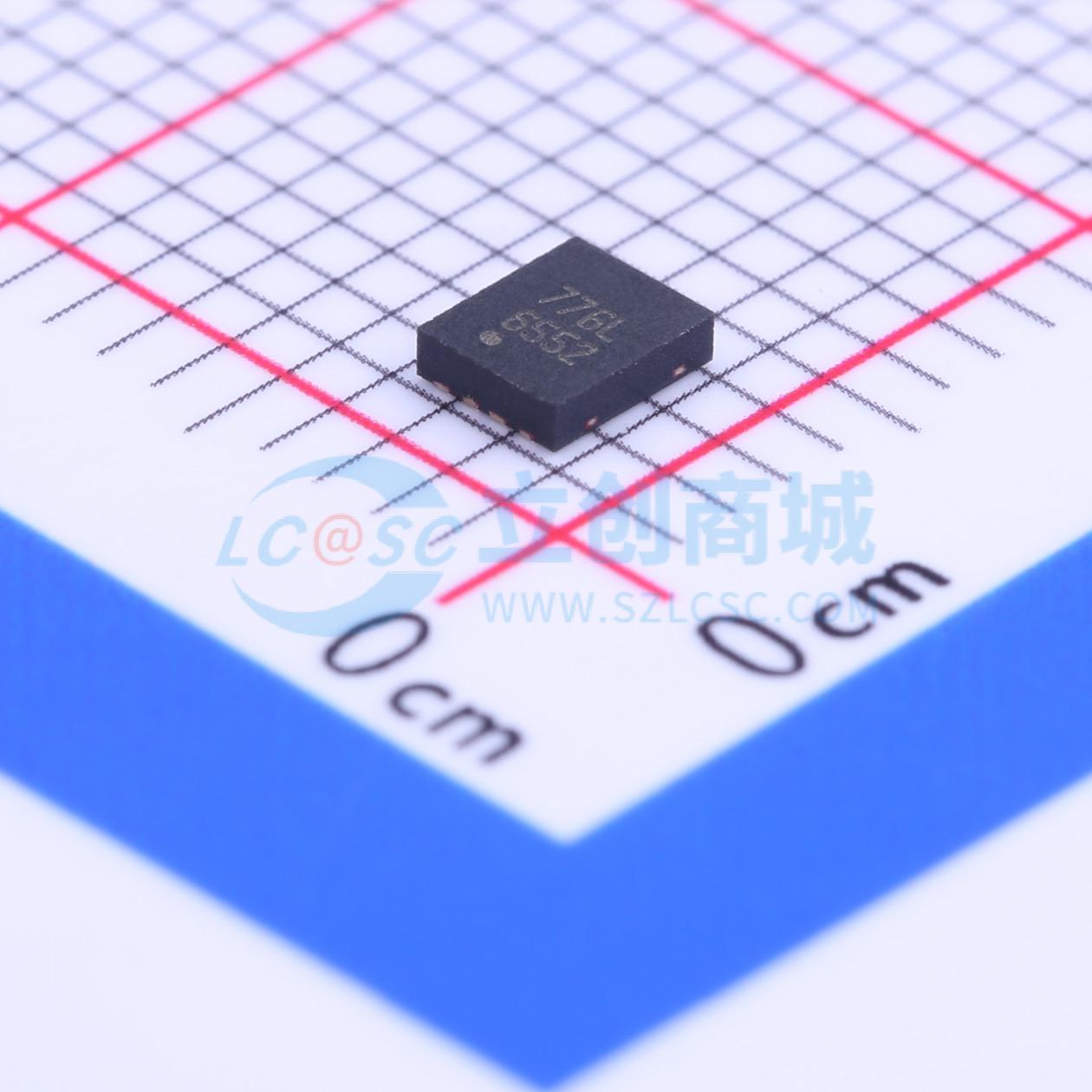

LMH6552SD/NOPB
高性能全差分放大器，适用于驱动高速数据采集系统，支持多种输入输出配置，可用于通信系统和高速示波器前端
- 描述
- LMH6552 1.5GHz 全差动放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LMH6552SD/NOPB
- 商品编号
- C181299
- 商品封装
- WSON-8-EP(2.5x3)
- 包装方式
- 编带
- 商品毛重
- 0.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | 1.5GHz | |
| 输入失调电压(Vos) | 1.5mV | |
| 输入失调电压温漂(Vos TC) | - | |
| 压摆率(SR) | 3.8V/ns | |
| 输入偏置电流(Ib) | 60uA | |
| 输入失调电流(Ios) | 18uA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 1.1nV/√Hz@1MHz | |
| 共模抑制比(CMRR) | 80dB | |
| 静态电流(Iq) | 19mA | |
| 输出电流 | 141mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源电压 | - | |
| 双电源电压(Vee~Vcc) | -5V~5V | |
| 功能特性 | 内置补偿；使能/关断功能 |
商品概述
LMH6552是一款高性能全差分放大器，可提供出色的信号保真度和宽大信号带宽，适用于驱动8位至14位高速数据采集系统。采用专有差分电流模式输入级架构，可在增益大于1的条件下工作，不会牺牲响应平坦度、带宽、谐波失真或输出噪声性能。搭配外部增益设置电阻和集成共模反馈，可配置为差分输入差分输出或单端输入差分输出增益模块，输入可采用交流耦合或直流耦合，适配多种应用场景。驱动ADC14DS105时，在最高40MHz下，无杂散动态范围为86dBc，信噪比为74dBc。提供8引脚SOIC封装以及节省空间、热增强型8引脚WSON封装两种选择。
商品特性
- 增益Av=1时，-3dB小信号带宽为1.5GHz
- 增益Av=1时，-3dB大信号带宽为1.25GHz
- 增益Av=4时，带宽为800MHz
- 0.1dB平坦度对应带宽为450MHz
- 压摆率为3800V/μs
- 达到0.1精度的建立时间为10ns
- 20MHz下总谐波失真为-90dB
- 70MHz下总谐波失真为-74dB
- 使能/关闭引脚响应时间为20ns
- 支持5V~12V工作电压
- 集成共模反馈模块
- 可配置为差分输入差分输出或单端输入差分输出结构
- 输入支持交流耦合或直流耦合
应用领域
- 差分ADC驱动器
- 双绞线视频传输
- 差分线路驱动器
- 单端转差分转换器
- 高速差分信号传输
- 中频射频放大器
- 电平移位放大器
- 声表面波滤波器缓冲/驱动器
- 高速数据采集系统
- 通信系统
- 高速示波器前端
