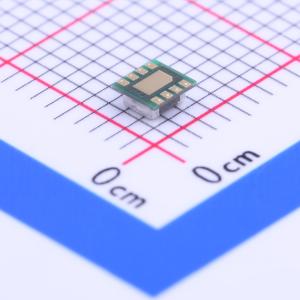

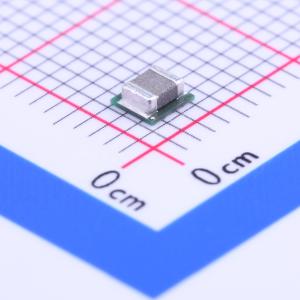

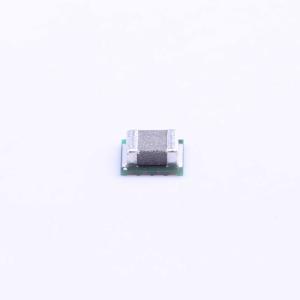

温馨提醒：图片仅供参考，商品以实物为准

TPS82085SILT

内置电感的3A高效降压转换器，MicroSiP封装

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS82085 集成感应器的 3A 降压转换器（截面 < 1.3mm）
品牌名称: TI(德州仪器)
商品型号: TPS82085SILT
商品编号: C181298
商品封装: USIP-8
包装方式: 编带
商品毛重: 0.9克(g)

商品参数

商品概述

TPS82085器件是一款3A降压转换器MicroSiP™模块，针对小尺寸解决方案和高效率进行了优化。该电源模块集成了同步降压转换器和电感器，可简化设计、减少外部元件并节省PCB面积。其薄型紧凑的解决方案适用于标准表面贴装设备进行自动化组装。为了实现效率最大化，转换器以2.4MHz的标称开关频率在PWM模式下运行，并在轻负载电流时自动进入节能模式。在节能模式下，器件的静态电流通常为17μA。采用DCS-Control™拓扑结构，该器件可实现出色的负载瞬态性能和精确的输出电压调节。支持排序配置的EN和PG引脚为系统设计带来了灵活性。集成的软启动功能可降低输入电源所需的浪涌电流。过温保护和打嗝式短路保护提供了强大可靠的解决方案。

商品特性

3A薄型MicroSiP™电源模块
DCS-Control™拓扑结构
效率高达95%
工作静态电流为17μA
工作温度范围：-40℃至125℃
打嗝式短路保护
输入电压范围：2.5V至6V
输出电压可调范围：0.8V至VIN
轻载时采用节能模式提高效率
100%占空比实现最低压降
输出放电功能
电源正常输出
集成软启动功能
过温保护
3.0mmx2.8mmx1.3mm 8引脚μSiL封装

应用领域

电池供电应用
固态硬盘
处理器电源
手机

优惠活动

购买数量

(250个/圆盘，最小起订量 1 个)

个

起订量：1 个250个/圆盘

总价金额：

￥ 0.00

近期成交10单

	属性	参数值
	商品目录	DC-DC电源模块
	功能类型	降压型
	输出通道数	1
	工作电压(Vin)	2.5V~6V
	输出电压(Vout)	800mV~6V
	输出电流(最大值)	3A
	转换效率	95%
	静态电流(Iq)	17uA

	属性	参数值
	开关频率	2.4MHz
	纹波噪声	20mVp-p
	特性	短路保护；过热保护
	长度	3mm
	宽度	2.8mm
	高度	1.3mm
	工作温度	-40℃~+125℃
