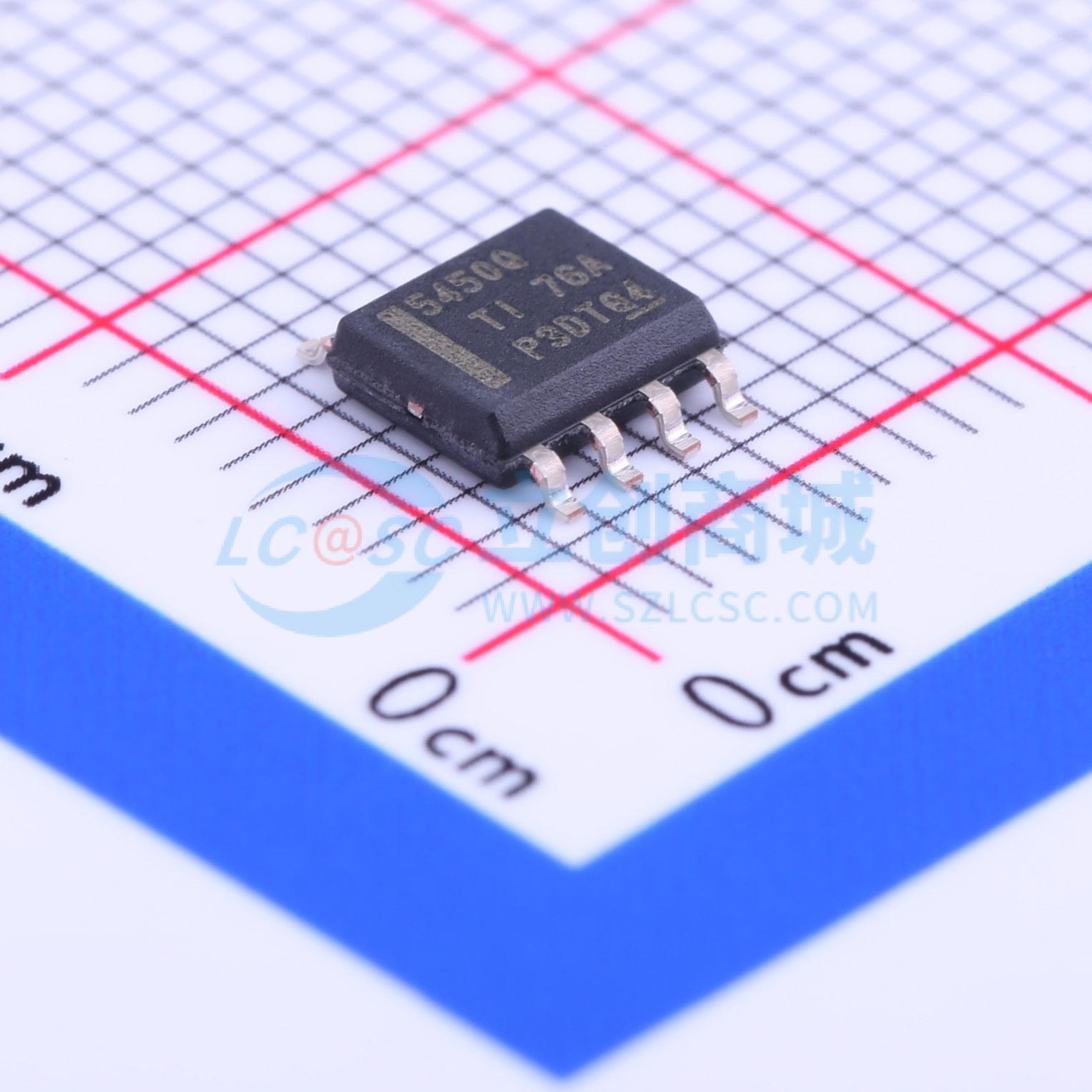

温馨提醒：图片仅供参考，商品以实物为准

TPS5450QDDARQ1

5A宽输入范围降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS5450-Q1是一款高输出电流的降压型DC-DC转换器,支持汽车应用。其输入电压范围为5.5V至36V,最大连续输出电流为5A,峰值输出电流为6A。内置低阻抗MOSFET开关,具有500kHz固定开关频率,内部补偿电路,以及多种保护功能,如过流保护、过压保护和热关断保护。工作温度范围为-40°C至125°C。
品牌名称: TI(德州仪器)
商品型号: TPS5450QDDARQ1
商品编号: C181270
商品封装: SOIC-8-EP
包装方式: 编带
商品毛重: 0.401克(g)

商品参数

商品概述

作为SWIFT系列DC/DC稳压器的一员，TPS5450是一款高输出电流PWM转换器，集成了低电阻的高端N沟道MOSFET。基板上集成了以下特性：高性能电压误差放大器，在瞬态条件下提供精确的电压调节精度；欠压锁定电路，防止输入电压达到5.5V前启动；内部设定的慢启动电路，以限制冲击电流；以及电压前馈电路，改善瞬态响应。通过ENA引脚，关断时的电源电流通常可降至18μA。其他特性还包括高电平使能、过流限制、过压保护和热关断。为了降低设计复杂性和减少外部元件数量，TPS5450的反馈环路内部进行了补偿。

TPS5450器件采用热增强型8引脚SOIC PowerPAD封装。TI提供了评估模块和软件工具，以帮助实现高性能电源设计，满足激进的设备开发周期需求。

应用领域

公共交通
访问管理如员工卡、学校或校园卡
电子收费
闭环微支付
停车场
网吧
忠诚度计划

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交100+单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	5.5V~36V
	输出电压	1.221V~32.04V
	输出电流	5A
	开关频率	500kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
