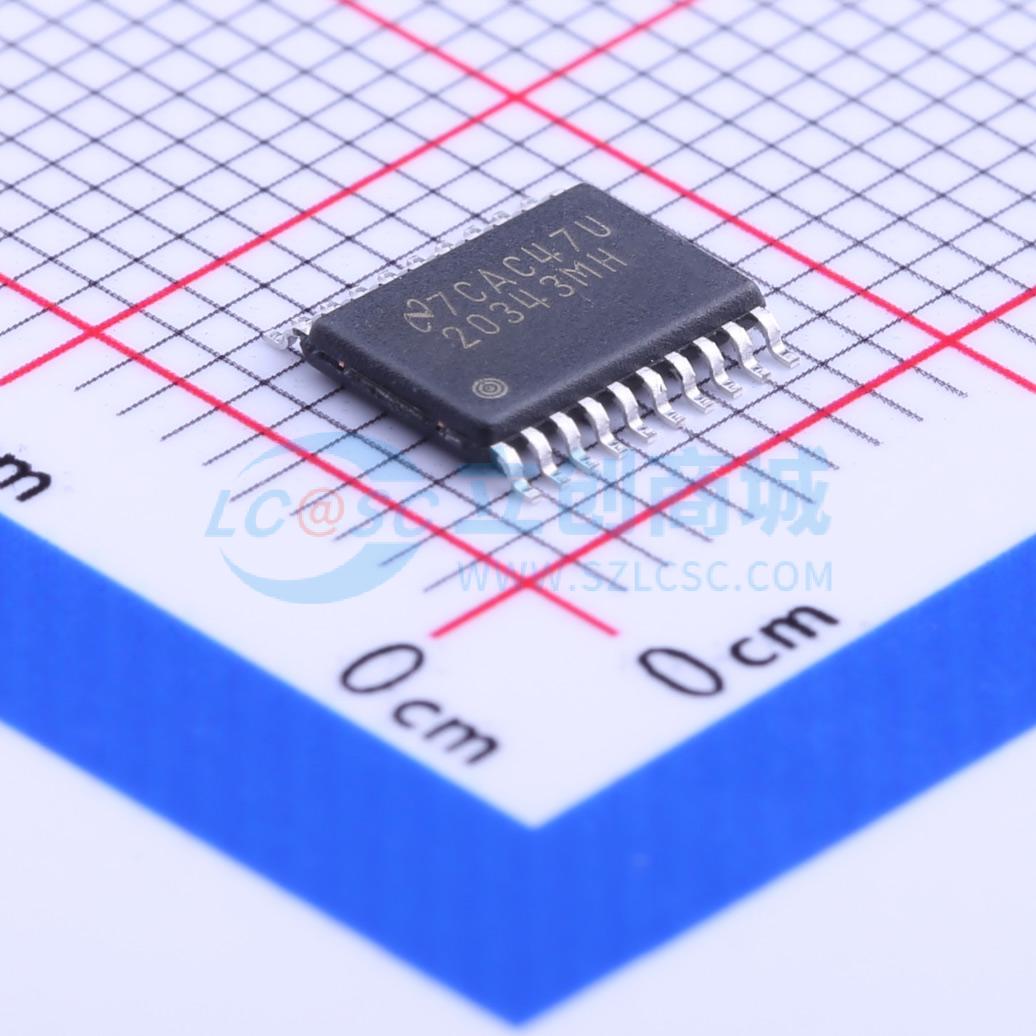

LM20343MHX/NOPB

LM20343是一款功能齐全的同步降压稳压器，能够提供高达3A的负载电流。电流模式控制环路仅需两个外部元件进行补偿，兼具高性能和易用性。该器件针对4.5V至36V的输入电压范围进行了优化，非常适合高压系统。 该器件内置过压保护（OVP）和过流保护（OCP）电路，可提高系统可靠性。精密使能引脚和集成欠压锁定（UVLO）功能可对器件的开启进行严格控制和时序安排。内部固定和外部可调的软启动电路可限制启动浪涌电流。集成的电源正常（PGOOD）电路可实现故障检测和电源时序控制。 通过将外部电阻从RT引脚连接到地，该器件的频率可在250kHz至1.0MHz之间进行调节。 LM20343设计用于多轨电源架构。可使用SS/TRK引脚配置器件的输出电压，使其跟踪更高电压的轨。如果LM20343的输出在启动时存在预偏置，在内部软启动斜坡电压超过反馈引脚电压之前，它不会吸收电流使输出电压拉低。 LM20343采用带外露焊盘的20引脚HTSSOP封装，可直接焊接到PCB上，无需使用笨重的散热片。

• 4.5V至36V输入电压范围
• 3A输出电流，5.2A峰值电流
• 集成130mΩ/110mΩ功率MOSFET
• 采用同步整流时峰值效率达94%
• 反馈电压精度为1.5%
• 电流模式控制，可选补偿方式
• 电阻可编程、支持1MHz的振荡器
• 输出电压可调至低至0.8V
• 与预偏置负载兼容
• 可通过外部电容进行可编程软启动
• 带迟滞功能的精密使能引脚
• 过压保护（OVP）、欠压锁定（UVLO）输入和电源正常（PGOOD）输出
• 内置峰值电流限制、热关断和重启保护
• 精确的电流限制可减小电感尺寸
• 非线性电流模式斜率补偿
• 20引脚HTSSOP外露焊盘封装

• 基于4.5V至36V总线的简单设计、高效负载点调节
• 高性能数字信号处理器（DSP）、现场可编程门阵列（FPGA）、专用集成电路（ASIC）和微处理器
• 通信基础设施、汽车
