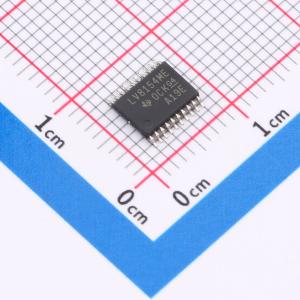

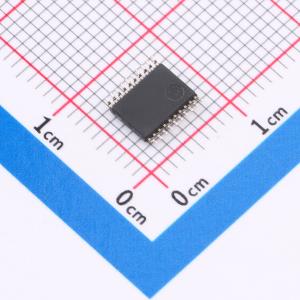

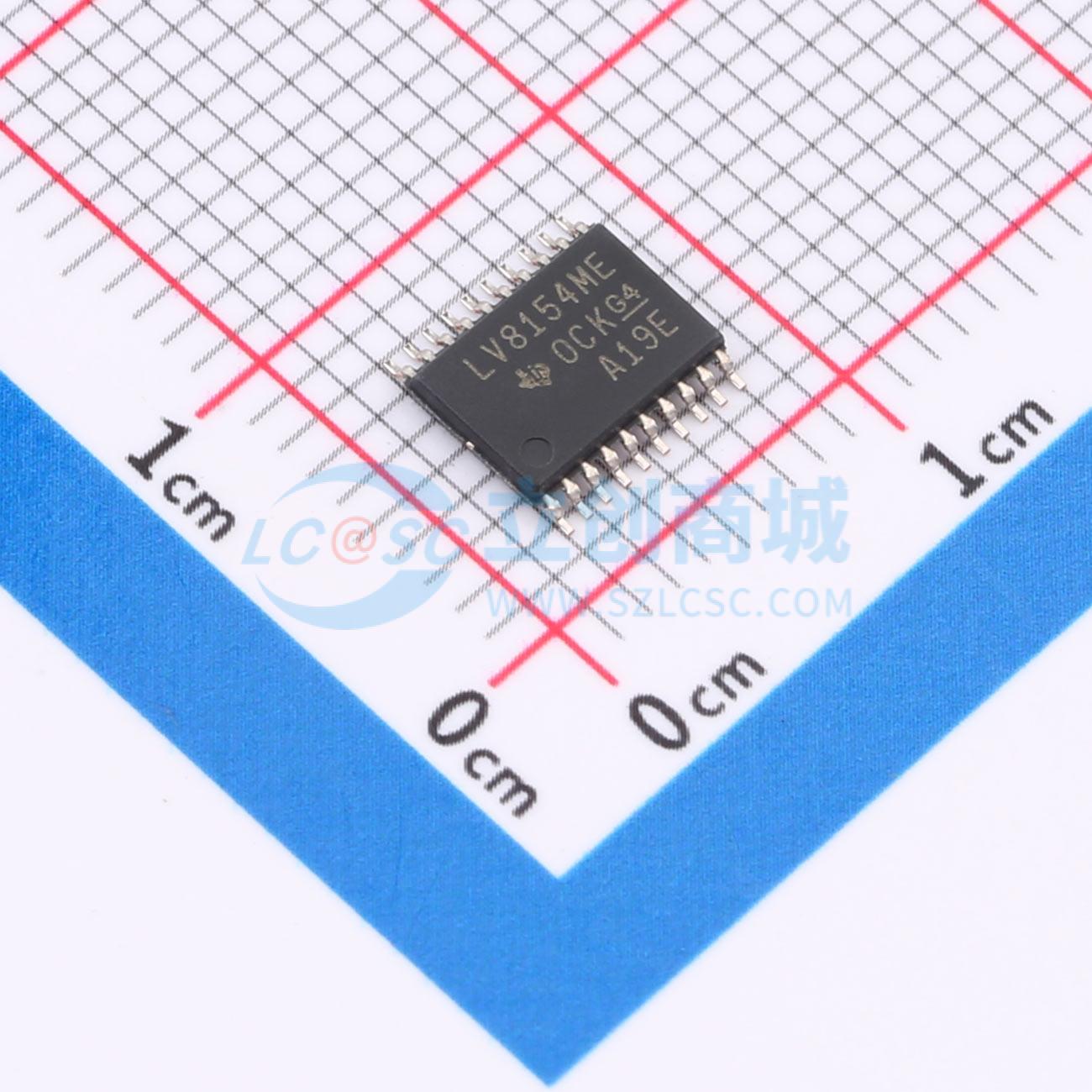

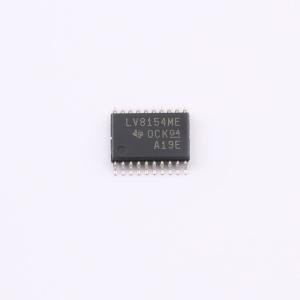

SN74LV8154MPWREP
双16位二进制计数器，带三态输出寄存器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LV8154-EP 增强型产品，具有三态输出寄存器的双路 16 位二进制计数器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LV8154MPWREP
- 商品编号
- C181287
- 商品封装
- TSSOP-20
- 包装方式
- 编带
- 商品毛重
- 0.24克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 计数器/分频器 | |
| 逻辑类型 | 2分频 | |
| 分辨率(位) | 16 | |
| 系列 | 74LV | |
| 计时方向 | 向上计数器 | |
| 工作电压 | 2V~5.5V | |
| 元件数 | 2 | |
| 触发沿 | 上升沿 |
| 属性 | 参数值 | |
|---|---|---|
| 复位方式 | - | |
| 计时方式 | - | |
| 计数速率 | 25MHz | |
| 传播延迟(tpd) | 16ns@5V,50pF | |
| 耗散功率(Pd) | - | |
| 工作温度 | -55℃~+125℃ | |
| 功能特性 | 级联计数器；低功耗模式 |
商品概述
SN74LV8154是一款带有三态输出寄存器的双16位二进制计数器，设计用于2 V至5.5 V VCC工作。该16位计数器（A或B）为16位存储寄存器提供输入，每个存储寄存器进一步分为高字节和低字节。GAL、GAU、GBL和GBU输入用于选择需要在Y0-Y7输出的字节。CLKA是A计数器的时钟，CLKB是B计数器的时钟，RCLK是A和B存储寄存器的时钟。所有三个时钟信号均为上升沿触发。通过将CLKA和CLKB连接在一起，并将RCOA连接到CLKBEN，可以实现一个32位计数器。为了在上电或掉电期间确保高阻抗状态，GAL、GAU、GBL和GBU应当通过上拉电阻连接到VCC；电阻的最小值由驱动器的灌电流能力决定。该器件针对使用Ioff的部分掉电应用进行了完整规范。Ioff电路禁用输出，防止器件掉电时产生破坏性的反向电流流过器件。除指定组合外，GAL、GAU、GBL和GBU的其他组合均被禁止。如果同一时间有一个以上输入为L，输出数据（Y0-Y7）可能无效。
商品特性
- 受控基准线
- 单一组装厂
- 单一测试厂
- 单一制造厂
- 扩展温度性能范围为-55℃ 至 125℃
- 增强型缩减生产来源（DMS）支持
- 增强型产品变更通知
- 合格鉴定资质
- 可用作两个16位计数器或单个32位计数器
- 支持2 V 至 5.5 V VCC工作
- Ioff支持部分掉电模式工作
- 闩锁性能超过250 mA，符合JESD 17标准
- ESD防护超过JESD 22标准
- 满足2000-V人体模型（A114-A）要求
- 满足200-V机器模型（A115-A）要求
- 满足1000-V充电器件模型（C101）要求
