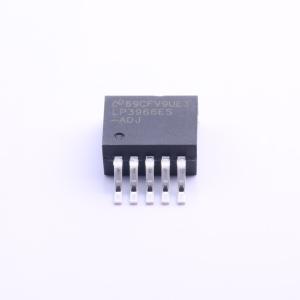

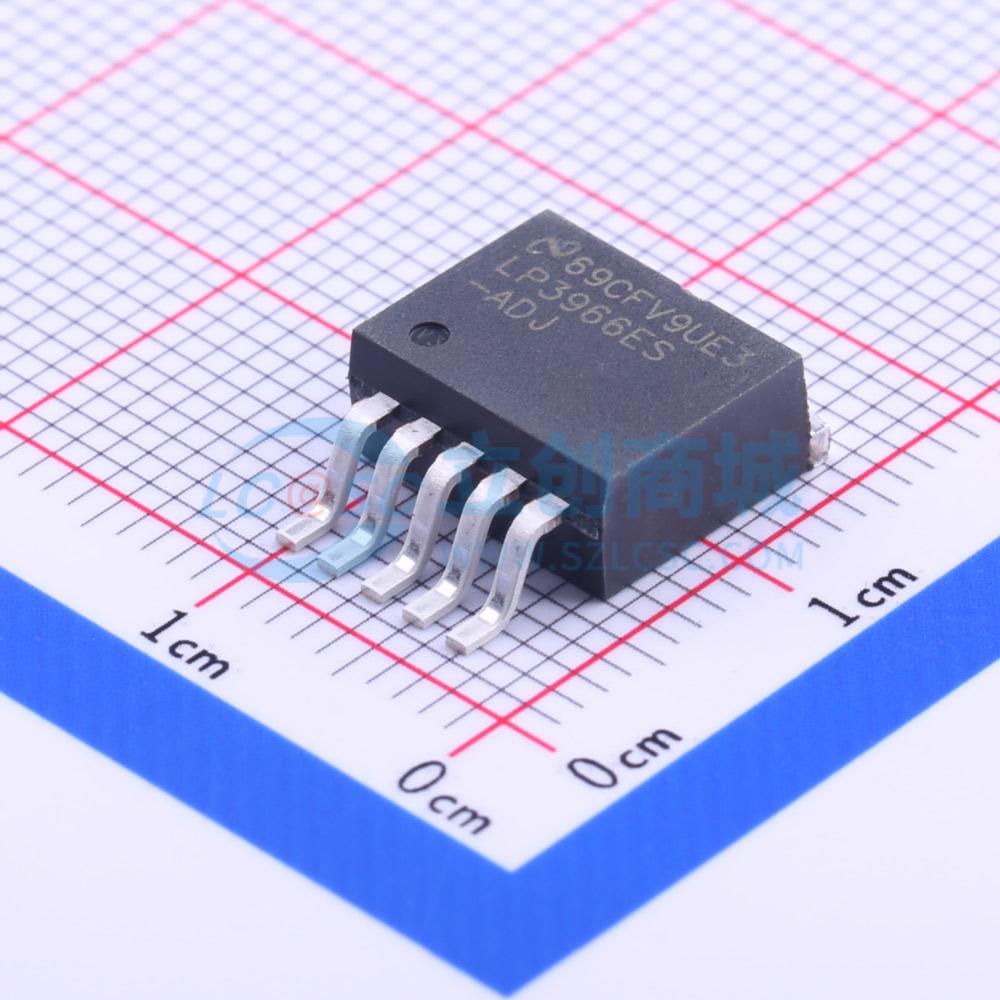

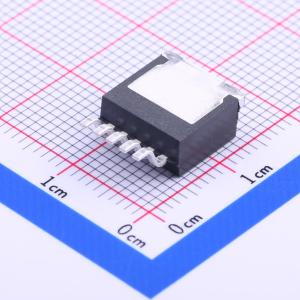

LP3966ESX-ADJ/NOPB

具有电源正常指示和使能功能的 3A、高精度、低压降稳压器

描述: LP3966 具有电源正常指示和使能功能的 3A、高精度、低压降稳压器
品牌名称: TI(德州仪器)
商品型号: LP3966ESX-ADJ/NOPB
商品编号: C181288
商品封装: DDPAK-5(TO-263-5)
包装方式: 编带
商品毛重: 2.41克(g)

商品参数

商品概述

LP3963/LP3966系列快速超低压差线性稳压器的输入电源电压范围为+2.5V至+7.0V。提供多种预设输出电压选项。这些超低压差线性稳压器对负载阶跃变化响应迅速，适用于低压微处理器应用。LP3963/LP3966采用CMOS工艺开发，可实现静态电流低且与输出负载电流无关的运行。这种CMOS工艺还使LP3963/LP3966能够在极低的压差条件下工作。压差电压：超低压差电压；在300mA负载电流下典型值为80mV，在3A负载电流下典型值为800mV。接地引脚电流：在3A负载电流下典型值为6mA。关断模式：当关断引脚拉低时，静态电流典型值为15μA。错误标志：当输出电压降至标称值的90%以下时，错误标志置低（适用于LP3963）。 SENSE：检测引脚可改善远程负载的稳压性能（适用于LP3966）。精确输出电压：提供多种输出电压选项，范围从1.2V至5.0V且可调节（LP3966），室温下指定精度为±1.5%，所有条件下（包括电压、负载和温度变化）为±3.0%。

商品特性

超低压差电压
低接地引脚电流
负载调整率为0.06%
关断模式下静态电流为15μA
指定输出直流电流为3A
提供DDPAK/TO - 263和TO - 220封装
输出电压精度为±1.5%
错误标志指示输出状态（LP3963）
检测选项可改善负载调整率（LP3966）
对输出电容的要求低
过温/过流保护
结温范围为 - 40°C至+125°C

应用领域

微处理器电源
GTL、GTL+、BTL和SSTL总线终端器
DSP电源
SCSI终端后置稳压器
高效线性稳压器
电池充电器
其他电池供电应用

交货周期

订货3-5个工作日

购买数量

(1个/圆盘，最小起订量 20 个)

个

起订量：20 个1个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	7V
	输出电压	1.216V~5.1V
	输出电流	3A
	电源纹波抑制比(PSRR)	60dB@(1kHz)
	压差	1V@(3A)

	属性	参数值
	静态电流(Iq)	9mA
	噪声	150uVrms
	特性	短路保护；过流保护；带使能；过热保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
