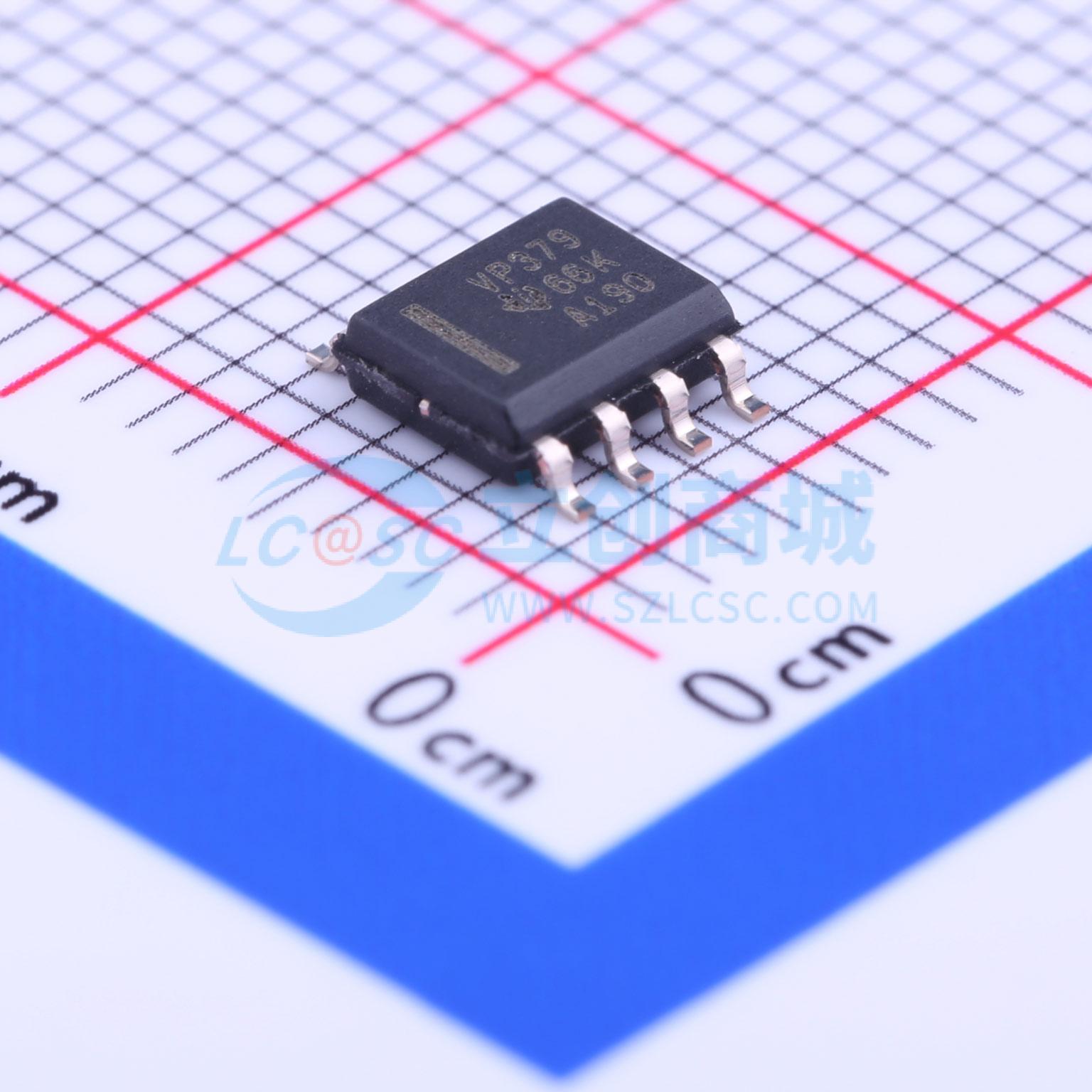

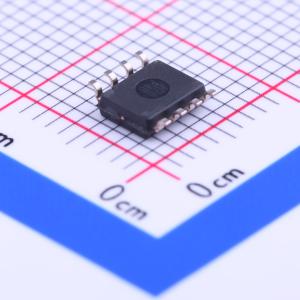

SN65HVD379DR
3.3V供电 25Mbps 收发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN65HVD379 3.3V 全双工 RS-485/RS-422 驱动器和平衡接收器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN65HVD379DR
- 商品编号
- C181268
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.173克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 3V~3.6V | |
| 数据速率 | 25Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 64 | |
| 静电保护 | - | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流 | 2.1mA | |
| 通讯模式 | 全双工 | |
| 功能特性 | 热关断保护 |
商品概述
SN65HVD379是一款差分线路驱动器和差分输入线路接收器，采用3.3V电源供电。每个驱动器和接收器都带有独立的输入和输出引脚，适用于全双工总线通信设计。该器件为平衡传输线设计，可与符合ANSI TIA/EIA-485A、TIA/EIA-422-B、ITU-T v.11、ISO 8482:1993标准的设备互操作。它是单片集成电路，专为多点总线传输线路上的全双工双向数据通信设计，信令速率最高可达25Mbps，无外部使能引脚，全程处于使能状态。1/2单位负载接收器拥有更高的输入电阻，可在共模电压范围内获得更低的总线漏电流，减少RS-485驱动器传输过程中需要输出或吸收的总电流。平衡差分接收器输入阈值，使器件更符合定义了外部故障安全结构的现场总线要求。热关断保护电路可在内部限制连续总功耗，热关断通常在结温达到165℃时触发。
商品特性
- 适用于INTERBUS应用
- 适用于RS-422和RS-485网络
- 配备平衡接收器阈值
- 1/2单位负载，总线最多可连接64个节点
- 总线引脚ESD防护可达15kV HBM
- 总线故障防护范围为-7V至12V
- 具备热关断保护功能
- 上电掉电过程中总线输入输出无毛刺
- 低Vcc供电下仍保持高输入阻抗
- 电源循环期间输出保持单调
- 输入支持5V容差
应用领域
- 数字电机控制
- 公用计量仪表
- 机架间互连
- 电子安全站
- 工业、过程及楼宇自动化
- 销售点终端及网络
- DTE/DCE接口
