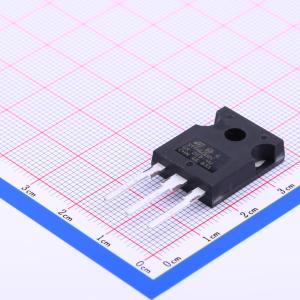

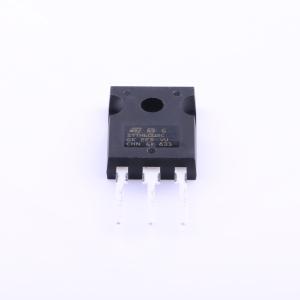

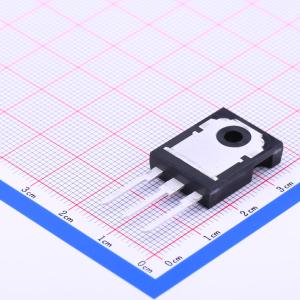

温馨提醒：图片仅供参考，商品以实物为准
STTH6002CW
耐压:200V 电流:30A 反向恢复时间：22ns
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 200 V、60 A双超高速二极管
- 品牌名称
- ST(意法半导体)
- 商品型号
- STTH6002CW
- 商品编号
- C180494
- 商品封装
- TO-247-3
- 包装方式
- 管装
- 商品毛重
- 6.433克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 快恢复/高效率二极管 | |
| 二极管配置 | 1对共阴极 | |
| 正向压降(Vf) | 1.05V@30A | |
| 直流反向耐压(Vr) | 200V | |
| 整流电流 | 30A |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 30uA@200V | |
| 反向恢复时间(Trr) | 22ns | |
| 工作结温范围 | - | |
| 耗散功率(Pd) | - | |
| 非重复峰值浪涌电流 (Ifsm) | 330A |
商品概述
双中心抽头整流器，适用于开关模式电源和高频DC-DC转换器。该器件采用TO-247和TOP3I封装，适用于低压、高频逆变器、续流和极性保护，型号包括TO-247 STTH6002CW和TOP3I STTH6002CPI。
商品特性
- 适合SMPS
- 损耗低
- 正向和反向恢复时间短
- 浪涌电流能力强
- 结温高
- 环氧树脂符合UL94 V0标准
- 冷却方式为传导（C）
- 推荐扭矩值0.8 Nm
- 最大扭矩值1.0 Nm
应用领域
- 开关模式电源
- 高频DC-DC转换器
- 低压、高频逆变器
- 续流
- 极性保护
