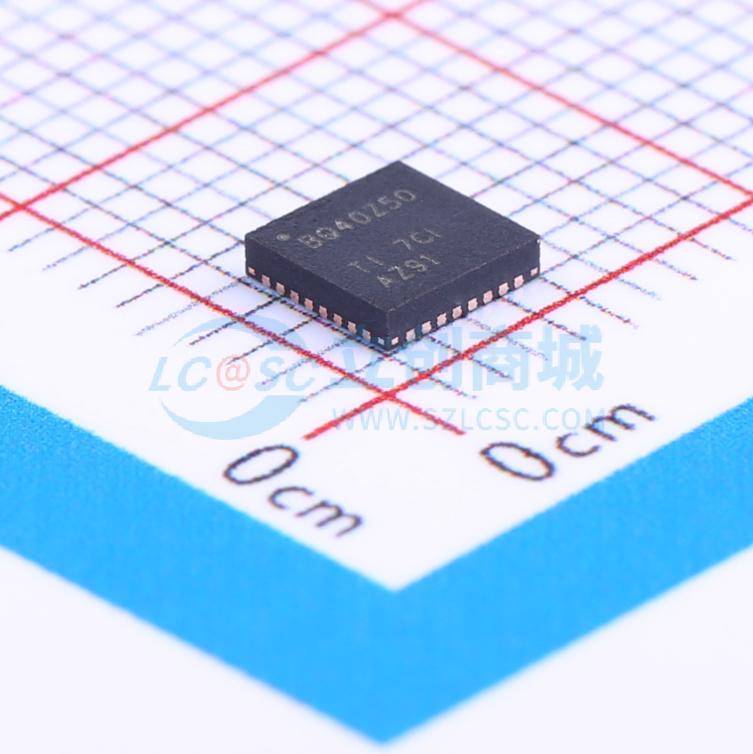

温馨提醒：图片仅供参考，商品以实物为准

BQ40Z50RSMR-R1

锂离子电池组管理器及保护电路

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: BQ40Z50-R1 支持涡轮模式 1.0 的 1 至 4 节串联锂离子电池组管理器
品牌名称: TI(德州仪器)
商品型号: BQ40Z50RSMR-R1
商品编号: C179743
商品封装: VQFN-32-EP(4x4)
包装方式: 编带
商品毛重: 0.528455克(g)

商品参数

商品概述

bq40z50-R1是全集成单芯片电池组管理器解决方案，支持1节到4节锂离子或锂聚合物电池组，集成专利阻抗追踪技术，可实现电池容量测算、保护和认证功能。该器件通过集成高性能模拟外设，测量并记录锂离子或锂聚合物电池的可用容量、电压、电流、温度以及其他关键参数，并通过SMBus v1.1兼容接口将信息上报给系统主控制器。该器件支持TURBO BOOST模式，可为主机系统提供可用最大功率和最大电流，同时支持电池触发点BTP功能，可在预先设定的充电阈值状态向主机系统发送BTP中断信号。它提供基于软件的一级和二级安全保护，可应对过压、欠压、过流、短路电流、过载、超温以及其他电池组和电池相关故障。该器件带有安全存储认证密钥的SHA-1认证功能，可识别正品电池组，采用紧凑型32引脚QFN封装，可减小智能电池解决方案的成本与尺寸。

商品特性

支持1节至4节锂离子或锂聚合物电池组的全集成管理与保护
采用专利阻抗追踪技术，可精确测量锂离子和锂聚合物电池的可用电量
具备高侧N沟道保护FET驱动
支持充电或静置状态下的集成电池均衡
提供全套可编程保护功能，涵盖电压、电流、温度、充电超时、CHG/DSG FET、AFE
内置成熟充电算法，支持JEITA、增强充电、自适应充电、电池均衡
支持TURBO BOOST模式
支持电池触发点BTP
具备寿命数据诊断监测和黑盒记录功能
支持LED显示
支持双线SMBus v1.1接口
具备SHA-1认证功能
采用紧凑型32引脚QFN RSM封装

应用领域

笔记本/上网本个人电脑
医疗和测试设备
便携式仪器

	属性	参数值
	商品目录	电池管理
	芯片类型	保护芯片；均衡芯片
	工作电压	2.2V~26V
	最大充电电流	-
	充电饱和电压	-
	放电截止电压	-
	电池类型	锂电池
	电池节数	1~4

	属性	参数值
	工作温度	-40℃~+85℃
	电池温度检测	支持
	0V电池充电	-
	静态电流(Iq)	1.6uA
	均衡电流	-
	接口类型	SMBus
	功能特性	过流保护；电芯均衡；短路保护
