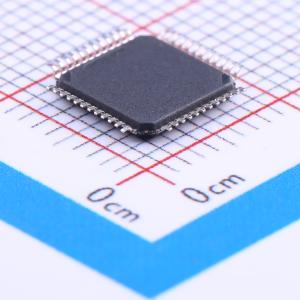

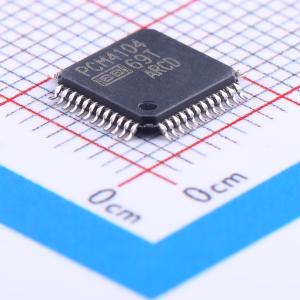

温馨提醒：图片仅供参考，商品以实物为准

PCM4104PFBR

高性能、24位、216kHz采样、四通道音频数模转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: PCM4104 SNR 为 118dB 的 4 通道音频 DAC
品牌名称: TI(德州仪器)
商品型号: PCM4104PFBR
商品编号: C179746
商品封装: TQFP-48(7x7)
包装方式: 编带
商品毛重: 0.225克(g)

商品参数

商品概述

PCM4104是一款高性能的四通道数模（D/A）转换器，专为专业音频应用而设计。PCM4104支持16至24位线性PCM输入数据，采样频率高达216kHz。与大多数同类立体声音频D/A转换器相比，PCM4104的功耗更低，通过降低D/A转换子系统所需的总体功率预算，使其非常适合用于高通道数应用。 PCM4104采用了Δ-Σ架构，采用高性能多级调制器与开关电容输出滤波器相结合。这种架构可降低带外噪声，并对系统时钟相位抖动具有较高的容忍度。每个通道都提供差分电压输出，非常适合高性能音频应用。使用外部运算放大器IC可轻松将差分输出转换为单端输出。 PCM4104包含一个灵活的音频串行端口接口，支持标准和时分复用（TDM）格式。对TDM格式的支持简化了与DSP串行端口的接口，同时支持两个PCM4104设备的级联连接。此外，PCM4104提供两种配置模式：独立模式和软件控制模式。独立模式提供专用控制引脚，用于配置PCM4104部分可用功能，而软件模式则利用串行外设接口（SPI）端口通过内部控制寄存器访问完整的功能集。 PCM4104由+5V模拟电源和+3.3V数字电源供电。数字I/O与+3.3V逻辑系列兼容。PCM4104采用TQFP - 48封装。

商品特性

四个高性能、多级、Δ-Σ数模转换器
差分电压输出
满量程输出（差分）：6.15VPP
支持高达216kHz的采样频率
典型动态性能（24位数据）
- 动态范围（A加权）：118dB
- 总谐波失真加噪声（THD + N）：-100dB
线性相位、8倍过采样数字插值滤波器
针对32kHz、44.1kHz和48kHz采样率的数字去加重滤波器
软静音功能
- 通过MUTE输入引脚实现全通道静音
- 软件模式下可实现每通道静音
数字衰减（仅软件模式）
- 衰减范围：0dB至 - 119.5dB
- 256级，每级0.5dB
输出相位反转（仅软件模式）
零数据静音（仅软件模式）
音频串行端口
- 支持左对齐、右对齐、I2S和TDM数据格式
- 接受16位、18位、20位和24位二进制补码PCM音频数据
独立或软件控制配置模式
四线串行外设接口（SPI）端口，在软件模式下提供控制寄存器访问
电源：+5V模拟，+3.3V数字
功耗
- fS = 48kHz时，典型值为203mW
- fS = 96kHz时，典型值为220mW
- fS = 192kHz时，典型值为236mW
掉电模式
小型48引脚TQFP封装

应用领域

数字混音控制台
数字音频工作站
数字音频效果处理器
广播演播室设备
环绕声处理器
高端AV接收器

	属性	参数值
	商品目录	ADC/DAC-专用型
	分辨率	24
	通道数	4
	工作电压	3.3V~5V
	接口类型	SPI；I2S

	属性	参数值
	芯片类型参数/描述	音频解码器
	工作温度	-10℃~+70℃
	数据速率	24MHz
	采样率	216kHz
