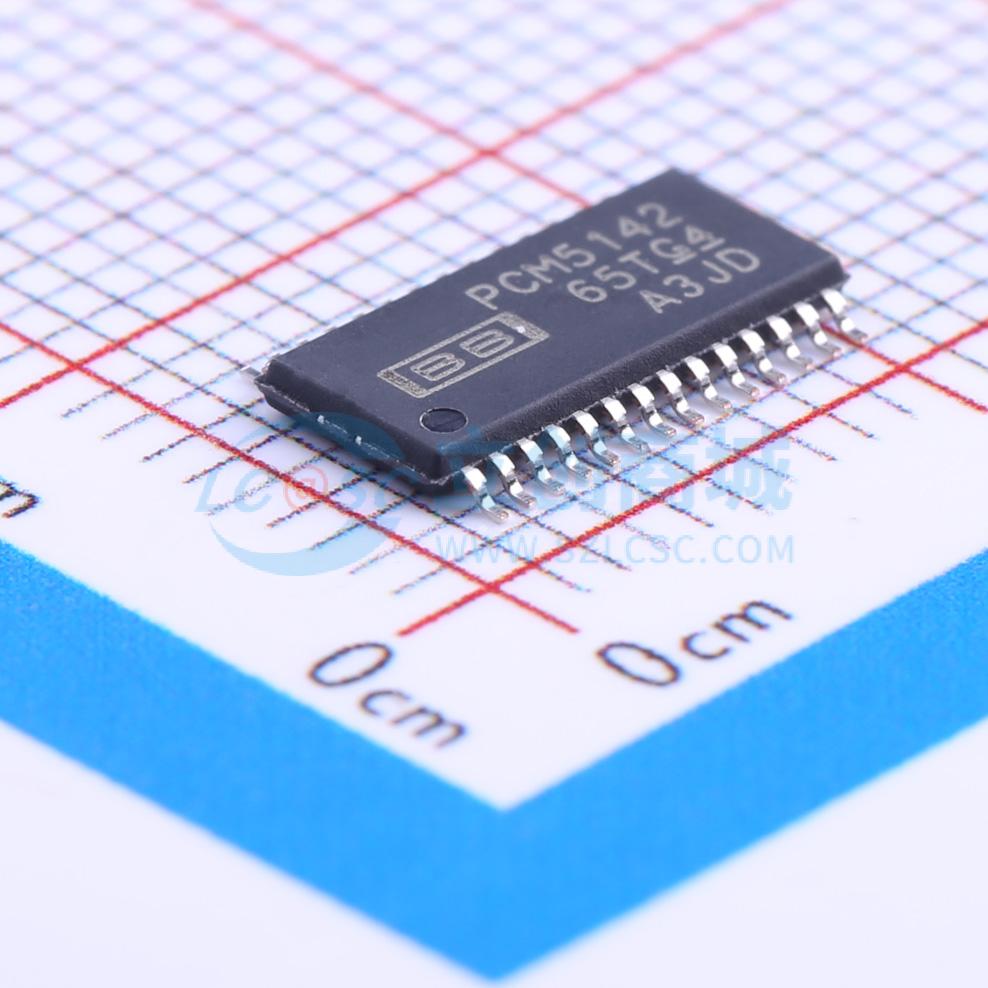

温馨提醒：图片仅供参考，商品以实物为准

PCM5142PWR

112/106dB音频立体声DAC，具有32位、384kHz脉冲编码调制（PCM）接口

描述: PCM5142 具有 PCM 接口和完全可编程 miniDSP 的 2V RMS DIRECTPATH 112 dB 音频立体声 DAC
品牌名称: TI(德州仪器)
商品型号: PCM5142PWR
商品编号: C180370
商品封装: TSSOP-28
包装方式: 编带
商品毛重: 0.385克(g)

商品参数

商品概述

PCM514x 器件属于单片CMOS 集成电路系列，由立体声数模转换器(DAC) 和采用薄型小外形尺寸(TSSOP) 封装的附加支持电路组成。PCM514x 使用TI 最新一代高级分段DAC 架构产品，可实现出色的动态性能并提升针对时钟抖动的耐受度。 PCM514x 系列器件集成了一个完全可编程的miniDSP 内核，允许开发人员将滤波器、动态范围控件、定制插值器等各类功能集成到相关产品中。 PCM514x 提供 2.1 VRMS 中央接地输出（设计人员无需在输出上连接隔直电容）以及传统意义上与单电源线路驱动器相关的外部静音电路。集成的线路驱动器支持低至1kΩ 的负载，允许PCM514x 驱动多达10 个并联产品（例如LCD TV、DVDR 和AV 接收器），性能优于所有其他基于电荷泵的线路驱动器。器件上集成的PLL 免除了对于系统时钟（通常称为主时钟）的需要，从而实现一个3 线制 I2C 连接并减少了系统电磁干扰(EMI)。

商品特性

可编程miniDSP
市场领先的低带外噪声特性
可选数字滤波器延迟与性能
无需隔离直流电流的电容器
集成的负电荷泵
智能静音系统；软斜升或斜降搭配模拟静音，实现120dB 静音信噪比(SNR)
具有BCK 基准的集成高性能音频锁相环(PLL)，可在内部生成SCK
接受16 位、20 位、24 位和32 位音频数据
脉冲编码调制(PCM) 数据格式：IS、左对齐、右对齐、时分复用(TDM)/数字信号处理(DSP)
通用串行接口(SPI) 或者I2C 控制
软件或者硬件配置
当LRCK 和BCK 被置为无效时，自动进入省电模式
1.8V 或3.3V 故障安全低电压互补金属氧化物半导体(LVCMOS) 数字输入
单电源供电运行：3.3V（模拟），1.8V 或3.3V（数字）
集成型加电复位
小型28-pin TSSOP 封装

应用领域

A/V 接收器
DVD，BD 播放器
HDTV 接收器
需要 2 VRMS 音频输出的应用

	属性	参数值
	商品目录	ADC/DAC-专用型
	分辨率(位)	24
	通道数	2
	工作电压	1.65V~3.46V
	接口类型	I2C；SPI
	芯片类型	音频解码器
	工作温度	-25℃~+85℃

	属性	参数值
	采样率	384kHz
	静态电流(Iq)	600uA
	积分非线性	-
	功能特性	可编程增益；掉电模式；数字滤波
	ADC架构	-
	微分非线性	-
