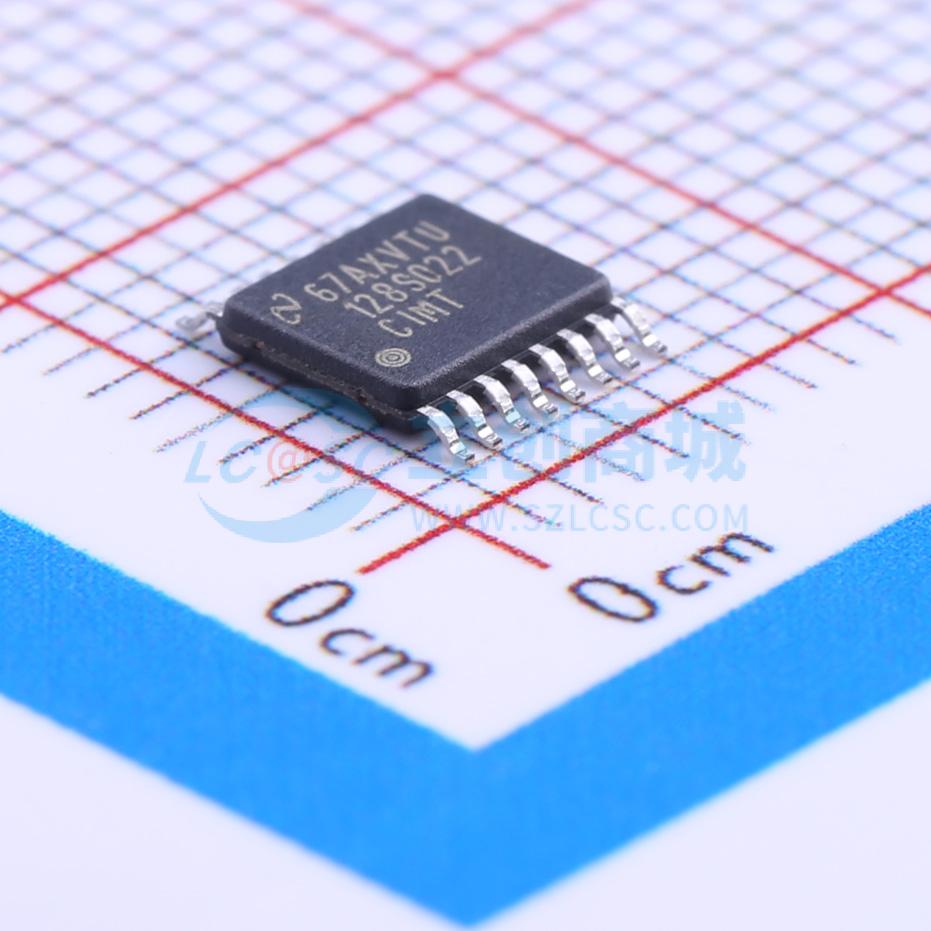

温馨提醒：图片仅供参考，商品以实物为准

ADC128S022CIMTX/NOPB

8通道、50 ksps至200 ksps、12bit ADC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 低功耗八通道CMOS12位模数转换器，支持可变电源管理，独立的模拟和数字电源，兼容SPI/QSPI/MICROWIRE/DSP
品牌名称: TI(德州仪器)
商品型号: ADC128S022CIMTX/NOPB
商品编号: C180424
商品封装: TSSOP-16
包装方式: 编带
商品毛重: 0.183克(g)

商品参数

商品概述

ADC128S022器件是一款低功耗、八通道CMOS 12位模数转换器，其转换吞吐量速率范围为50 ksps至200 ksps。该转换器基于带有内部跟踪保持电路的逐次逼近寄存器架构。它可配置为在输入IN0至IN7接受多达八个输入信号。输出串行数据为纯二进制格式，与多种标准兼容，如SPI、QSPI、MICROWIRE和许多常见的DSP串行接口。 ADC128S022可采用独立的模拟和数字电源供电。模拟电源（Vₐ）范围为2.7 V至5.25 V，数字电源（Vᴅ）范围为2.7 V至Vₐ。使用3 V或5 V电源时，正常功耗分别为1.2 mW和7.5 mW。掉电功能可将功耗降低至：使用3 V电源时为0.06 μW，使用5 V电源时为0.25 μW。 ADC128S022采用16引脚TSSOP封装。可确保在-40°C至+105°C的扩展工业温度范围内正常工作。

商品特性

八个输入通道
可变电源管理
独立的模拟和数字电源
与SPI/QSPI/MICROWIRE/DSP兼容
采用16引脚TSSOP封装
转换速率：50 ksps至200 ksps
微分非线性（Vₐ = Vᴅ = 5 V）：+1 / -0.7 LSB（最大值）
积分非线性（Vₐ = Vᴅ = 5 V）：±1 LSB（最大值）
功耗 – 3 V电源：1.2 mW（典型值） 5 V电源：7.5 mW（典型值）

应用领域

汽车导航
便携式系统
医疗仪器
移动通信
仪器仪表和控制系统

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	12位
	采样率	50kHz
	通道数	8
	工作电压	2.7V~5.25V
	接口类型	SPI
	差分输入	否

	属性	参数值
	积分非线性	1LSB
	工作温度	-40℃~+105℃
	信噪比	73dB
	时钟频率(fc)	50kHz~3.2MHz
	ADC架构	SAR
	静态电流	410uA
