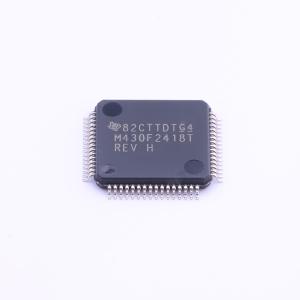

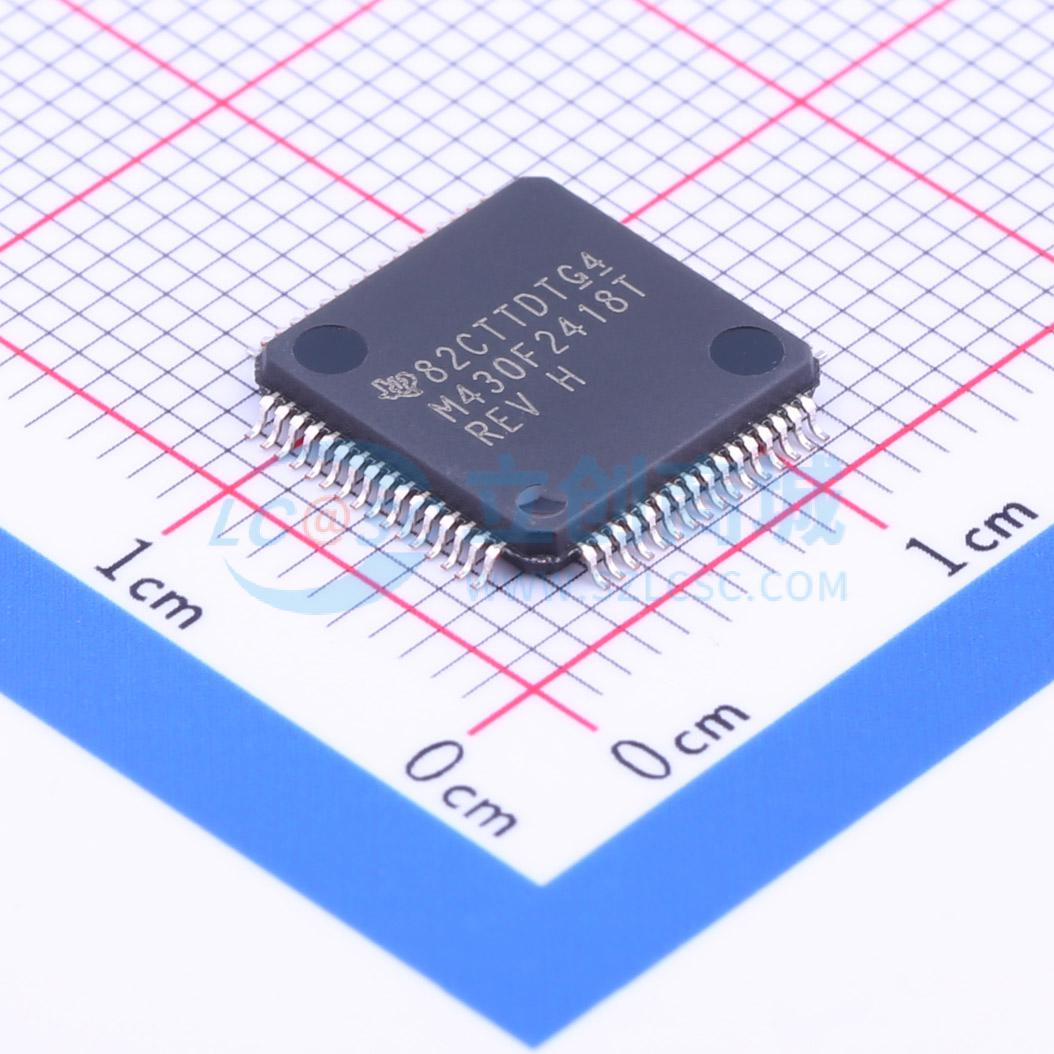

MSP430F2418TPMR

具有 116KB 闪存、8KB SRAM、12 位 ADC、比较器、I2C/SPI/UART 和硬件乘法器的 16MHz MCU

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MSP430F2418 具有 116KB 闪存、8KB SRAM、12 位 ADC、比较器、I2C/SPI/UART 和硬件乘法器的 16MHz MCU
品牌名称: TI(德州仪器)
商品型号: MSP430F2418TPMR
商品编号: C180429
商品封装: LQFP-64(10x10)
包装方式: 编带
商品毛重: 1.152克(g)

商品参数

商品概述

德州仪器的MSP430系列超低功耗微控制器包含多个设备，这些设备具有针对不同应用的不同外设组合。该架构结合五种低功耗模式，优化以实现便携式测量应用中的延长电池寿命。该设备具有强大的16位RISC CPU、16位寄存器和常数生成器，有助于实现最大代码效率。校准的数字控制振荡器（DCO）允许从低功耗模式到活动模式的唤醒时间少于1 µs。

MSP430F261x和MSP430F241x系列是带有两个内置16位定时器、快速12位A/D转换器、比较器、双12位D/A转换器、四个通用串行通信接口（USCI）模块、DMA以及多达64个I/O引脚的微控制器配置。MSP430F241x设备与MSP430F261x设备相同，只是没有实现DAC12和DMA模块。

典型应用包括传感器系统、工业控制应用和手持仪表。12mm x 12mm LQFP-64封装也作为非磁性封装提供，适用于医疗成像应用。

商品特性

低供电电压范围：1.8V 至 3.6V
超低功耗 - 活动模式：1 MHz、2.2 V 时为 365 µA - 待机模式（VLO）：0.5 µA - 关闭模式（RAM 保持）：0.1 µA
从待机模式唤醒时间少于 1 µs
16 位 RISC 架构，指令周期时间为 62.5 ns
三通道内部 DMA
12 位模数转换器（A/D），带内部参考、采样保持和自动扫描功能
双 12 位数模转换器（D/A），带同步功能
16 位 Timer_A，带三个捕获/比较寄存器
16 位 Timer_B，带七个带影子寄存器的捕获/比较寄存器
片上比较器
四个通用串行通信接口（USCIs）
- USCI_A0 和 USCI_A1
  - 增强型 UART，支持自动波特率检测
  - IrDA 编码器和解码器
  - 同步 SPI
- USCI_B0 和 USCI_B1
  - I2C
  - 同步 SPI
电源电压监控器，带可编程电平检测
掉电检测器
引导加载程序
串行板载编程，无需外部编程电压，通过安全熔丝实现可编程代码保护
系列成员：
- MSP430F2416 - 92KB + 256B 闪存 - 4KB RAM
- MSP430F2417 - 92KB + 256B 闪存 - 8KB RAM
- MSP430F2418 - 116KB + 256B 闪存 - 8KB RAM
- MSP430F2419 - 120KB + 256B 闪存 - 4KB RAM
- MSP430F2616 - 92KB + 256B 闪存 - 4KB RAM
- MSP430F2617 - 92KB + 256B 闪存 - 8KB RAM
- MSP430F2618 - 116KB + 256B 闪存 - 8KB RAM
- MSP430F2619 - 120KB + 256B 闪存 - 4KB RAM
封装类型：80 引脚四边扁平封装（LQFP）、64 引脚 LQFP 和 113 引脚球栅阵列（BGA）

应用领域

传感器系统
工业控制应用
手持仪表
医疗成像应用（非磁性封装）

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	MSP430 CPU16
	CPU最大主频	16MHz
	CPU位数	16 Bit
	程序存储容量	116KB
	程序存储器类型	FLASH
	RAM容量	8KB

	属性	参数值
	EEPROM容量	-
	I/O数量	48
	ADC(位数)	12bit
	振荡器类型	内置
	工作电压	1.8V~3.6V
	工作温度	-40℃~+105℃
