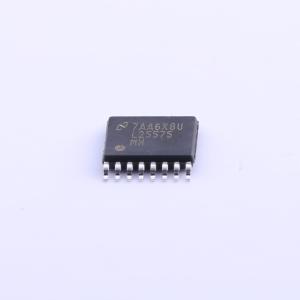

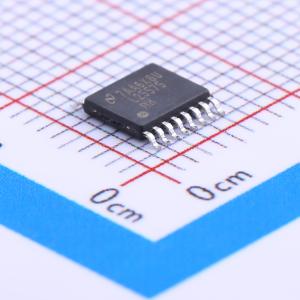

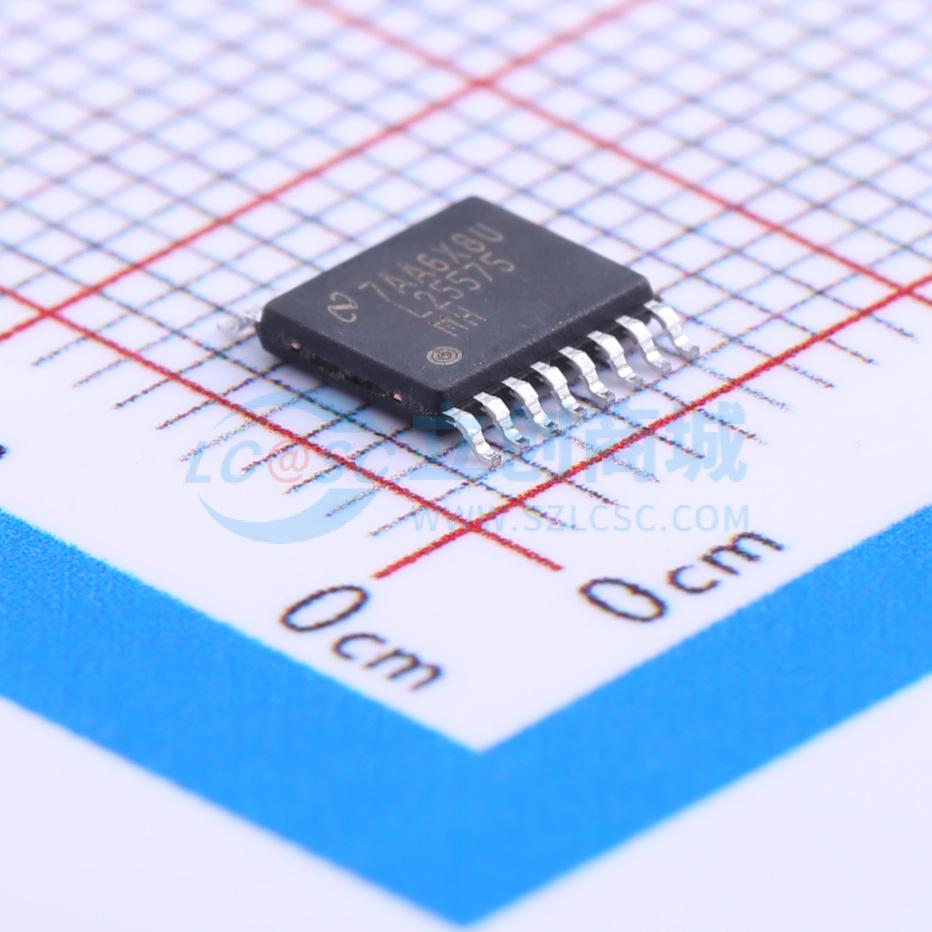

LM25575MHX/NOPB

42V 1.5A 降压开关稳压器

描述: LM25575是一款易于使用的降压调节器,具有42V的输入电压范围和1.5A的连续输出电流。它集成了一个330mΩ的N-Channel MOSFET,支持6V到42V的超宽输入电压范围,可调输出电压低至1.225V。该调节器采用模拟电流模式控制架构,提供内在的线性和负载瞬态响应,同时简化了环路补偿。开关频率可在50kHz到1MHz之间调整,支持外部时钟同步,具备多种保护功能,包括逐周期限流、短路保护、热关断和远程关断。LM25575采用HTSSOP-16封装,带有散热垫。
品牌名称: TI(德州仪器)
商品型号: LM25575MHX/NOPB
商品编号: C180431
商品封装: HTSSOP-16-EP
包装方式: 编带
商品毛重: 0.158克(g)

商品参数

商品概述

LM25575是一款易于使用的降压稳压器，使设计工程师能够使用最少的元件来设计和优化可靠的电源。LM25575的输入电压范围为6 V至42 V，通过集成的330 mΩ N沟道MOSFET可提供1.5 A的连续输出电流。该稳压器采用仿真电流模式架构，具有固有的线性调节能力、出色的负载瞬态响应，且易于进行环路补偿，同时没有传统电流模式稳压器在低占空比方面的常见限制。工作频率可在50 kHz至1 MHz之间调节，以便优化尺寸和效率。为降低EMI，频率同步引脚可使LM(2)557x系列的多个IC实现自同步或与外部时钟同步。LM25575具备逐周期电流限制、短路保护、热关断和远程关断功能，确保了可靠性。该器件采用增强散热型HTSSOP - 16封装，具有用于散热的裸露芯片连接焊盘。LM25575得到了全套WEBENCH®在线设计工具的支持。

商品特性

集成42 V、330 mΩ N沟道MOSFET
超宽输入电压范围：6 V至42 V
可调输出电压低至1.225 V
1.5%反馈参考精度
单电阻即可将工作频率在50 kHz至1 MHz之间调节
主/从频率同步
可调软启动
仿真电流模式控制架构
宽带宽误差放大器
内置保护功能
HTSSOP - 16EP（裸露焊盘）
使用WEBENCH®电源设计器为LM25575创建定制设计

应用领域

工业

交货周期

订货19-21个工作日

购买数量

(2500个/圆盘，最小起订量 2500 个)

个

起订量：2500 个2500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	6V~42V
	输出电压	-
	输出电流	1.5A
	开关频率	50kHz~1MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	-
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	-
