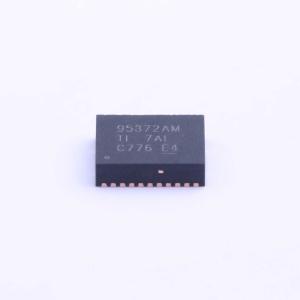

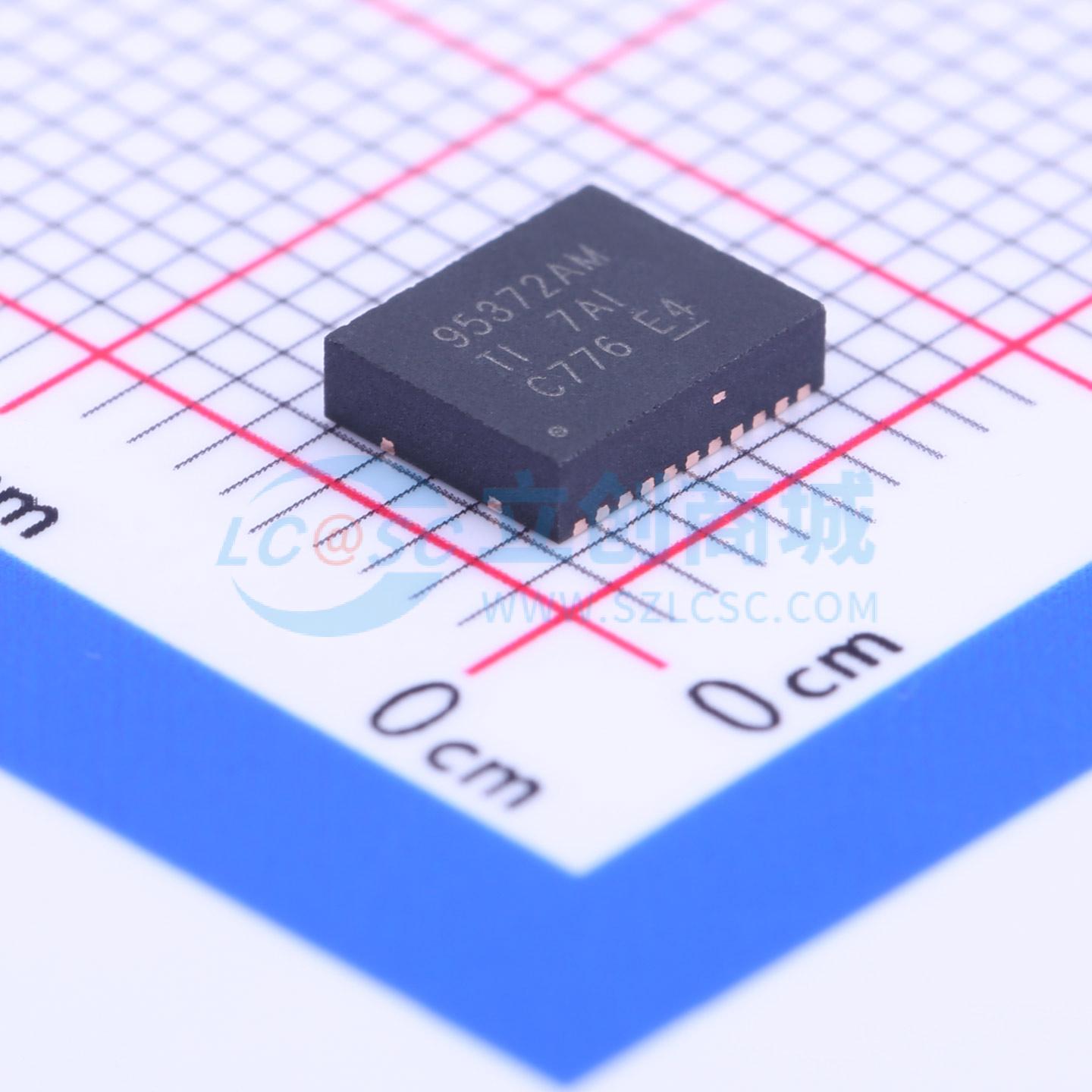

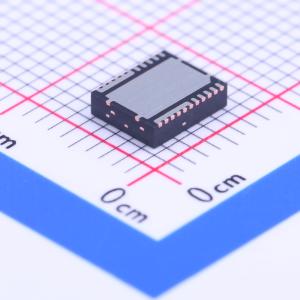

CSD95372AQ5M

CSD95372AQ5M NexFET™功率级是专为高功率、高密度同步降压转换器而进行高度优化的设计。该产品集成了驱动IC和NexFET技术，以实现功率级开关功能。驱动IC内置可选的二极管仿真功能，可实现不连续导电模式（DCM）运行，以提高轻载效率。这种组合在5×6 mm的小型封装中实现了高电流、高效率和高速开关能力。它还集成了温度传感功能，以简化系统设计并提高精度。此外，印刷电路板（PCB）焊盘布局经过优化，有助于缩短设计时间并简化整个系统设计的完成过程。

• 60 A连续工作电流能力
• 30 A时系统效率达92.4%
• 30 A时超低功率损耗3.3 W
• 高频运行（高达2 MHz）
• 高密度 - SON 5×6 mm封装尺寸
• 超低电感封装
• 系统优化的PCB焊盘布局
• 兼容3.3 V和5 V PWM信号
• 带固定导通时间控制模式（FCCM）的二极管仿真模式
• 模拟温度输出
• 输入电压高达16 V
• 三态PWM输入
• 集成自举开关
• 优化的死区时间，用于防止直通
• 符合RoHS标准 - 无铅端子镀层
• 无卤

• 多相同步降压转换器 - 高频应用
• 高电流、低占空比应用
• 负载点DC-DC转换器
• 内存和显卡
• 台式机和服务器VR11.x和VR12.x的V核心同步降压转换器
