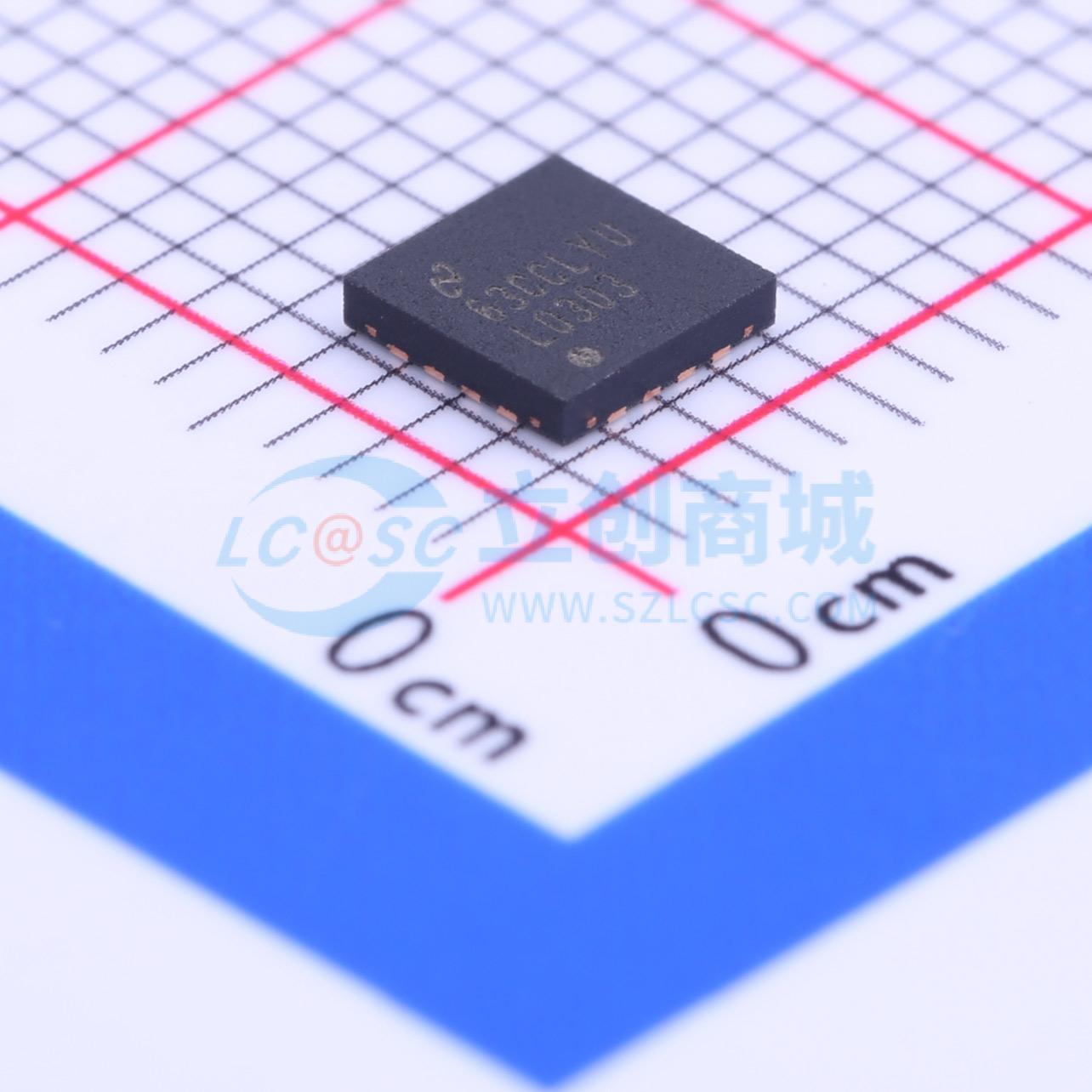

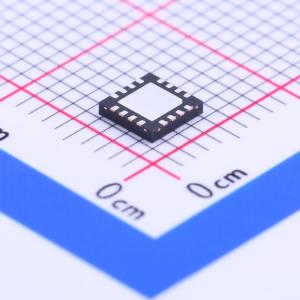

LMH0303SQ/NOPB
LMH0303 3-Gbps HD/SD SDI Cable Driver With Cable Detect
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 支持ST 424 (3G)、ST 292 (HD) 和 ST 259 (SD) 标准，数据速率高达2.97 Gbps，具有电缆检测功能。
- 品牌名称
- TI(德州仪器)
- 商品型号
- LMH0303SQ/NOPB
- 商品编号
- C181261
- 商品封装
- QFN-16-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.129克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 视频接口芯片 | |
| 类型 | 驱动器 | |
| 数据接口 | SMBus | |
| 数据速率 | 2.97Gbps |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3.13V~3.46V | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 链路状态监测 |
商品概述
LMH0303是一款带线缆检测功能的3-Gbps高清/标清串行数字接口线缆驱动器，适用于串行数字视频应用，可驱动传输速率最高达2.97 Gbps的75Ω传输线，集成智能感应功能用于提升系统诊断能力，相关功能可通过SMBus接口访问。
商品特性
- 支持ST 424（3G）、ST 292（HD）、ST 259（SD）标准，最高支持2.97 Gbps的数据速率
- 支持270 Mbps速率的DVB-ASI
- 输出端集成线缆检测功能
- 输入端集成信号丢失检测功能
- 具备输出驱动器掉电控制功能
- SD模式典型功耗为130 mW，HD模式典型功耗为155 mW，节能模式典型功耗为4 mW
- 采用单路3.3 V电源供电
- 输出为75Ω单端输出，输入为100Ω差分输入
- 压摆率可配置选择
- 工作温度范围为-40℃~85℃，为工业级温度范围
- 采用16引脚WQFN封装，封装引脚兼容LMH0302
- 线缆检测功能可感应近端终端，判断输出BNC是否正确连接线缆，输入信号丢失检测可检测输入端是否存在有效信号，检测结果可用于触发系统故障提醒，激活深度节能模式
- 输出幅度可通过SMBus以5 mV步进实现±10%调节
应用领域
- ST 424、ST 292、ST 344、ST 259标准串行数字接口
- 数字视频路由器和交换机
- 分配放大器
- 串行数字视频领域
