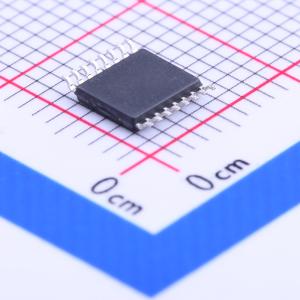

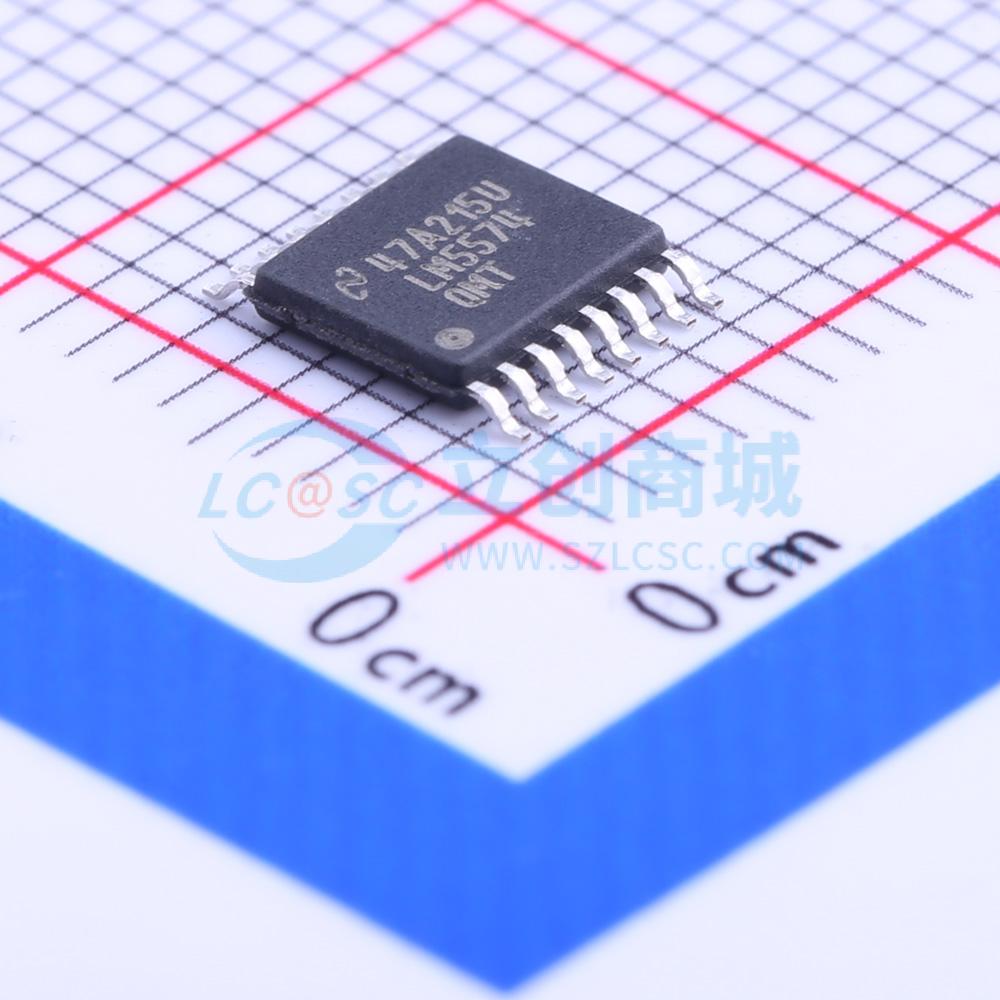

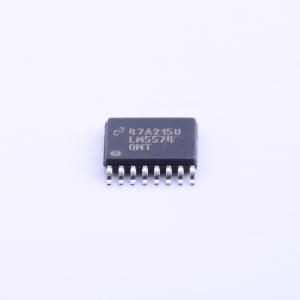

LM5574QMTX/NOPB

描述: LM5574-Q1 75V、0.5A 降压开关稳压器
品牌名称: TI(德州仪器)
商品型号: LM5574QMTX/NOPB
商品编号: C181263
商品封装: TSSOP-16
包装方式: 编带
商品毛重: 0.183克(g)

商品参数

商品概述

LM5574是一款易于使用的SIMPLE SWITCHER®降压稳压器，使设计工程师能够使用最少的元件来设计和优化可靠的电源。LM5574的输入电压范围为6 - 75V，通过集成的750mΩ N沟道MOSFET可提供0.5A的连续输出电流。该稳压器采用模拟电流模式架构，具有固有的线性调节能力、出色的负载瞬态响应，且易于进行环路补偿，同时避免了传统电流模式稳压器在低占空比下的常见限制。工作频率可在50kHz至500kHz之间调节，以便优化尺寸和效率。为降低EMI，频率同步引脚可使LM(2)557x系列的多个IC实现自同步或与外部时钟同步。LM5574具备逐周期电流限制、短路保护、热关断和远程关断功能，确保了可靠性。该器件采用TSSOP - 16封装。LM5574得到了全套WEBENCH®在线设计工具的支持。

商品特性

LM5574 - Q1是符合AEC - Q100 1级标准的汽车级产品（工作结温范围为 - 40℃至 + 125℃）
集成75V、750mΩ N沟道MOSFET
超宽输入电压范围：6V至75V
可调输出电压低至1.225V
反馈参考精度为1.5%
可通过单个电阻将工作频率在50kHz至500kHz之间调节
主/从频率同步
可调软启动
模拟电流模式控制架构
宽带宽误差放大器
内置保护功能
可应要求提供符合AEC - Q100 0级标准的汽车级产品数据手册（工作结温范围为 - 40℃至 + 150℃）

应用领域

汽车领域
工业领域

交货周期

订货5-7个工作日

购买数量

(2500个/圆盘，最小起订量 2500 个)

个

起订量：2500 个2500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	6V~75V
	输出电压	1.225V~70V
	输出电流	500mA
	开关频率	500kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
