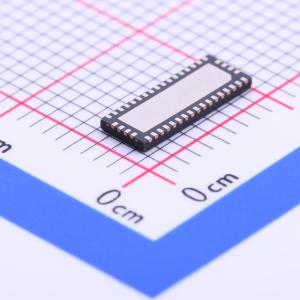

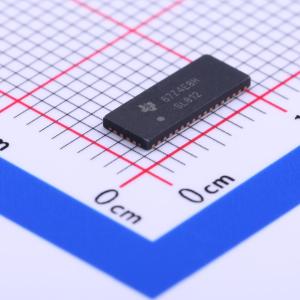

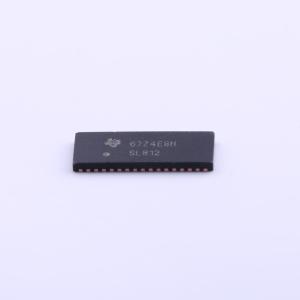

TS3DDR3812RUAR

TS3DDR3812是一款12通道、1:2复用器/解复用器开关，专为DDR3应用而设计。它采用3至3.6 V电源供电，具备低且平坦的导通电阻以及低I/O电容，典型带宽可达1.675 GHz。 通道A₀至A₁₁分为两组，每组6位，并通过两个名为SEL1和SEL2的数字输入进行独立控制。这些选择输入控制每个6位DDR3源的开关位置，并允许将它们路由到两个端点之一。或者，该开关可用于将单个端点连接到两个6位DDR3源之一。若要切换12位DDR3源，只需在外部将SEL1和SEL2连接在一起，并通过单个GPIO输入控制所有12个通道。使能（EN）输入可在芯片不使用时将其置于高阻抗（Hi-Z）状态。 这些特性使TS3DDR3812成为内存、模拟/数字视频、局域网和其他高速信号切换应用的理想选择。

• 与DDR3 SDRAM标准（JESD79 - 3D）兼容
• 1.675 GHz宽带宽
• 低传播延迟（tₚd = 典型值40 ps）
• 低位间偏斜（tₛₖ₀ = 典型值±6 ps）
• 低且平坦的导通电阻（rₒₙ = 典型值8 Ω）
• 低输入/输出电容（Cₒₙ = 典型值5.6 pF）
• 低串扰（Xₜₐₗₖ = -43 dB，250 MHz时典型值）
• Vcc工作范围为3 V至3.6 V
• 数据I/O端口轨到轨切换（0至Vcc）
• 上下6通道独立开关控制逻辑
• 专用使能逻辑支持高阻抗（Hi - Z）模式
• IOFF保护可防止掉电状态（Vcc = 0 V）下的电流泄漏
• 静电放电（ESD）性能符合JESD22标准测试：2000 V人体模型（A114B，II类），1000 V带电器件模型（C101）
• 42引脚RUA封装（9×3.5 mm，0.5 mm间距）

• DDR3信号切换
• 双列直插式内存模块（DIMM）
• 笔记本电脑/台式电脑
• 服务器
