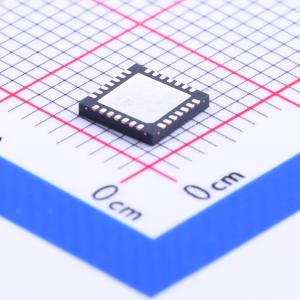

温馨提醒：图片仅供参考，商品以实物为准

ADS1293CISQ/NOPB

ADS1293低功耗3通道24bit 生物电势测量模拟前端

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ADS1293集成了便携式、低功耗医疗、运动和健身心电图（ECG）应用所需的所有常见功能。具有高集成度和卓越性能，使创建尺寸更小、功耗更低、总体成本更低的医疗仪器系统成为可能。
品牌名称: TI(德州仪器)
商品型号: ADS1293CISQ/NOPB
商品编号: C181260
商品封装: QFN-28-EP(5x5)
包装方式: 编带
商品毛重: 0.3克(g)

商品参数

商品概述

ADS1293集成了便携式、低功耗医疗、运动和健身心电图（ECG）应用中常见的所有功能。凭借高度集成和卓越性能，ADS1293能够显著减小尺寸、降低功耗和总体成本，从而创建可扩展的医疗仪器系统。 ADS1293具备三个高分辨率通道，最高可运行至25.6 ksps。每个通道可独立编程设置特定采样率和带宽，使用户能够针对性能和功耗优化配置。所有输入引脚均集成了EMI滤波器，并可通过灵活的路由开关连接到任意通道。灵活的路由还允许进行独立的导联脱落检测、右腿驱动以及威尔逊/戈德伯格参考端生成，无需外部重新连接导联。对于不使用数字起搏检测的应用，第四个通道可用于外部模拟起搏检测。 ADS1293集成了自诊断报警系统，用于检测系统何时超出工作条件范围。此类事件会报告给错误标志。错误标志的总体状态可通过专用的ALARMB引脚以信号形式输出。该器件采用5 mm×5 mm×0.8 mm、28引脚LLP封装。工作温度范围为 -20℃至85℃。

商品特性

三个带同步起搏输出的高分辨率数字ECG通道
抗EMI输入
低功耗：0.3 mW/通道
输入参考噪声：7 μVpp（40 Hz带宽）
输入偏置电流：175 pA
数据速率：最高25.6 ksps
差分输入电压范围：±400 mV
模拟电源电压：2.7 V至5.5 V
数字I/O电源电压：1.65 V至3.6 V
右腿驱动放大器
交流和直流导联脱落检测
威尔逊和戈德伯格端子
用于中断驱动诊断的ALARMB引脚
电池电压监测
内置振荡器和参考源
灵活的掉电和待机模式

应用领域

便携式1/2/3/5/6/7/8/12导联ECG
患者生命体征监测：动态心电图、事件监测、压力测试和远程医疗
自动体外除颤器
运动和健身（心率和ECG）

	属性	参数值
	商品目录	模拟前端(AFE)
	分辨率	24位
	增益漂移	11ppm/℃
	工作电压	2.7V~5.5V
	信噪比	106dB
	工作温度	-20℃~+85℃
	数据速率	25.6kHz

	属性	参数值
	时钟频率(fc)	409.6kHz；370kHz~450kHz
	采样率	25.6kHz
	基准电压值	2.4V
	基准电压源温漂	11ppm/℃
	静态电流	80uA
	接口类型	SPI
