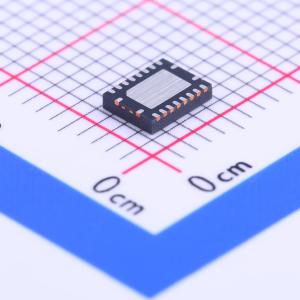

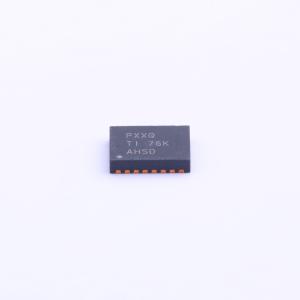

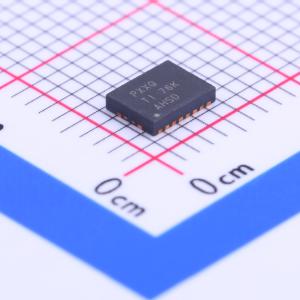

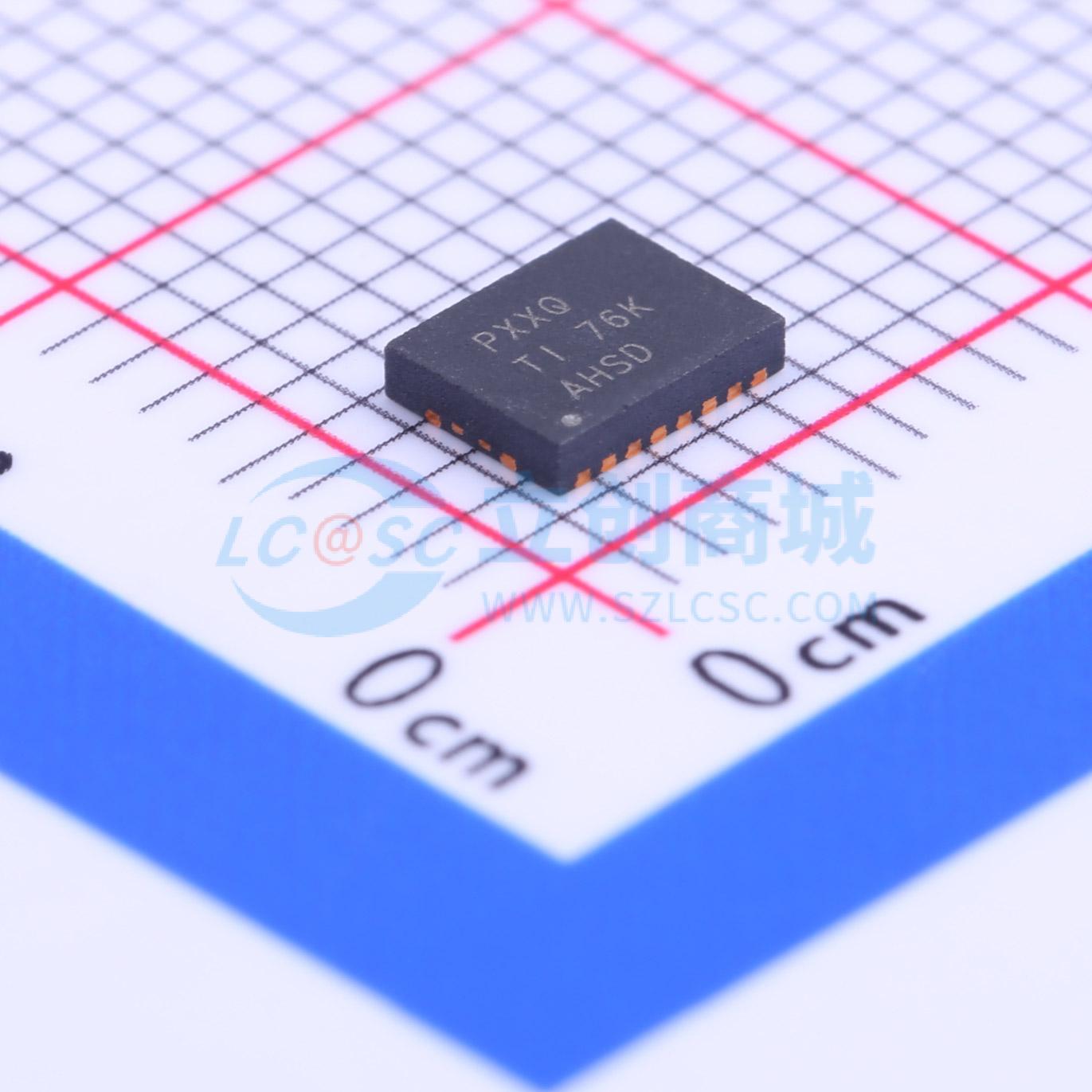

TPS40170QRGYRQ1

TPS40170-Q1器件是一款功能齐全的同步PWM降压控制器，其输入电压范围为4.5 V至60 V，针对高功率密度、高可靠性的直流-直流转换器应用进行了优化。该控制器采用带输入电压前馈补偿的电压模式控制，可对输入电压变化做出即时响应。开关频率可在100 kHz至600 kHz之间进行编程设置。 TPS40170-Q1器件具备一套完整的系统保护和监测功能，如可编程欠压锁定（UVLO）、通过检测低端FET实现的可编程过流保护（OCP）、通过检测高端FET实现的可选短路保护（SCP）以及热关断功能。使能引脚可让系统以低电流（典型值为3 μA）模式关断。该控制器支持预偏置输出，提供开漏电源正常（PGOOD）信号，并具备闭环软启动、输出电压跟踪和自适应死区时间控制功能。 TPS40170-Q1器件可实现精度在1%以内的精确输出电压调节。此外，该控制器采用了一种新颖的双向同步方案，其中一个控制器作为主控制器，其他下游控制器作为从控制器，从控制器与主控制器同相或反相180°同步。从控制器可与自由运行开关频率±30%范围内的外部时钟同步。

• 符合汽车应用要求
• 通过AEC-Q100认证，结果如下：器件温度等级1：环境工作温度范围为 -40℃至125℃；器件人体模型（HBM）静电放电分类等级为1C；器件带电器件模型（CDM）静电放电分类等级为C4B
• 宽输入电压范围：4.5 V至60 V
• 参考电压600 mV，精度为1%
• 可编程欠压锁定（UVLO）和迟滞
• 带电压前馈的电压模式控制
• 可编程频率范围：100 kHz至600 kHz
• 支持主从选项的双向频率同步
• 带集成热补偿的低端FET检测过流保护和高端FET检测短路保护
• 可编程闭环软启动
• 支持预偏置输出
• 165℃带迟滞电压跟踪的热关断
• 电源正常（PGOOD）信号
• 使能引脚，低电流关断时电流为1 μA
• 8 V和3.3 V低压差线性稳压器（LDO）输出
• 集成自举二极管
• 20引脚4.5 mm × 3.5 mm VQFN（RGY）封装

• 高级驾驶辅助系统（ADAS）
• 汽车信息娱乐系统和仪表盘
