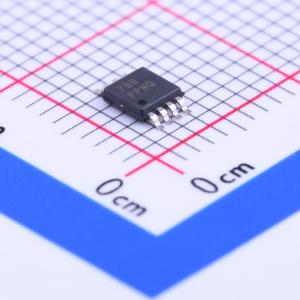

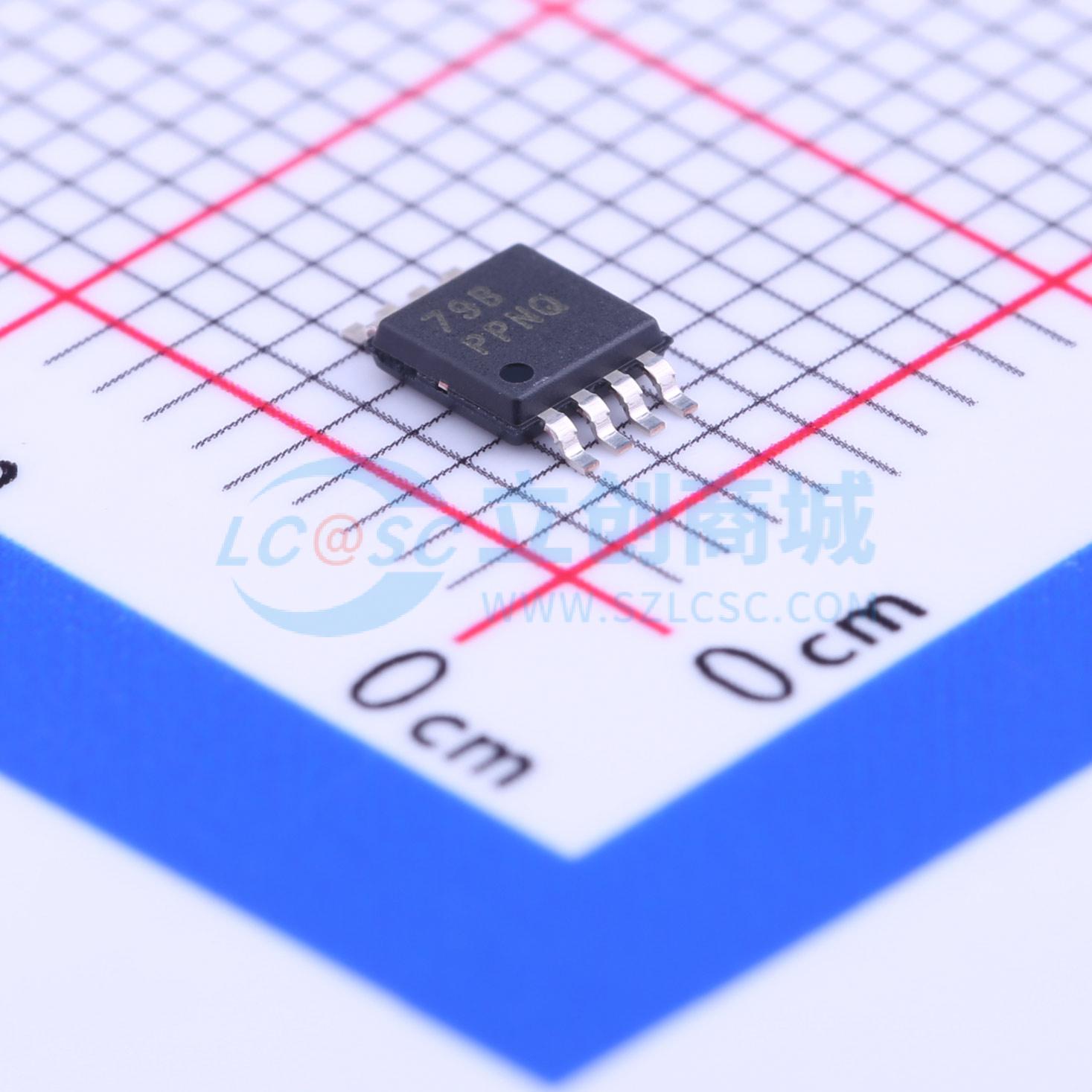

温馨提醒：图片仅供参考，商品以实物为准

TPS7A1633DGNR

3.3V 100mA 60V

SMT扩展库SMT补贴嘉立创PCB免费打样

私有库下单最高享92折

描述: TPS7A16 具有使能端和电源正常状态输出的 60V、5μA Iq、100mA、低压降电压稳压器
品牌名称: TI(德州仪器)
商品型号: TPS7A1633DGNR
商品编号: C181239
商品封装: HVSSOP-8-EP
包装方式: 编带
商品毛重: 0.188克(g)

商品参数

商品概述

TPS7A16系列超低功耗、低压差（LDO）电压稳压器具备超低静态电流、高输入电压以及小型化、高热性能封装等优势。 TPS7A16系列专为连续或间歇性（备用电源）电池供电应用而设计，在这些应用中，超低静态电流对于延长系统电池寿命至关重要。 TPS7A16系列提供一个与标准CMOS逻辑兼容的使能引脚（EN），以及一个带有用户可编程延迟的集成开漏高电平有效电源正常输出（PG）。这些引脚适用于需要电源轨排序的基于微控制器的电池供电应用。此外，TPS7A16非常适合从多节电池解决方案中生成低电压电源，应用范围从高节数电动工具电池组到汽车应用；该器件不仅能提供稳压良好的电压轨，还能在电压瞬变期间承受并维持稳压。这些特性使得电气浪涌保护电路更简单、更具成本效益。

商品特性

宽输入电压范围：3 V至60 V
超低静态电流：5 μA
关断时静态电流：1 μA
输出电流：100 mA
低压差电压：20 mA时为60 mV
精度：2%
可选类型：
- 固定输出电压：3.3 V、5 V；可调版本范围为1.2 V至18.5 V
带可编程延迟的电源正常指示
限流和热关断保护
使用陶瓷输出电容（≥2.2 μF）时稳定
封装：高热性能MSOP - 8和SON - 8 PowerPAD
工作温度范围：-40°C至125°C

应用领域

笔记本电脑、数字电视和专用局域网系统的电源
电动工具及其他电池供电的微处理器和微控制器系统的高节数电池组
汽车音响、导航、信息娱乐及其他汽车系统
烟雾和二氧化碳探测器以及电池供电的报警和安全系统

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	60V
	输出电压	3.3V
	输出电流	100mA
	电源纹波抑制比(PSRR)	50dB@(100Hz)

	属性	参数值
	压差	-
	静态电流(Iq)	5uA
	功能特性	输入欠压保护；过流保护；使能控制；热关断
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
