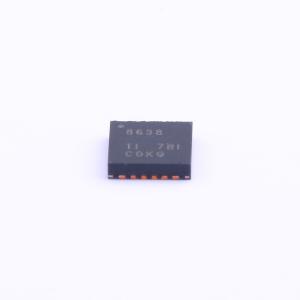

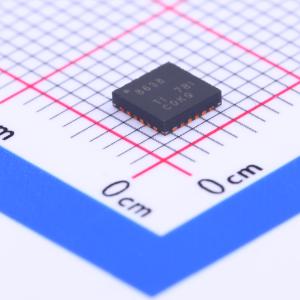

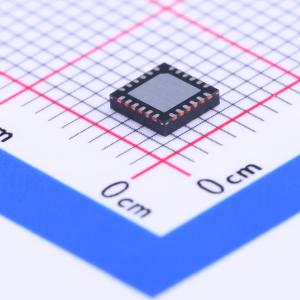

ADS8638SRGER

12bit 、1MSPS、4/8通道、双极性输入、带软件可选量程的SAR模数转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ADS8634和ADS8638是12位模数转换器，能够测量高达±10V的输入信号，采样速率为1MSPS。采用逐次逼近寄存器(SAR)核心，这些ADC提供无延迟的采样保持前端。ADS8634包括一个输入多路复用器，而ADS8638最多可以测量八个输入。
品牌名称: TI(德州仪器)
商品型号: ADS8638SRGER
商品编号: C181245
商品封装: QFN-24-EP(4x4)
包装方式: 编带
商品毛重: 0.131克(g)

商品参数

商品概述

ADS8634和ADS8638（ADS8634/8）是12位模数转换器（ADC），能够以1MSPS的采样率测量高达±10V的输入信号。这些ADC采用逐次逼近寄存器（SAR）内核，提供无转换延迟的采样保持前端。ADS8634包含一个输入多路复用器（mux），最多可测量四个输入信号。ADS8638最多可测量八个输入信号。

除输入多路复用器外，ADS8634/8还具备内部温度传感器、电压基准和用于为每个输入设置报警阈值的数字比较器；因此，仅需极少的外部元件。一个简单的SPI兼容接口用于通信和控制。数字电源电压范围为5V至1.8V，可直接连接到各种处理器和控制器。

ADS8634/8非常适合要求苛刻的工业测量应用，在-40°C至+125°C的扩展工业温度范围内进行了全面规格测试，并采用小尺寸QFN-24封装。

商品特性

可选输入范围：±10V、±5V、±2.5V、0V至10V或0V至5V
搭配外部基准时可达±128
高达1MSPS无转换延迟
出色的性能：
- 12位无失码
- 积分非线性（INL）：±0.9LSB
- 信噪比（SNR）：71.8dB
高度集成：
- 4通道或8通道输入多路复用器
- 温度传感器
- 内部电压基准
- 各通道报警阈值
低功耗：
- 1MSPS时功耗为14.45mW
- 0.1MSPS时功耗为5.85mW
- 灵活的掉电模式
SPI兼容串行接口
扩展温度范围：-40°C至+125°C
小尺寸：4mm×4mm QFN封装

应用领域

工业过程控制（PLC）
数据采集系统
高速闭环系统
数字电源

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交10单

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	12位
	采样率	1MHz
	通道数	8
	工作电压	1.8V~5.25V
	接口类型	SPI
	差分输入	否
	积分非线性	0.9LSB

	属性	参数值
	工作温度	-40℃~+125℃
	信噪比	71.8dB
	时钟频率(fc)	20MHz
	基准电压源	内置
	基准电压源温漂	20ppm/℃
	温度传感器	内置
	ADC架构	SAR
	全量程范围(FSR)	10V；5V；2.5V
