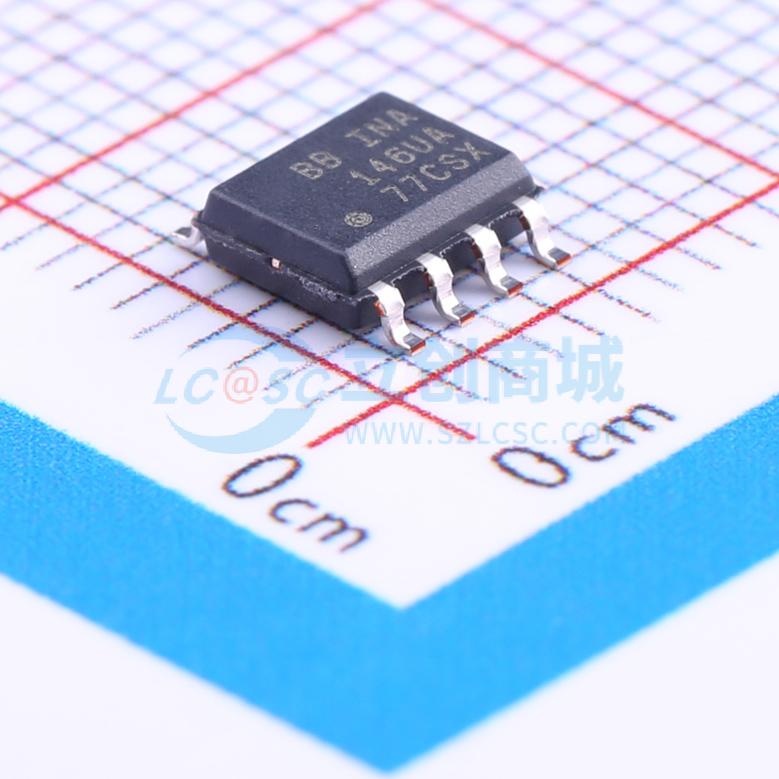

温馨提醒：图片仅供参考，商品以实物为准
INA146UA/2K5
高电压、可编程增益差分放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- INA146 高电压可编程增益差分放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- INA146UA/2K5
- 商品编号
- C180427
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.173克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 差分运放 | |
| 放大器数 | 单路 | |
| 共模抑制比(CMRR) | 80dB | |
| 输入偏置电流(Ib) | 74nA | |
| 输入失调电压(Vos) | 1mV | |
| 增益带宽积(GBP) | 550kHz | |
| 压摆率(SR) | 0.45V/us | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 噪声密度(eN) | 550nV/√Hz@1kHz |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | 15mA | |
| 输入失调电压温漂(Vos TC) | 10uV/℃ | |
| 输入失调电流(Ios) | 5nA | |
| 静态电流(Iq) | 570uA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 4.5V~36V | |
| 双电源(Vee ~ Vcc) | -18V~-2.25V；2.25V~18V | |
| 稳定时间 | 40us |
商品概述
高共模电压：VS = +5V 时为 +40V；VS = ±15V 时为 ±100V 差分增益 = 0.1V/V 至 100V/V：通过外部电阻设置 低静态电流：570μA 宽电源范围：单电源：4.5V 至 36V；双电源：±2.25V 至 ±18V 低增益误差：0.025% 高共模抑制比：80dB SO-8 封装
商品特性
- 高共模电压：VS = +5V 时为 +40V；VS = ±15V 时为 ±100V
- 差分增益 = 0.1V/V 至 100V/V：通过外部电阻设置
- 低静态电流：570μA
- 宽电源范围：单电源：4.5V 至 36V；双电源：±2.25V 至 ±18V
- 低增益误差：0.025%
- 高共模抑制比：80dB
- SO-8 封装
应用领域
- 电流分流测量
- 传感器放大器
- 同步解调器
- 电流和差分线路接收器
- 压控电流源
- 电池供电系统
- 低成本汽车仪表
