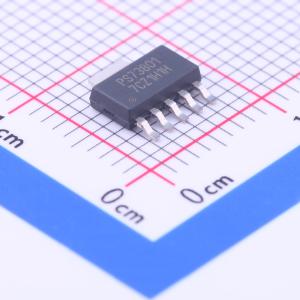

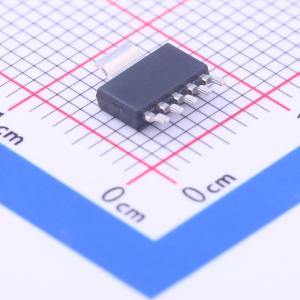

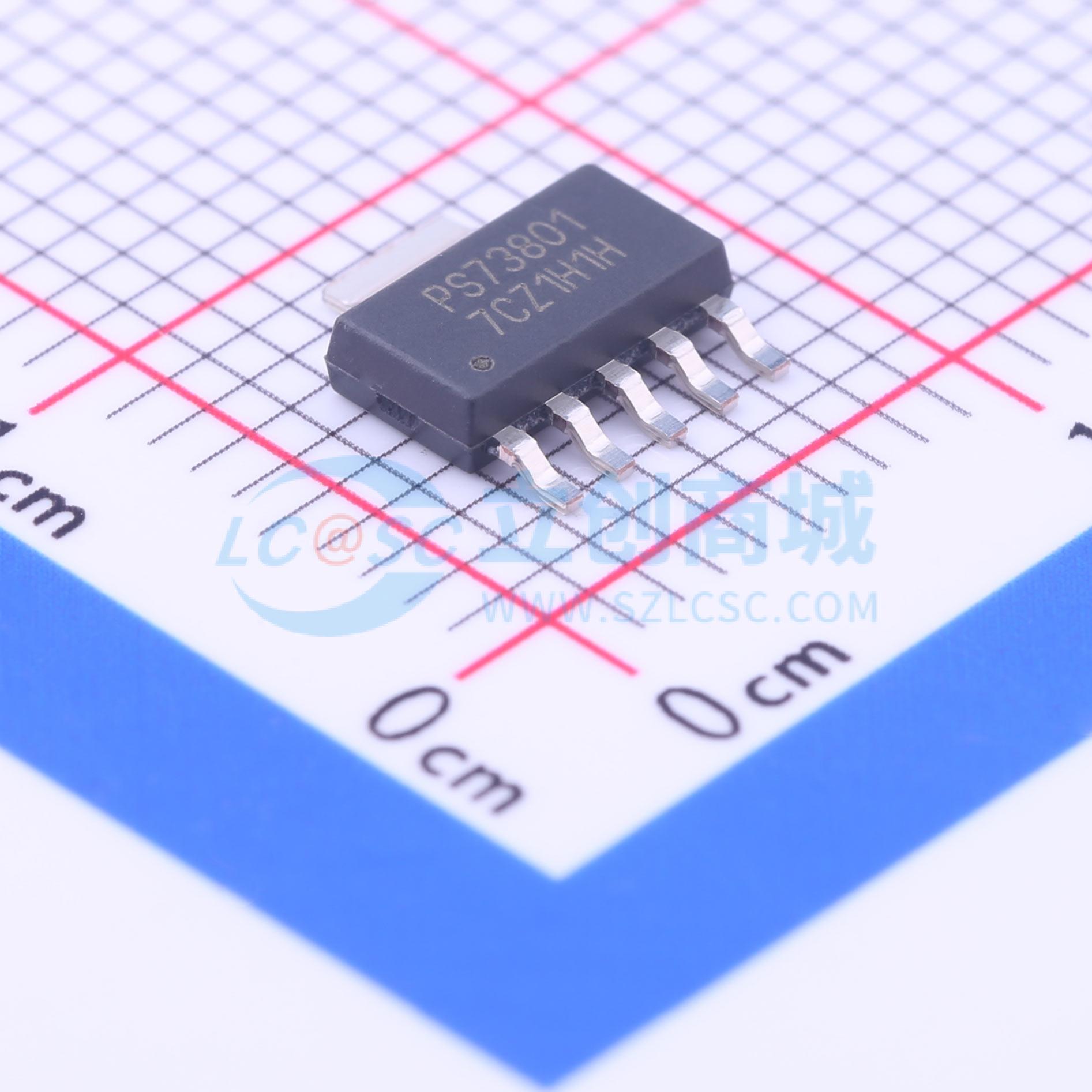

温馨提醒：图片仅供参考，商品以实物为准

TPS73801DCQR

具有反向电流和电压保护功能的 1A、20V、可调节低压降稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS73801 1A、低噪声、快速瞬态响应低压降线性稳压器
品牌名称: TI(德州仪器)
商品型号: TPS73801DCQR
商品编号: C180428
商品封装: SOT-223-6
包装方式: 编带
商品毛重: 0.223克(g)

商品参数

商品概述

TPS73801是一款针对快速瞬态响应进行优化的低压差（LDO）稳压器。该器件可提供1.0 A的输出电流，压差为300 mV。工作静态电流为1 mA，关断时降至小于1 μA。静态电流得到良好控制；与许多其他稳压器不同，它在压差状态下不会升高。除了快速瞬态响应外，TPS73801稳压器的输出噪声非常低，这使其非常适合用于对噪声敏感的射频电源应用。输出电压范围为1.21至20 V。TPS73801稳压器在输出电容低至10 μF时仍能保持稳定。与其他稳压器不同，使用小型陶瓷电容时无需额外增加等效串联电阻（ESR）。内部保护电路包括反接电池保护、限流、热保护和反向电流保护。该器件有一款具有1.21 V参考电压的可调型产品。TPS73801稳压器采用6引脚TO - 223（DCQ）封装。

商品特性

针对快速瞬态响应进行优化
输出电流：1.0 A，压差：300 mV
低噪声：45 μV_RMS（10 Hz至100 kHz），1 mA静态电流，无需保护二极管
压差状态下静态电流可控，输出电压可调：1.21至20 V
关断时静态电流小于1 μA，使用10 μF输出电容时稳定
使用陶瓷电容时稳定，具备反接电池保护
无反向电流，具备热保护

应用领域

3.3 V至2.5 V逻辑电源
开关电源后置稳压器
便携式/电池供电设备

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交28单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	20V
	输出电压	1.21V~20V
	输出电流	1A
	电源纹波抑制比(PSRR)	55dB@(120Hz)
	压差	300mV@(1A)

	属性	参数值
	静态电流(Iq)	1mA
	噪声	45uVrms
	特性	过流保护；带使能；过热保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
