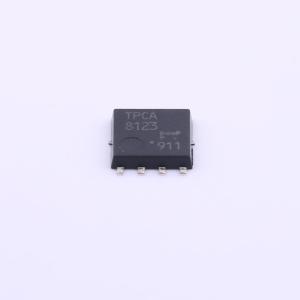

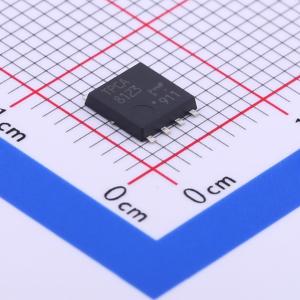

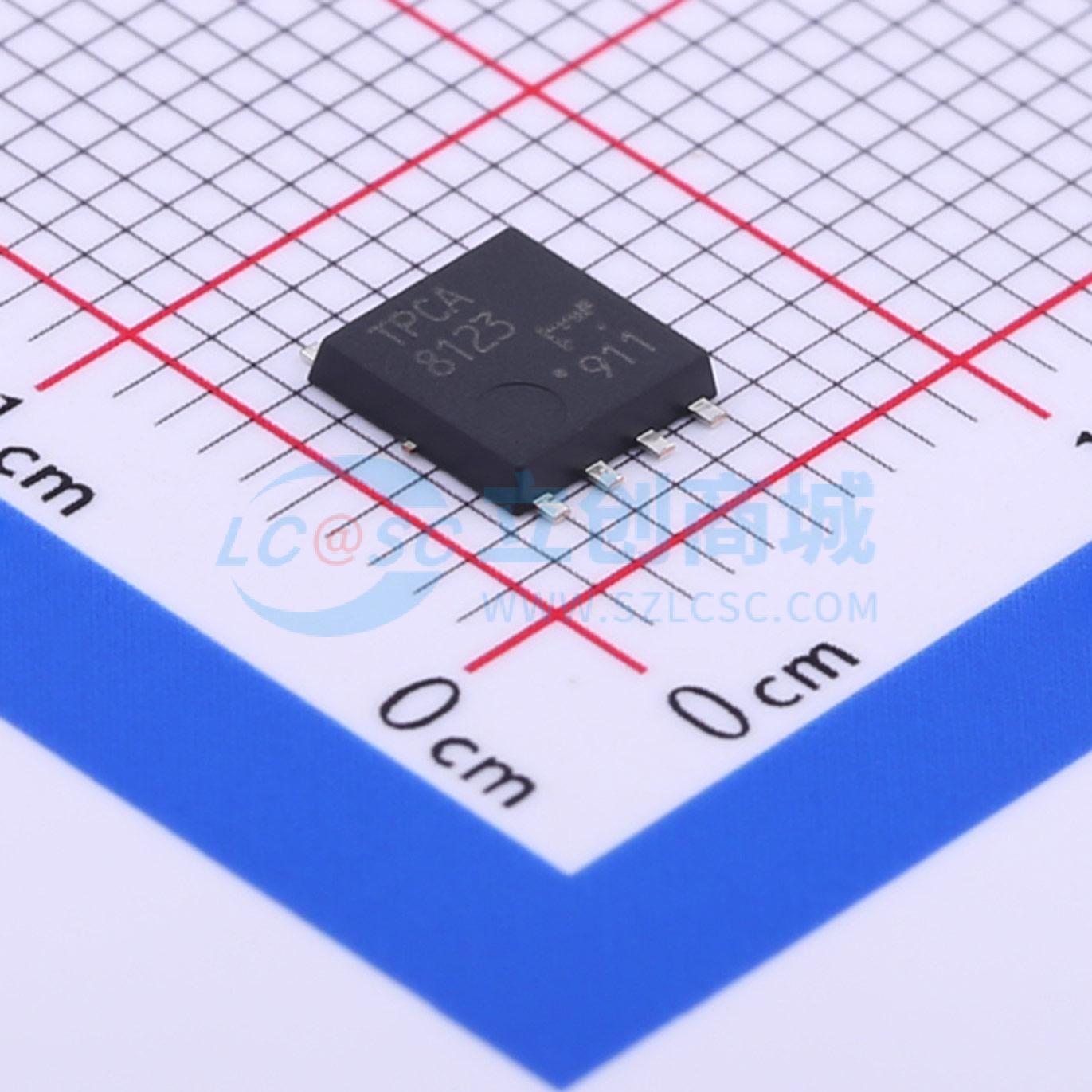

温馨提醒：图片仅供参考，商品以实物为准
TPCA8123,L1Q
P沟道 耐压:60V 电流:50A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 特性：小型,薄型実装面積小。 振抗低：Rps(ON)=8.5mΩ(標) (VGS = -10V)。 漏電流低：IDS = -10μA (最大) (VDS = -60V)。 操作简单，增强型，Vth = -2.0-3.0V(VDS = -10V, ID = -1.0mA)
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TPCA8123,L1Q
- 商品编号
- C180399
- 商品封装
- SOP
- 包装方式
- 编带
- 商品毛重
- 0.155克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 50A | |
| 导通电阻(RDS(on)) | 14.9mΩ@6V | |
| 耗散功率(Pd) | 84W | |
| 阈值电压(Vgs(th)) | 3V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 163nC@10V | |
| 输入电容(Ciss) | 7nF | |
| 反向传输电容(Crss) | 540pF | |
| 工作温度 | - | |
| 类型 | P沟道 | |
| 输出电容(Coss) | - |
商品特性
- 小型、薄型，占用安装面积小。
- 导通电阻低。RDS(ON)} = 8.5,mΩ（典型值）VGS}= -10V。
- 漏电流低。IDSS= -10uA（最大值）VDS = -60V。
- 驱动/开启简单，阈值电压低：Vth= -2.0 ~ -3.0V (VDS = -10V, ID = -1.0mA)。
应用领域
- 适用于车载及现代农业设备
- 适用于开关稳压器用途
