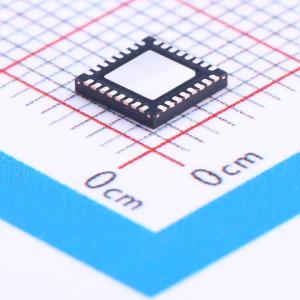

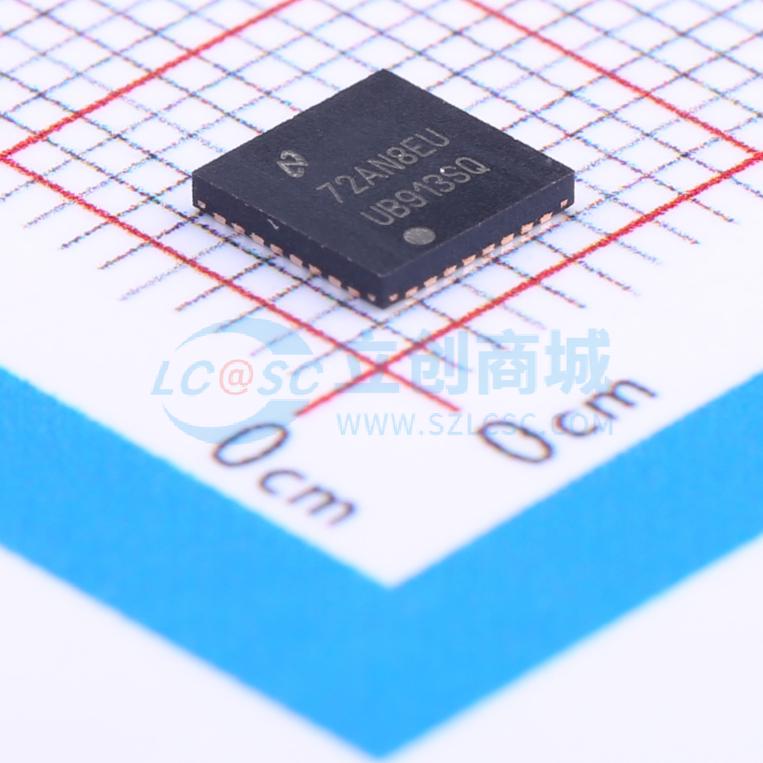

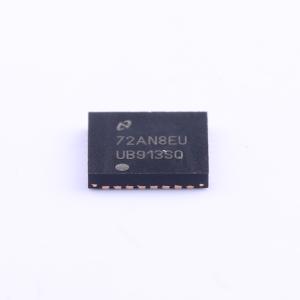

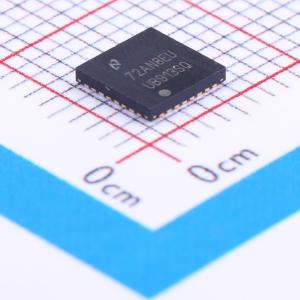

DS90UB913QSQ/NOPB

DS90UB91xQ-Q1芯片组提供FPD-Link III接口，具备高速前向通道和双向控制通道，可通过单对差分线进行数据传输。DS90UB91xQ-Q1芯片组在高速前向通道和双向控制通道数据路径上均采用差分信号。该串行器和解串器对主要用于电子控制单元（ECU）中成像器与视频处理器之间的连接。此芯片组非常适合驱动需要高达12位像素深度以及两个同步信号的视频数据，同时支持双向控制通道总线。 解串器处有一个多路复用器，可在两个输入成像器之间进行选择。解串器只能有一个活动的输入成像器。主视频传输通过单条高速串行流传输10位和12位数据，同时还有一个独立的低延迟双向控制通道传输，该通道接收来自I²C端口的控制信息，且与视频消隐期无关。 采用德州仪器（TI）的嵌入式时钟技术，可通过单对差分线实现透明的全双工通信，在两个方向上传输非对称的双向控制通道信息。这一单串行流通过消除并行数据和时钟路径之间的偏斜问题，简化了通过PCB走线和电缆传输宽数据总线的过程。通过减少路径数量，显著节省了系统成本，减少了PCB层数、电缆宽度、连接器尺寸和引脚数量。此外，解串器输入提供自适应均衡功能，以补偿长距离传输介质造成的损耗。采用内部直流平衡编码和解码技术，以支持交流耦合互连。

• 支持10 MHz至100 MHz的输入像素时钟
• 单对差分线互连
• 可编程数据有效负载：– 高达100 MHz的10位有效负载 – 高达75 MHz的12位有效负载
• 连续低延迟双向控制接口通道，支持400 kHz的I²C通信
• 2:1多路复用器，可在两个输入成像器之间进行选择
• 采用直流平衡编码的嵌入式时钟，支持交流耦合互连
• 能够驱动长达25米的屏蔽双绞线
• 接收均衡器可自动适应电缆损耗的变化
• 串行器和解串器均提供四个专用通用输入/输出引脚（GPIO）
• LOCK输出报告引脚和AT-SPEED BIST诊断功能，用于验证链路完整性
• 串行器上的1.8 V、2.8 V或3.3 V兼容并行输入
• 1.8 V单电源供电
• 符合ISO 10605和IEC 61000-4-2静电放电（ESD）标准
• 汽车级产品：符合AEC-Q100 2级标准
• 温度范围为 -40℃至 +105℃
• 串行器尺寸小（5 mm×5 mm）
• 解串器具备电磁干扰（EMI）/电磁兼容性（EMC）抑制功能 – 可编程扩频（SSCG）输出 – 接收器交错输出

• 用于碰撞缓解的前视或后视摄像头
• 用于停车辅助的环视摄像头
