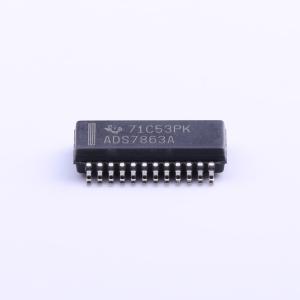

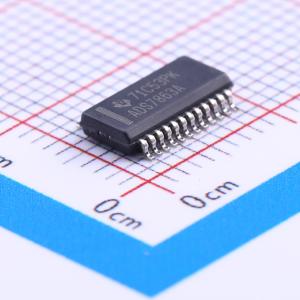

温馨提醒：图片仅供参考，商品以实物为准

ADS7863ADBQR

双路、2 MSPS、12 位、2 + 2 或 3 + 3 通道、同步采样模数转换器

描述: ADS7863A 双通道、2MSPS、12 位、2+2 或 3+3 通道、同步采样 SAR ADC
品牌名称: TI(德州仪器)
商品型号: ADS7863ADBQR
商品编号: C179694
商品封装: SSOP-24
包装方式: 编带
商品毛重: 0.208克(g)

商品参数

商品概述

ADS7863A是一款双路、12位、2-MSPS的模数转换器（ADC），具有四个全差分或六个伪差分输入通道，这些通道分为两组，用于高速同步信号采集。采样保持（S/H）放大器的输入为全差分，并在传输至ADC输入时保持差分。这种架构在100 kHz时可实现72 dB的出色共模抑制比，这在嘈杂环境中是一项关键的性能指标。该器件与ADS7861引脚兼容，但具备更多特性，如可编程参考输出、灵活的电源电压（AVDD和BVDD为2.7 V至5.5 V）、每个ADC有三个通道的伪差分输入多路复用器，以及多种掉电功能。该器件提供SSOP - 24和4 mm × 4 mm QFN - 24两种封装形式。其工作温度范围为-40°C至+125°C。

商品特性

四个全差分或六个伪差分输入
信噪比（SNR）：71 dB；总谐波失真（THD）：–81 dB
可编程且带缓冲的内部2.5 V参考电压
灵活的掉电功能
可变电源电压范围：2.7 V至5.5 V
低功耗运行：5 V时功耗为45 mW
工作温度范围：-40°C至+125°C
与ADS7861和ADS8361（SSOP封装）引脚兼容

应用领域

电机控制
多轴定位系统
三相电源控制

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	12位
	采样率	2MHz
	通道数	4
	工作电压	2.7V~5.5V
	接口类型	SPI
	差分输入	是
	积分非线性	0.6LSB

	属性	参数值
	工作温度	-40℃~+125℃
	信噪比	71.5dB
	时钟/振荡器	外置
	时钟频率(fc)	1MHz~32MHz
	基准电压源	内置
	基准电压源温漂	10ppm/℃
	ADC架构	SAR
	静态电流	1uA
