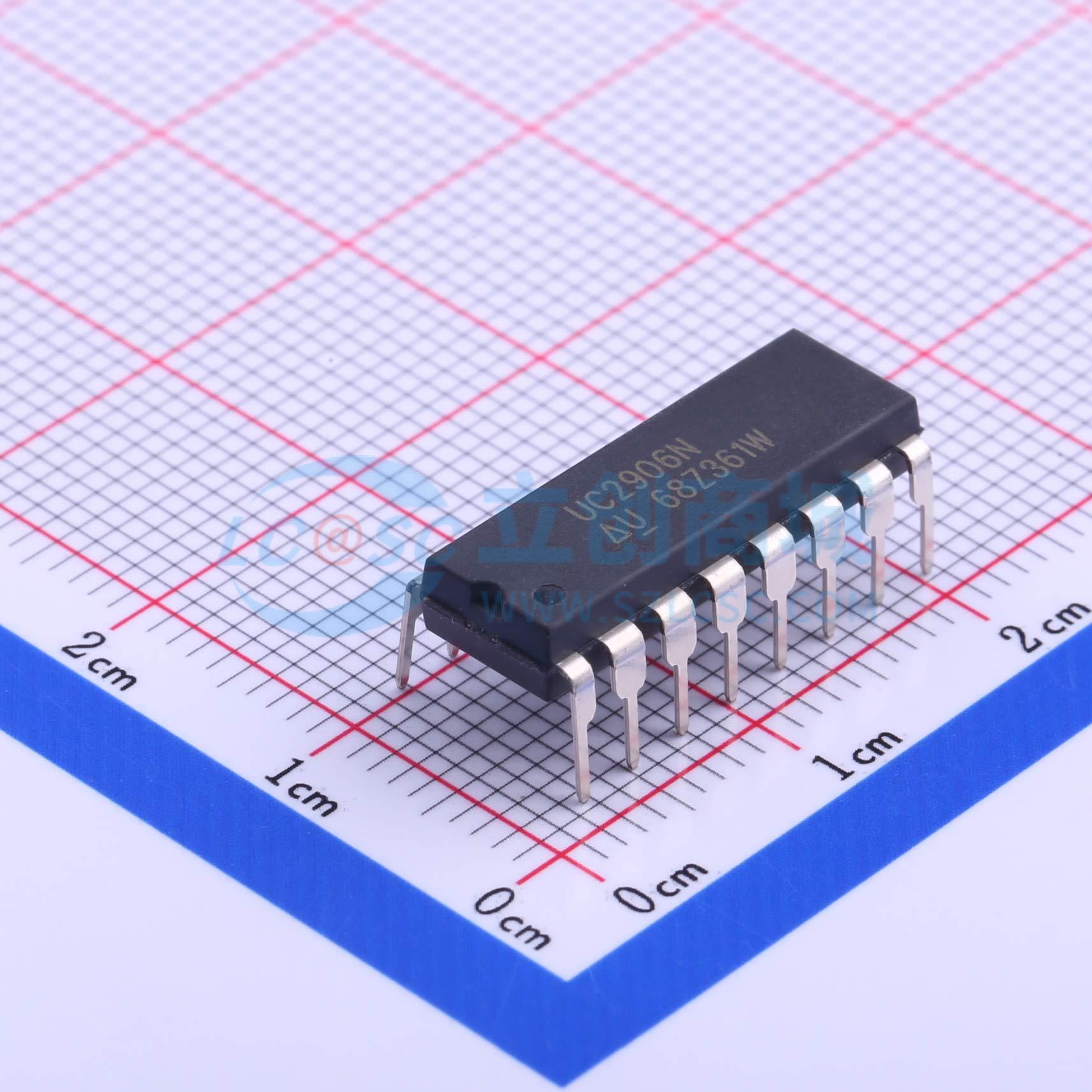

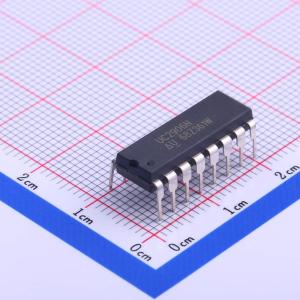

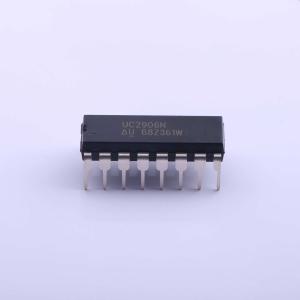

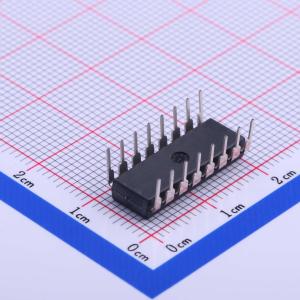

UC2906N

密封铅酸电池充电器控制器，可优化控制充电和保持周期，具备三种充电状态，能监控和控制充电器输出电压和电流

描述: UC2906 铅酸线性充电管理 IC
品牌名称: TI(德州仪器)
商品型号: UC2906N
商品编号: C179697
商品封装: PDIP-16
包装方式: 管装
商品毛重: 1.333克(g)

商品参数

商品概述

UC2906系列电池充电控制器集成了所有必要电路，可控制密封铅酸蓄电池的充电和维持循环，通过三个独立充电阶段监控和控制充电器的输出电压与电流，三个充电阶段分别为大电流预充电、受控过充电、高精度浮充即待机状态。内部基准可跟踪铅酸蓄电池单体的标称温度特性，可在较宽温度范围内保持合适充电条件，典型待机电源电流仅1.6mA，可稳定监控环境温度。独立电压环路和限流放大器通过控制板载驱动器调节充电器的输出电压和电流水平，驱动器可为外部通路器件提供至少25mA基极驱动；电压电流检测比较器用于检测电池状态，向充电状态逻辑输出逻辑信号；带涓流偏置输出的充电使能比较器可实现充电器的低电流开启模式，防止电池短路等异常状况下的大电流充电。该产品还内置电源欠压检测电路，带逻辑输出指示输入电源是否存在，充电器的过充电状态可通过过充电指示输出和过充电终止输入进行外部监控和终止。封装形式包括PLCC-20、LCC-20。

商品特性

内部状态逻辑提供三个充电状态
可同时控制充电器输出端的电压和电流
高精度基准可随温度变化跟踪电池需求
具备系统接口功能
典型待机电源电流仅1.6mA
可实现低电流开启模式，电池短路等异常状况下防止大电流充电
内置电源欠压检测电路，带状态指示逻辑输出
支持外部监控和终止过充电状态
电源电压最大额定值40V
开集电极输出电压最大额定值40V
放大器和比较器输入电压范围为-0.3V~+40V
工作结温范围为-55℃~+150℃
存储温度范围为-65℃~+150℃
引脚焊接10秒时可承受最高300℃

应用领域

密封铅酸蓄电池充电控制
双电平浮充充电器

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4.2V~40V
	最大充电电流	-
	充电饱和电压	-
	放电截止电压	-
	电池类型	铅酸电池
	电池节数	1

	属性	参数值
	工作温度	-40℃~+70℃
	电池温度检测	不支持
	0V电池充电	-
	静态电流(Iq)	1.6mA
	均衡电流	-
	接口类型	-
	功能特性	-
