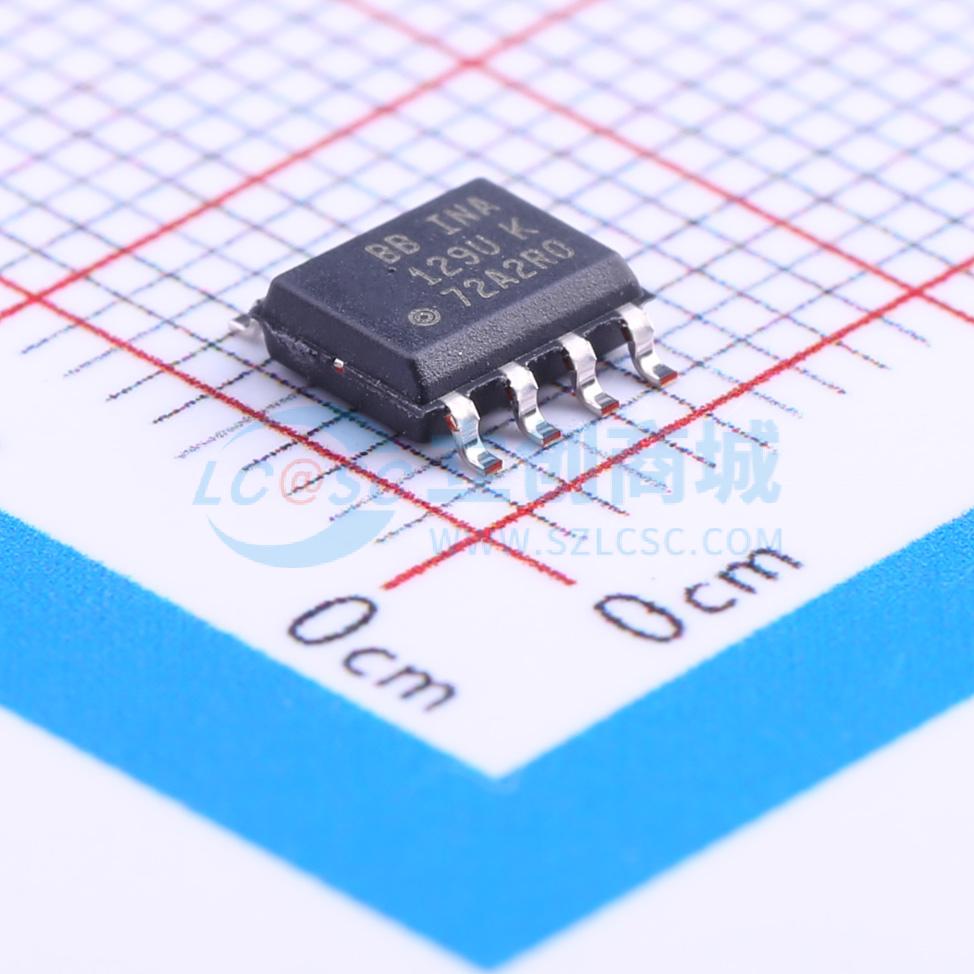

温馨提醒：图片仅供参考，商品以实物为准

INA129U/2K5

低功耗精密仪表放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: INA129 精密低功耗仪器放大器
品牌名称: TI(德州仪器)
商品型号: INA129U/2K5
商品编号: C179741
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.173克(g)

商品参数

商品概述

INA128和INA129是低功耗、通用型仪表放大器，具有出色的精度。这种多功能的三运放设计和小巧的尺寸，使这些放大器适用于广泛的应用场景。电流反馈输入电路即使在高增益（增益G = 100时带宽为200 kHz）下也能提供较宽的带宽。单个外部电阻即可设置1至10,000的任意增益。INA128采用行业标准的增益方程；INA129的增益方程与AD620兼容。 INA12x经过激光微调，具有极低的失调电压（50 μV）、漂移（0.5 μV/℃）和高共模抑制比（增益G ≥ 100时为120 dB）。INA12x可在低至±2.25 V的电源电压下工作，静态电流仅为700 μA，非常适合电池供电系统。内部输入保护可承受高达±40 V的电压而不损坏。 INA12x提供8引脚塑料DIP和SO - 8表面贴装封装，工作温度范围为 - 40℃至 + 85℃。INA128还有双路配置的型号INA2128。

商品特性

低失调电压：最大50 μV
低漂移：最大0.5 μV/℃
低输入偏置电流：最大5 nA
高共模抑制比：最小120 dB
输入保护至±40 V
宽电源范围：±2.25 V至±18 V
低静态电流：700 μA
8引脚塑料DIP、SO - 8封装

应用领域

电桥放大器
热电偶放大器
热电阻（RTD）传感器放大器
医疗仪器
数据采集

	属性	参数值
	商品目录	仪表放大器
	放大器数	单路
	共模抑制比(CMRR)	120dB
	输入偏置电流(Ib)	5nA
	输入失调电压(Vos)	50uV

	属性	参数值
	增益带宽积(GBP)	1.3MHz
	压摆率(SR)	20V/us
	静态电流(Iq)	700uA
	输入失调电压温漂(Vos TC)	500nV/℃
	工作温度	-40℃~+85℃
