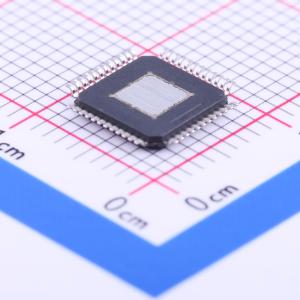

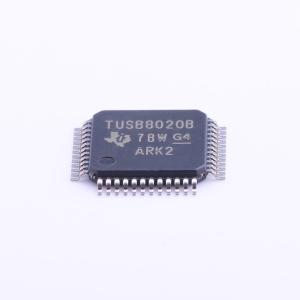

温馨提醒：图片仅供参考，商品以实物为准

TUSB8020BPHPR

TUSB8020B两端口USB3.0集线器

描述: 双端口USB 3.0兼容集线器，提供同时SuperSpeed USB和高速/全速连接。
品牌名称: TI(德州仪器)
商品型号: TUSB8020BPHPR
商品编号: C179675
商品封装: TQFP-48(7x7)
包装方式: 编带
商品毛重: 0.225克(g)

商品参数

商品概述

TUSB8020B 是一款双端口 USB 3.0 兼容集线器。它在上游端口提供同时的超高速 USB 和高速/全速连接，在下游端口提供超高速 USB、高速、全速或低速连接。当上游端口连接到仅支持高速或全速/低速连接的电气环境时，下游端口的超高速 USB 连接将被禁用。当上游端口连接到仅支持全速/低速连接的电气环境时，下游端口的超高速 USB 和高速连接将被禁用。 TUSB8020B 支持每个端口或联动电源开关以及过流保护。单个端口电源控制的集线器可根据 USB 主机的请求对每个下游端口进行电源开关操作。此外，当单个端口电源控制的集线器检测到过流事件时，仅会关闭受影响的下游端口的电源。联动集线器在任何端口需要通电时，会为其所有下游端口开启电源。除非所有端口都处于允许断电的状态，否则下游端口的电源不会关闭。此外，当联动集线器检测到过流事件时，所有下游端口的电源都将关闭。 TUSB8020B 下游端口通过提供电池充电连接下游端口（CDP）握手支持，为电池充电应用提供支持。当上游端口未连接时，它还支持专用充电端口（DCP）模式。DCP 模式支持符合 USB 电池充电标准和中国通信行业标准 YD/T 1591 - 2009 的 USB 设备。此外，当上游端口未连接时，自动模式为支持 BC 设备和支持分压模式充电解决方案的设备提供透明支持。 TUSB8020B 为包括电池充电支持在内的一些功能提供端子带配置，还可通过 OTP ROM、I2C EEPROM 或 I2C/SMBus 从接口对 PID、VID 以及自定义端口和 phy 配置进行定制。使用 I2C EEPROM 或 I2C/SMBus 从接口时，还支持自定义字符串。该器件采用 48 引脚 HTQFP 封装，有商业版（TUSB8020B），工作温度范围为 0℃ 至 70℃，还有工业版（TUSB8020BI），工作温度范围为 -40℃ 至 85℃。

商品特性

双端口 USB 3.0 兼容集线器，USBIF TID#330000057
USB 2.0 集线器特性 – 多事务转换器（MTT）集线器：两个事务转换器 – 每个事务转换器有四个异步端点缓冲区
支持电池充电 – CDP 模式（上游端口连接） – DCP 模式（上游端口未连接）
DCP 模式符合中国通信行业标准 YD/T 1591 - 2009
支持 D+/D - 分压模式
支持作为 USB 3.0 或 USB 2.0 复合设备运行
每个端口或联动电源开关以及过流通知输入
用于自定义配置的 OTP ROM、串行 EEPROM 或 I2C/SMBus 从接口： – VID 和 PID – 端口定制 – 制造商和产品字符串（OTP ROM 不支持） – 序列号（OTP ROM 不支持）
使用端子选择或 EEPROM/或 I2C/SMBus 从接口进行应用功能选择
提供 128 位通用唯一标识符（UUID）
支持通过 USB 2.0 上游端口进行板载和系统内 OTP/EEPROM 编程
单时钟输入，24 MHz 晶体或振荡器
无需特殊驱动程序；可在任何支持 USB 协议栈的操作系统上无缝工作
48 引脚 HTQFP 封装（PHP）

应用领域

计算机系统
扩展坞
显示器
机顶盒

	属性	参数值
	商品目录	USB转换芯片
	应用功能	-
	USB协议版本	USB 3.0；USB 2.0
	通道数	2

	属性	参数值
	工作电压	3V~3.6V；990mV~1.26V
	数据速率	5Gbps
	工作温度	0℃~+70℃
