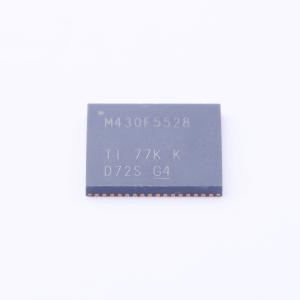

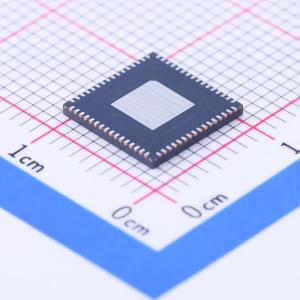

温馨提醒：图片仅供参考，商品以实物为准

MSP430F5528IRGCR

具有 128KB 闪存、8KB SRAM、12 位 ADC、比较器、DMA、UART/SPI/I2C、USB 和硬件乘法器的 25MHz MCU

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MSP430F5528 具有 128KB 闪存、8KB SRAM、12 位 ADC、比较器、DMA、UART/SPI/I2C、USB 和硬件乘法器的 25MHz MCU
品牌名称: TI(德州仪器)
商品型号: MSP430F5528IRGCR
商品编号: C179685
商品封装: QFN-64-EP(9x9)
包装方式: 编带
商品毛重: 0.37克(g)

商品参数

商品概述

TI的MSP430 系列超低功耗微控制器包含多种设备，这些设备具有针对各种应用的外设组合。该架构结合了广泛的低功耗模式，优化以实现便携式测量应用中的电池寿命延长。微控制器具备强大的16位RISC CPU、16位寄存器和常数生成器，有助于实现最大的代码效率。数字控制振荡器（DCO）使设备能够从低功耗模式在3.5 μs（典型值）内唤醒至活动模式。

MSP430F5529、MSP430F5527、MSP430F5525和MSP430F5521微控制器集成了支持USB 2.0的USB和PHY、四个16位定时器、高性能12位模数转换器（ADC）、两个通用串行通信接口（USCI）、硬件乘法器、DMA、带有报警功能的实时时钟（RTC）模块以及63个I/O引脚。MSP430F5528、MSP430F5526、MSP430F5524和MSP430F5522微控制器包括所有这些外设，但具有47个I/O引脚。

MSP430F5519、MSP430F5517和MSP430F5515微控制器集成了支持USB 2.0的USB和PHY、四个16位定时器、两个通用串行通信接口（USCI）、硬件乘法器、DMA、带有报警功能的实时时钟（RTC）模块以及63个I/O引脚。MSP430F5514和MSP430FF5513微控制器包括所有这些外设，但具有47个I/O引脚。

典型应用包括模拟和数字传感器系统、数据记录仪以及其他需要与各种USB主机连接的应用。

商品特性

低供电电压范围：3.6 V 至 1.8 V
超低功耗 - 活动模式 (AM)：所有系统时钟激活：8 MHz、3.0 V、Flash 程序执行（典型值）290 μA/MHz，8 MHz、3.0 V、RAM 程序执行（典型值）150 μA/MHz
待机模式 (LPM3)：实时时钟 (RTC) 带晶振、看门狗和电源监控器运行，全 RAM 保持，快速唤醒：2.2 V 时 1.9 μA，3.0 V 时 2.1 μA（典型值）
低功耗振荡器 (VLO)、通用计数器、看门狗和电源监控器运行，全 RAM 保持，快速唤醒：3.0 V 时 1.4 μA（典型值）
关闭模式 (LPM4)：全 RAM 保持，电源监控器运行，快速唤醒：3.0 V 时 1.1 μA（典型值）
关断模式 (LPM4.5)：3.0 V 时 0.18 μA（典型值）
从待机模式唤醒时间 3.5 μs（典型值）
16 位 RISC 架构，扩展存储器，最高 25 MHz 系统时钟
灵活的电源管理系统 - 完全集成的 LDO，可编程调节核心供电电压 - 供电电压监控、监测和欠压保护
统一时钟系统 - FLL 控制环路用于频率稳定 - 低功耗低频内部时钟源 (VLO) - 低频调整内部参考源 (REFO) - 32 kHz 看门狗晶体 (XT1) - 高频晶体最高 32 MHz (XT2)
16 位定时器 TA0，Timer_A 带五个捕获/比较寄存器
16 位定时器 TA1，Timer_A 带三个捕获/比较寄存器
16 位定时器 TA2，Timer_A 带三个捕获/比较寄存器
16 位定时器 TB0，Timer_B 带七个捕获/比较影子寄存器
两个通用串行通信接口 - USCI_A0 和 USCI_A1 支持：增强型 UART 支持自动波特率检测 IrDA 编码器和解码器 - 同步 SPI - USCI_B0 和 USCI_B1 支持：I2C - 同步 SPI
全速通用串行总线 (USB) - 集成 USB-PHY - 集成 3.3 V 和 1.8 V USB 电源系统 - 集成 USB-PLL - 八个输入和八个输出端点
12 位模数转换器 (ADC)（仅适用于 MSP430F552x）带内部参考、采样保持和自动扫描功能
比较器
硬件乘法器支持 32 位操作
串行在线编程，无需外部编程电压
三通道内部 DMA
基本定时器带 RTC 功能

应用领域

模拟和数字传感器系统
数据记录仪
连接到USB主机

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	MSP430 CPUXV2
	CPU最大主频	25MHz
	CPU位数	16 Bit
	程序存储容量	128KB
	程序存储器类型	FLASH
	RAM容量	10KB

	属性	参数值
	EEPROM容量	-
	I/O数量	47
	ADC(位数)	12bit
	振荡器类型	内置
	工作电压	1.8V~3.6V
	工作温度	-40℃~+85℃
