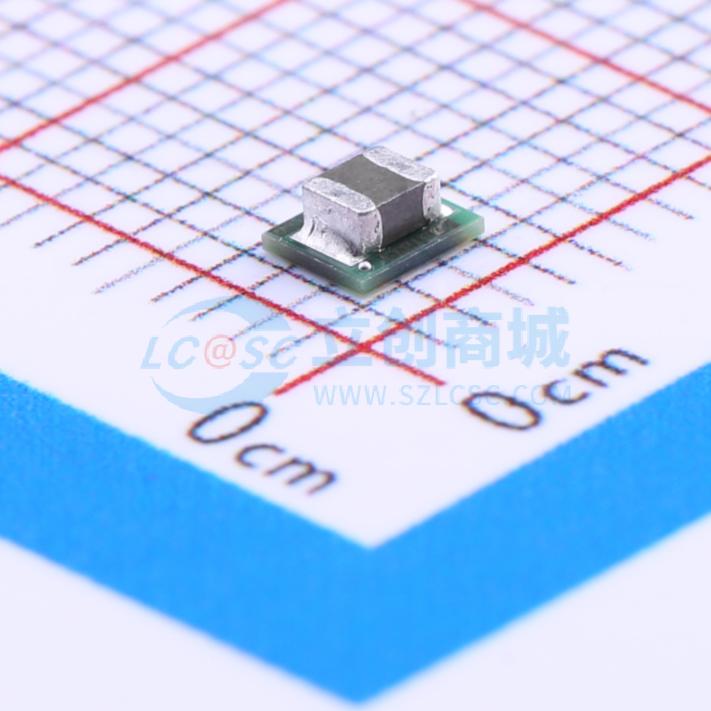

温馨提醒：图片仅供参考，商品以实物为准

LMZ10501SILT

降压型 2.7V~5.5V 600mV~3.6V 1A

SMT扩展库PCB免费打样

描述: LMZ10501 采用 3mm × 2.6mm 封装的 5.5V、1A 降压直流/直流电源模块
品牌名称: TI(德州仪器)
商品型号: LMZ10501SILT
商品编号: C179688
商品封装: LDFN-8-EP(2.6x3)
包装方式: 编带
商品毛重: 1.35克(g)

商品参数

	属性	参数值
	商品目录	DC-DC电源模块
	功能类型	降压型
	输出通道数	1
	工作电压(Vin)	2.7V~5.5V
	输出电压精度	±1.75%
	输出电压(Vout)	600mV~3.6V
	输出电流(最大值)	1A
	转换效率	95%

商品概述

LMZ10501 SIMPLE SWITCHER纳米模块是一种易于使用的降压型DC-DC解决方案，能够在空间受限的应用中驱动高达1A的负载。基本操作仅需一个输入电容、一个输出电容、一个小型V_CON滤波电容和两个电阻。该纳米模块采用带电感的8引脚LLP封装。还具备基于内部电流限制的软启动功能、电流过载保护和热关断功能。

商品特性

输出电流高达1A
输入电压范围2.7V至5.5V
输出电压范围0.6V至3.6V
效率高达95%
集成电感
8引脚LLP封装
结温范围-40℃至125℃
输出电压可调
2.0MHz固定PWM开关频率
集成补偿
软启动功能
电流限制保护
热关断保护
输入电压欠压锁定，适用于上电、掉电和欠压情况
仅需5个外部元件 —— 电阻分压器和3个陶瓷电容
解决方案尺寸小
输出电压纹波低
元件选择简单，PCB布局容易
高效率可减少系统发热

应用领域

3.3V和5V轨的负载点转换
空间受限的应用
低输出噪声的应用

	属性	参数值
	静态电流(Iq)	6.5mA
	开关频率	2MHz
	纹波噪声	10mVp-p
	特性	过流保护；过热保护
	长度	3mm
	宽度	2.6mm
	工作温度	-40℃~+125℃
