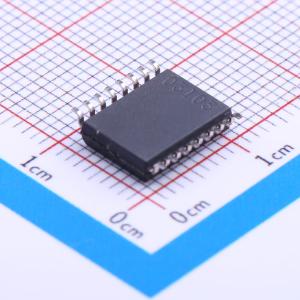

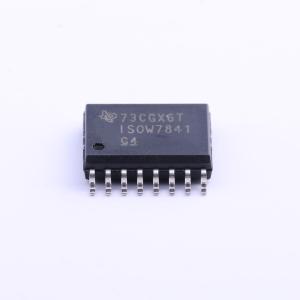

温馨提醒：图片仅供参考，商品以实物为准

ISOW7841DWER

高性能、5000-VRMs 增强型四通道数字隔离器，集成高效、低辐射 DC-DC 转换器

描述: ISOW7841 具有集成电源的四通道、3/1、增强型数字隔离器
品牌名称: TI(德州仪器)
商品型号: ISOW7841DWER
商品编号: C179690
商品封装: SOIC-16-300mil
包装方式: 编带
商品毛重: 0.562克(g)

商品参数

商品概述

ISOW784x 是一系列高性能、四通道增强型数字隔离器，集成了高效电源转换器。集成的 DC-DC 转换器可高效提供高达 650 mW 的隔离电源，并可配置为各种输入和输出电压组合。因此，在空间受限的隔离设计中，这些器件无需额外的隔离电源。 ISOW784x 系列器件在隔离 CMOS 或 LVCMOS 数字 I/O 时，具备高电磁抗扰度和低辐射特性。信号隔离通道的逻辑输入和输出缓冲器由二氧化硅 (SiO₂) 绝缘层分隔，而电源隔离则采用由薄膜聚合物作为绝缘材料分隔的片上变压器。提供正向和反向通道的多种配置。如果输入信号丢失，ISOW784x 器件的默认输出为高电平，带 F 后缀的器件默认输出为低电平。

商品特性

集成带片上变压器的高效 DC-DC 转换器
3 V 至 5.5 V 宽输入电源范围
稳压 5 V 或 3.3 V 输出
高达 0.65 W 输出功率
5 V 至 5 V；5 V 至 3.3 V：可用负载电流 ≥ 130 mA
3.3 V 至 3.3 V：可用负载电流 ≥ 75 mA
软启动以限制浪涌电流
过载和短路保护
热关断
默认输出：高电平和低电平可选
信号传输速率高达 100 Mbps
低传播延迟：典型值 13 ns（5 V 电源）
高共模瞬态抗扰度 (CMTI)：最小 ±100 kV/μs
强大的电磁兼容性 (EMC)
- 系统级静电放电 (ESD)、电快速瞬变 (EFT) 和浪涌抗扰度
- 低辐射
16 引脚宽体 SOIC 封装
扩展温度范围：-40℃ 至 +125℃
安全相关认证：
- 符合 DIN V VDE V 0884-11:2017-01 标准的 7071 VPK 增强型隔离
- 符合 UL 1577 标准的 5000 VRMS 隔离 1 分钟
- 符合 IEC 60950-1、IEC 62368-1 和 IEC 60601-1 终端设备标准的 CSA 认证
- 符合 GB4943.1-2011 的 CQC 认证
- 符合 EN 60950-1 和 EN 61010-1 的 TUV 认证

应用领域

工业自动化
- 电机控制
- 电网基础设施
- 医疗设备
测试与测量

	属性	参数值
	商品目录	数字隔离器(带电源)
	正向通道数	3
	反向通道数	1
	最大数据速率	100Mbps
	默认输出	高电平；低电平

	属性	参数值
	集成电源工作电压	3.3V；5V
	集成电源输出电压	3.3V~5V
	隔离电压(Vrms)	5000
	CMTI(kV/us)	100kV/us
	工作温度	-40℃~+125℃
