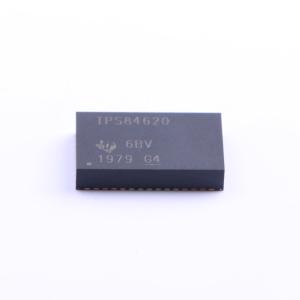

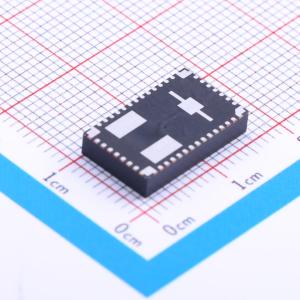

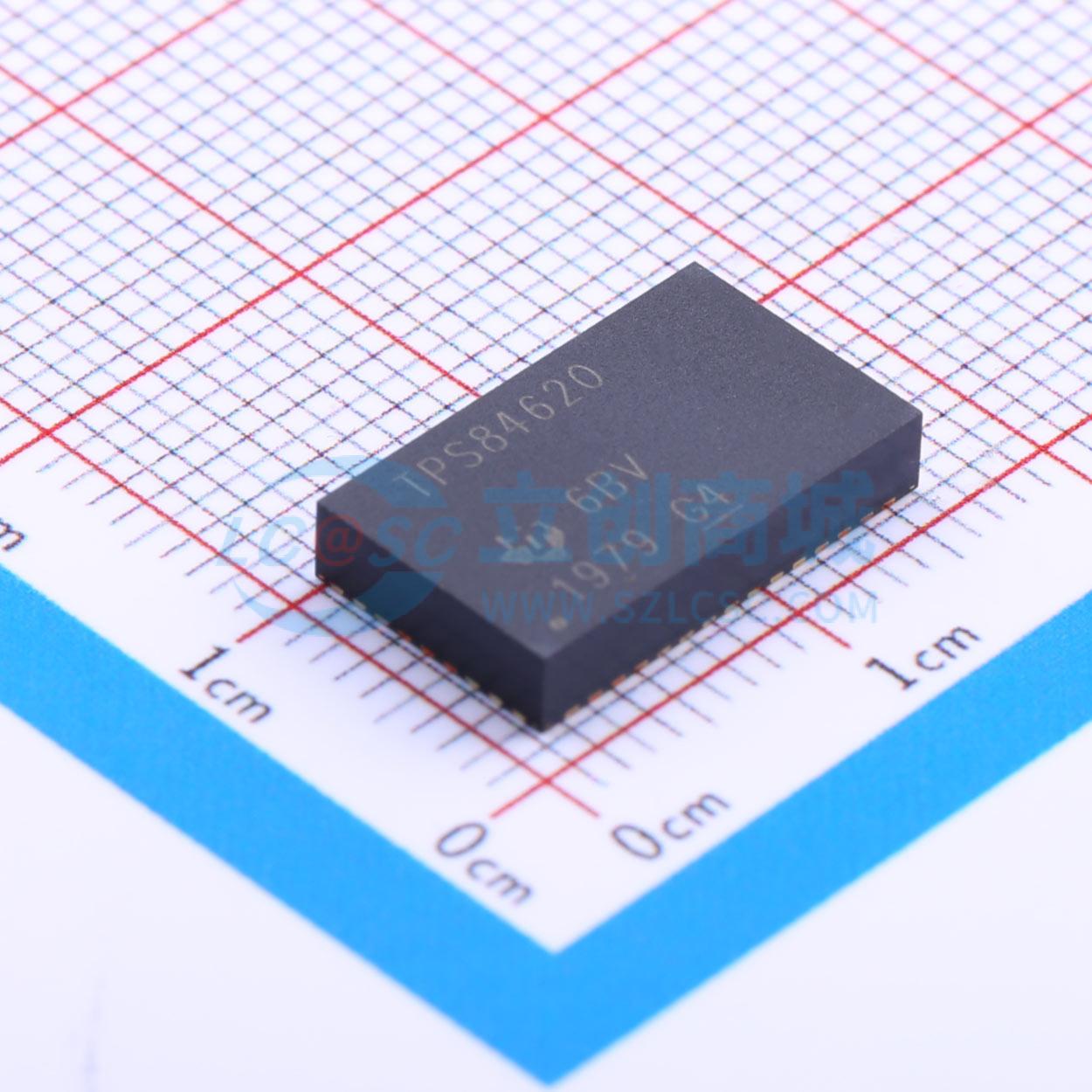

温馨提醒：图片仅供参考，商品以实物为准
TPS84620RUQR
TPS84620RUQR
- 描述
- TPS84620 6A 4.5V 至 14.5V 输入的同步降压集成电源解决方案
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS84620RUQR
- 商品编号
- C179687
- 商品封装
- B1QFN-47(9x15)
- 包装方式
- 编带
- 商品毛重
- 2.8克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 类型 | - | |
| 输出通道数 | 1 | |
| 输出功率 | - | |
| 工作电压(Vin) | 4.5V~14.5V | |
| 转换效率 | 90% | |
| 输出电压(Vout) | 1.2V~5.5V | |
| 输出电流(最大值) | 6A | |
| 最大容性负载 | - | |
| 隔离电压(Vrms) | - |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 同步整流控制；可编程软启动；上电时序控制；欠压保护；过流保护；外部时钟同步；远端采样补偿；过热保护 | |
| 工作温度 | -40℃~+85℃ | |
| 开关频率 | 480kHz~780kHz | |
| 静态电流 | - | |
| 纹波噪声 | 30mVp-p | |
| 长度 | 15mm | |
| 宽度 | 9mm | |
| 高度 | 2.8mm | |
| 稳压类型 | - |
商品概述
TPS84620RUQ是一款易于使用的集成电源解决方案，它将一个6-A的DC/DC转换器与功率MOSFET、电感和无源元件集成到一个薄型BQFN封装中。这种完整的电源解决方案只需多达3个外部元件，无需进行环路补偿和磁性元件选择过程。 9×15×2.8 mm的BQFN封装易于焊接到印刷电路板上，可实现紧凑的负载点设计，效率超过90%，热阻为13℃/W（结到环境），散热性能出色。该器件在85℃环境温度下，无需气流即可提供完整的6-A额定输出电流。 TPS84620具备分立负载点设计的灵活性和特性集，非常适合为高性能DSP和FPGA供电。先进的封装技术提供了一种坚固可靠的电源解决方案，与标准QFN安装和测试技术兼容。
商品特性
- 完整的集成电源解决方案，实现小尺寸、薄型设计
- 效率高达96%
- 宽输出电压调节范围1.2 V至5.5 V，参考精度为1%
- 可选的分离电源轨，允许输入电压低至1.7 V
- 可调开关频率（480 kHz至780 kHz）
- 可同步至外部时钟
- 可调软启动
- 输出电压排序/跟踪
- 电源正常输出
- 可编程欠压锁定（UVLO）
- 输出过流保护
- 过温保护
- 预偏置输出启动
- 工作温度范围：-40℃至85℃
- 增强的热性能：13℃/W
- 符合EN55022 B类辐射标准
应用领域
- 宽带与通信基础设施
- 自动化测试和医疗设备
- 紧凑型PCI / PCI Express / PXI Express
- DSP和FPGA负载点应用
- 高密度分布式电源系统
