LM20242MHX/NOPB

2A输出电流，3.7A峰值电流，1MHz同步降压调节器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM20242是一款高性能的1MHz同步降压调节器,能够提供高达2A的负载电流。该器件具有外部补偿功能,适用于4.5V至36V的输入电压范围。内置高侧和低侧MOSFET,具有1.5%的输出电压精度。支持可调输出电压,具有过压保护、过流保护和热关断功能。提供HTSSOP封装。
品牌名称: TI(德州仪器)
商品型号: LM20242MHX/NOPB
商品编号: C179681

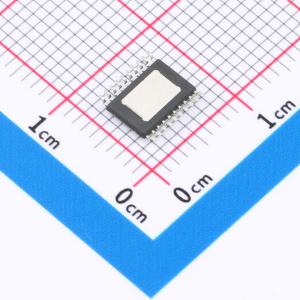

商品封装: HTSSOP-20-EP
包装方式: 编带
商品毛重: 0.208克(g)

商品参数

LM20242是一款全功能的同步降压稳压器，能够以1MHz的频率工作，并可提供高达2A的负载电流。该电流模式控制环路仅需两个外部元件即可进行外部补偿，既提供了高性能又易于使用。经过优化，可在4.5V至36V的输入电压范围内工作，非常适合高压系统。

具有内部过压保护（OVP）和过流保护（OCP）电路，提高了系统的可靠性。精确的使能引脚和集成的UVLO允许对器件的开启进行严格控制和排序。启动浪涌电流通过内部固定的和外部可调的软启动电路来限制。故障检测和电源排序可以通过集成的PGOOD电路实现。

LM20242设计用于多轨电源架构中表现良好。通过SS/TRK引脚，可以配置器件的输出电压跟踪更高的电压轨。如果在启动时LM20242的输出被预偏置，它不会吸取电流将输出拉低，直到内部软启动斜坡超过反馈引脚上的电压为止。

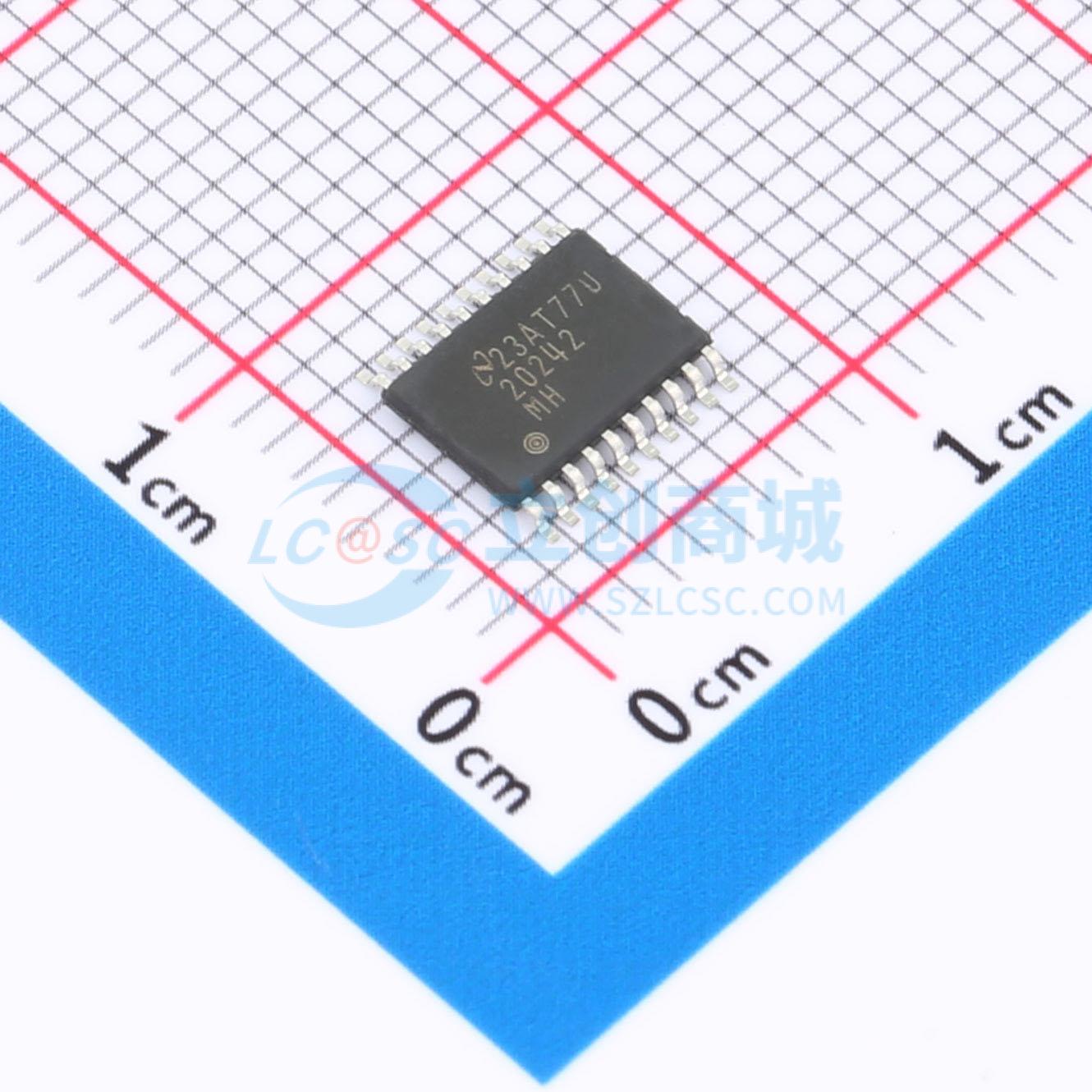

LM20242采用裸露焊盘的20引脚HTSSOP封装，可以直接焊接在PCB上，从而无需使用笨重的散热器。
