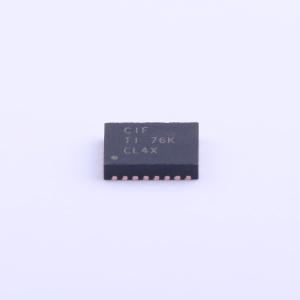

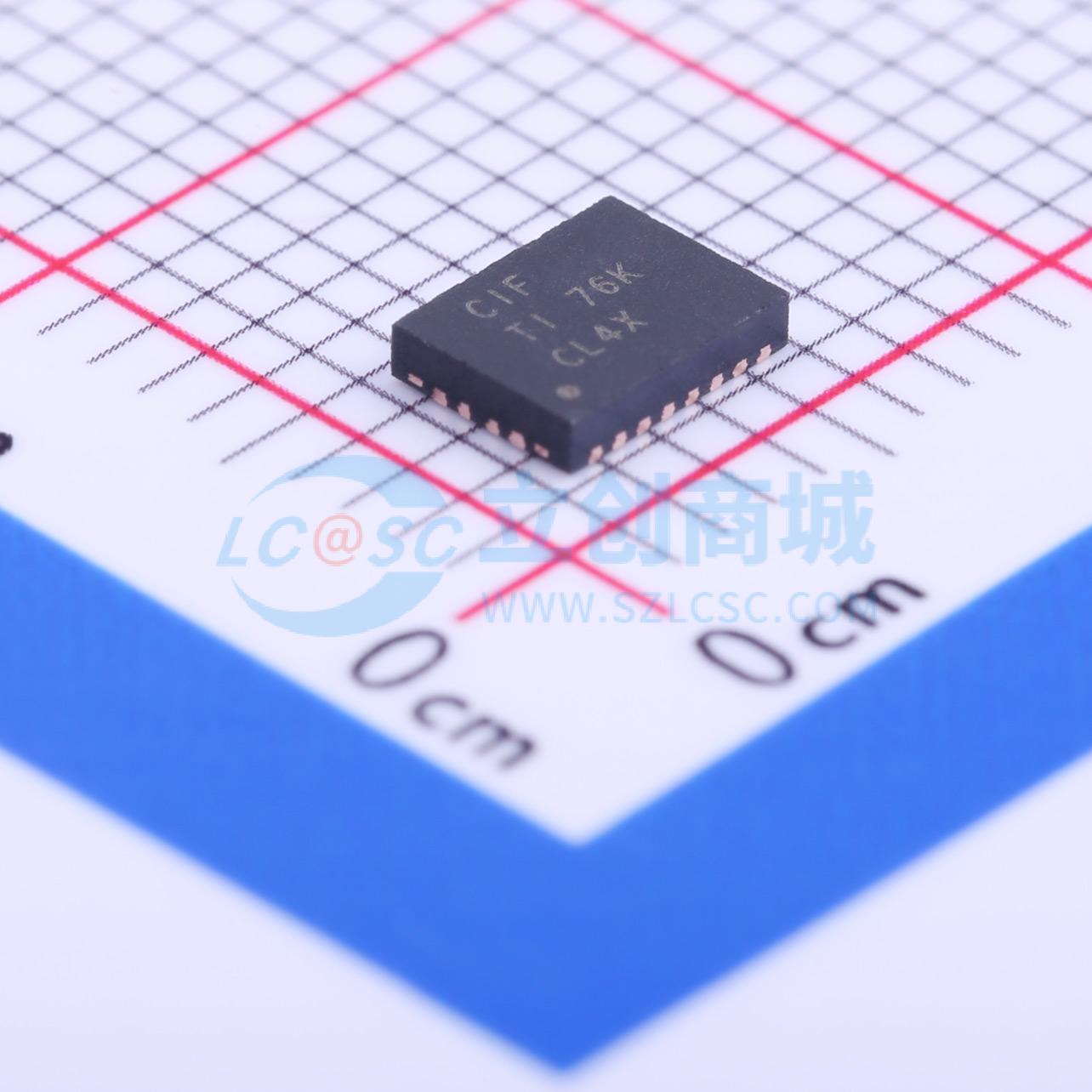

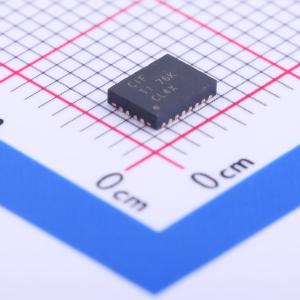

BQ24105RHLR

bq241xx 高效同步开关模式锂离子和锂聚合物充电管理IC，集成功率FET

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: BQ24105 采用 WQFN 封装的独立 1 至 3 节 2A 同步降压电池充电器
品牌名称: TI(德州仪器)
商品型号: BQ24105RHLR
商品编号: C179684
商品封装: VQFN-20(3.6x4.6)
包装方式: 编带
商品毛重: 0.092克(g)

商品参数

商品概述

bqSWITCHER™ 系列是高度集成的 Li-ion 和 Li-polymer 开关模式充电管理器件，适用于广泛的便携式应用。bqSWITCHER™ 系列提供集成同步 PWM 控制器和功率 FET、高精度电流和电压调节、充电预处理、充电状态监控以及充电终止功能，采用小型、热增强型 VQFN 封装。系统控制版本提供额外的输入以实现系统控制下的完整充电管理。

bqSWITCHER™ 以三个阶段对电池进行充电：预处理、恒流和恒压。根据用户可选的最小电流水平终止充电。可编程充电计时器为充电终止提供安全备份。如果电池电压降至内部阈值以下，bqSWITCHER™ 会自动重新启动充电周期。当移除 VCC 电源时，bqSWITCHER™ 自动进入睡眠模式。

商品特性

适用于单节、双节或三节锂离子和锂聚合物电池组的高效充电器设计，bq24105也适用于磷酸铁锂电池（参见使用bq24105为磷酸铁锂电池充电）
集成同步固定频率PWM控制器，工作频率为1.1 MHz，占空比范围从0%到100%
集成功率FET，支持高达2A的充电速率
高精度电压和电流调节
提供独立版本（内置充电管理和控制）和系统控制版本（在系统命令下运行）
状态输出可用于LED或主机处理器接口，指示充电进行中、充电完成、故障及交流适配器存在状态
IN和OUT引脚的最大电压等级为20V
高边电池电流检测
电池温度监测
自动睡眠模式以降低功耗
系统控制版本可用于镍氢和镍镉应用
反向漏电保护防止电池放电
热关断和保护
内置电池检测
采用20引脚、3.50mmx4.50mm VGFN封装

应用领域

手持产品
便携式媒体播放器
工业和医疗设备
便携式设备

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4.35V~16V
	最大充电电流	2A
	充电饱和电压	-
	电池类型	锂电池

	属性	参数值
	电池节数	1~3
	工作温度	-40℃~+125℃
	电池温度检测	支持
	0V电池充电	支持
	静态电流(Iq)	3.5uA
